Charmhigh 551P SMD পিক এবং প্লেস মেশিন প্রোটোটাইপিং ছোট ব্যাচ উত্পাদন CPK≥1.0

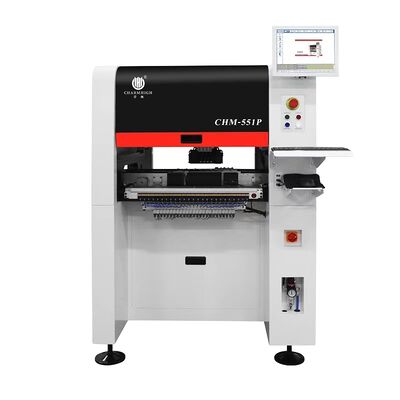

আপডেটেড জিনিয়াস 4 হেড মডেল CHM-551P SMD পিক অ্যান্ড প্লেস মেশিন
স্বয়ংক্রিয় PCB কনভেয়র SMT পিক এবং প্লেস রোবট সহ উচ্চ নির্ভুলতা ঢালাই-লোহা কাঠামো।
ছোট ব্যাচ উত্পাদন এবং ইন-হাউস গবেষণা এবং প্রোটোটাইপিংয়ের জন্য
0201, 144 পিন আইসি সমর্থিত। CPK পরীক্ষা সমর্থন. উচ্চ স্থায়িত্ব সহ অর্থনৈতিক উচ্চ-শেষ SMT চিপ মাউন্টার।
পণ্য পরিচিতি
CHM-551P হল একটি 4-হেড উচ্চ-নির্ভুল সাধারণ-উদ্দেশ্য স্বয়ংক্রিয় SMT পিক অ্যান্ড প্লেস মেশিন যা উচ্চ-সম্পূর্ণ কনফিগারেশন প্রক্রিয়া এবং একটি সাশ্রয়ী মূল্যে চমৎকার কর্মক্ষমতা সহ। R&D প্রুফিং এবং SMT ছোট থেকে মাঝারি আকারের উত্পাদনের জন্য ডিজাইন করা, এই মেশিনটি দ্রুত বিনিয়োগ খরচ পুনরুদ্ধার করার সময় পেশাদার-গ্রেড PCB সমাবেশ ক্ষমতা প্রদান করে। CHM-551P 2026 এর জন্য সেরা বাজেট SMT মেশিনের প্রতিনিধিত্ব করে।
এই পরবর্তী-প্রজন্মের 4-হেড এসএমটি পিক অ্যান্ড প্লেস মেশিনটি উচ্চ-নির্ভুল এসএমটি সমাবেশের জন্য ইঞ্জিনিয়ার করা হয়েছে, 0201 থেকে 5050 পর্যন্ত সহায়ক উপাদান, বিজিএ, 144 পিন আইসি, এলইডি, আইসি এবং বিজোড়-আকৃতির অংশ সহ। 8 মিমি, 12 মিমি, 16 মিমি, 24 মিমি, 32 মিমি এবং 44 মিমি প্রস্থে বৈদ্যুতিক এবং বায়ুসংক্রান্ত উভয় ফিডারের সাথে সামঞ্জস্যপূর্ণ।
একটি ভারী-শুল্ক কাস্ট-আয়রন ফ্রেমের সাথে নির্মিত, এই আপগ্রেড করা মডেলটি উচ্চতর কাঠামোগত স্থিতিশীলতা, কম কম্পন, এবং আগের সংস্করণগুলির তুলনায় উল্লেখযোগ্যভাবে উন্নত স্থান নির্ধারণের সঠিকতা এবং গতি প্রদান করে।
অ্যাপ্লিকেশন
- ছোট থেকে মাঝারি ব্যাচ PCB সমাবেশ
- LED স্ট্রিপ এবং বাল্ব উত্পাদন
- ইলেকট্রনিক্স কন্ট্রাক্ট ম্যানুফ্যাকচারিং (ইএমএস)
- R&D প্রোটোটাইপিং
- শিক্ষা প্রতিষ্ঠান
- ক্রমবর্ধমান SMT উত্পাদন লাইন
মূল বৈশিষ্ট্য
- CPK পরীক্ষা সমর্থন
- স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন (13 সেট অগ্রভাগ লাইব্রেরি)
- তাপীয় ক্ষতিপূরণ
- স্বয়ংক্রিয় পরিবহন
- সর্বোত্তম গতি: 14400 CPH
- ঢালাই-লোহা নির্মাণ
CHM-551P স্পেসিফিকেশন
| মাত্রা |
1020mm(L) x 1180mm(W) x 1450mm(H) |
| ওজন |
556 কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw (গড় শক্তি 350w) |
| এয়ার সাপ্লাই |
0.5MPa ~ 0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
4 মাথা |
| মাউন্ট গতি |
14400CPH (অনুকূল) |
| মাউন্টিং নির্ভুলতা |
(XY)±0.035mm; CPK≥1.0 |
| উপাদান উচ্চতা |
12 মিমি |
| উপাদান প্রকার |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, ইত্যাদি |
| পিসিবি পুরুত্ব |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি সাইজ |
350mm(L)x270mm(W) (স্ট্যান্ডার্ড); 600mm(L)x350mm(W) (ঐচ্ছিক) |
| অগ্রভাগ পরিবর্তন |
স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন (13-হোল অগ্রভাগ লাইব্রেরি) |
| কন্ট্রোল সিস্টেম |
লিনাক্স সিস্টেম, মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
সার্ভো মোটর দ্বারা চালিত X&Y অক্ষ; নমনীয় এস-বক্ররেখা ত্বরণ এবং মন্থন গ্রহণ |
| ট্রান্সমিশন সিস্টেম |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত/ইলেকট্রিক ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডারের জন্যও উপযুক্ত) |
| ভিশন সিস্টেম |
স্ন্যাপশট camerax4 (কম্পোনেন্ট সাইজ প্রযোজ্য: 14mm*14mm); IC camerax1 (কম্পোনেন্ট সাইজ প্রযোজ্য: 30mm*30mm); ক্যামেরাএক্স২ চিহ্নিত করুন |

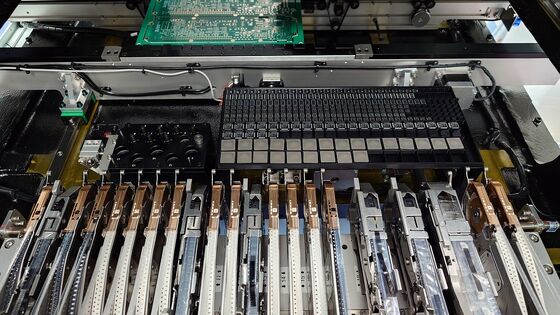

ফিডার সামঞ্জস্য
ইউনিভার্সাল স্ট্যান্ডার্ড ইয়ামাহা নিউম্যাটিক ফিডার এবং ইলেকট্রিক ফিডারের সাথে কাজ করা (আলাদাভাবে কিনুন):
বিকল্প অন্তর্ভুক্ত:
- 8mm/12mm/16mm/24mm/32mm/44mm বৈদ্যুতিক ফিডার
- 8x4mm/12mm/16mm/24mm/32mm/44mm বায়ুসংক্রান্ত ফিডার
- কম্পন ফিডার
Charmhigh SMT, কারখানা সরবরাহ, প্রম্পট ডেলিভারি।
Charmhigh, শীর্ষ চীনা ব্র্যান্ড।

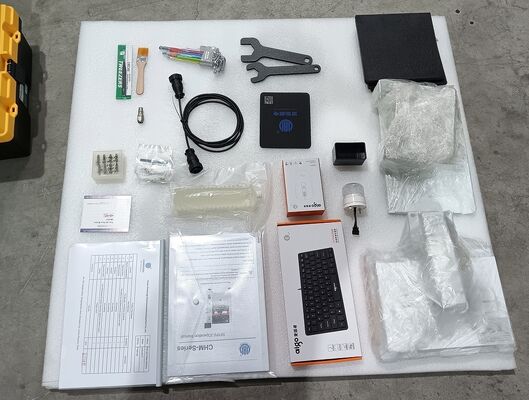

অংশ তালিকা
| আইটেম |
পরিমাণ |
আইটেম |
পরিমাণ |
| মেশিন বাছাই এবং স্থাপন |
1 |
ট্যুইজার |
1 |
| অগ্রভাগ |
8 |
অভ্যন্তরীণ ষড়ভুজ স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| ওয়ারেন্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর ম্যানুয়াল |
1 |
দ্রুত সংযোগকারী |
1 |
| টেস্ট রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
কেন আপগ্রেড করা CHM-551P চয়ন করবেন?
এর ঢালাই-লোহা নির্মাণ, উল্লম্ব স্থান-সংরক্ষণ নকশা, এবং বর্ধিত নির্ভুলতার সাথে, CHM-551P একটি প্রতিযোগিতামূলক মূল্য পয়েন্টে শিল্প-গ্রেড SMT প্লেসমেন্ট কর্মক্ষমতা প্রদান করে। ইন-স্টক প্রাপ্যতা সহ 2-4 দিনের লিড টাইম।
দয়া করে নোট করুন:
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
শুধুমাত্র আপনাকে প্রস্তুত করতে হবে একটি বাহ্যিক এয়ার কম্প্রেসার (বায়ুসংক্রান্ত ফিডারের জন্য বায়ু সরবরাহ করা)।
অনুগ্রহ করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
পরিষেবা এবং ওয়ারেন্টি
সম্পূর্ণ মেশিনের ক্রয় এবং আজীবন পরিষেবার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল রয়েছে।
আমরা সর্বদা মেশিনের খুচরা যন্ত্রাংশ, গ্যারান্টি সহ কারখানা সরাসরি সরবরাহ করি।
আমরা অনলাইন Q/A এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।
আমরা এক থেকে এক বিক্রয়োত্তর সেবা প্রদান করি।প্রতিটি মেশিন 100% শিপ আউট আগে ভাল পরীক্ষা.
