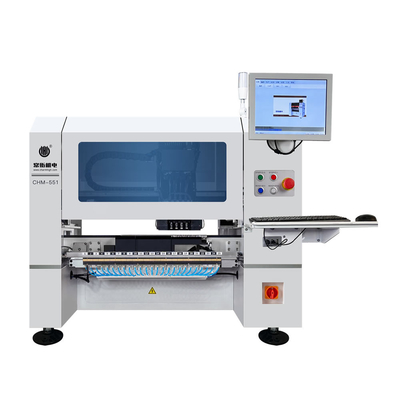

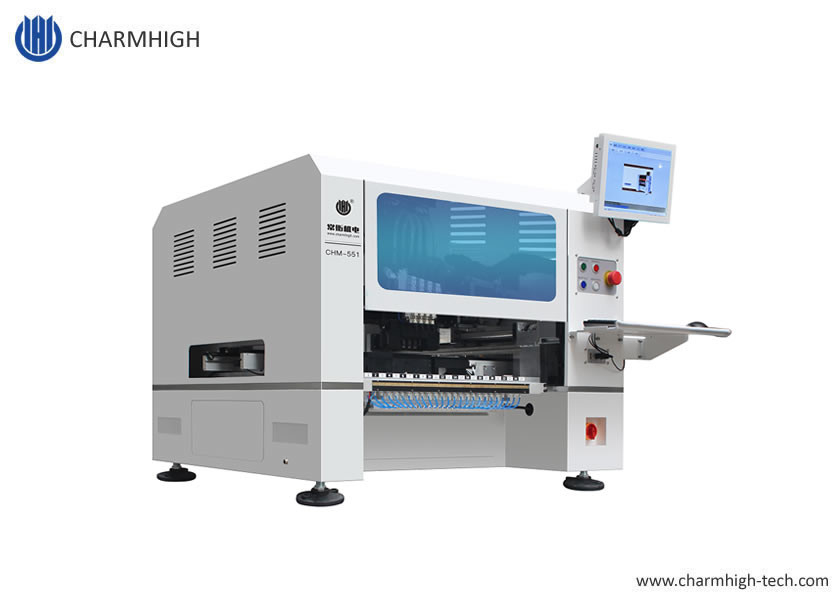

উচ্চ নির্ভুল প্রতিভা মডেল 4 হেড ডেস্কটপ SMT SMD পিক প্লেস মেশিন 50 ফিডার সহ CHM-551
মডেল: CHM-551 হাইলাইট:
* স্বয়ংক্রিয় অগ্রভাগ পরিবর্তনকারী সহ 4 প্লেসমেন্ট হেড (13-হোল অগ্রভাগ লাইব্রেরি)
* 50pcs ইয়ামাহা বায়ুসংক্রান্ত ফিডার এবং বৈদ্যুতিক ফিডার সমর্থন করে
* উচ্চ নির্ভুলতার সাথে উচ্চতর কনফিগারেশন, 0201 সমর্থিত, CPK পরীক্ষা CPK≥1.0
* স্বয়ংক্রিয় PCB পরিবাহক, আপনি একটি ছোট এবং মাঝারি SMT উত্পাদন লাইন তৈরি করতে পারেন
* বল স্ক্রু এবং সার্ভো মোটর
*সর্বোত্তম গতি: 11500CPH; IPC9850:8850CPH
* ডবল মার্ক ক্যামেরা, বড় পিসিবি বোর্ডের জন্য ভাল
*তাপীয় ক্ষতিপূরণ, বিভিন্ন তাপমাত্রার জন্য উপযুক্ত
* কম্পিউটারের সাথে আসে (মনিটর, কীবোর্ড, ইউএসবি মাউস)
CHM-551 ক্যাটালগ এখান থেকে ডাউনলোড করুন:CHM-551 - Catalog.pdf
| Charmhigh CHM-551 স্পেসিফিকেশন |
| মাত্রা |
1050(L)x1050(W)x885mm(H) |
| ওজন |
230 কেজি |
| শক্তিসরবরাহ |
AC220V (50Hz, একক ফেজ), 2.2kW |
| এয়ার সাপ্লাই |
0.5MPa ~ 0.6MPa |
| ভ্যাকুয়াম জেনারেশন |
জাপান পিসকো ভ্যাকুয়াম জেনারেটর |
| মাউন্টিং হেড |
4 মাথা |
| মাউন্টিং গতি |
IPC9850: 8850cph(প্রকৃত গতি) |
| মাউন্টিং নির্ভুলতা |
(XY) ±0.06 মিমি;CPK≥1.0 |
| নিয়ন্ত্রণ সঠিকতা |
5μm |
| উপাদান উচ্চতা |
12 মিমি |
| উপাদান প্রকার |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ইত্যাদি
(প্রতিরোধক/ক্যাপাসিটর/ডায়োড/ট্রায়োড/এলইডি/আইসি, ইত্যাদি)
|
| পিসিবি পুরুত্ব |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি সাইজ |
350mm(L)x270mm(W) |
| পিসিবি ডেলিভারি |
পিসিবি স্বয়ংক্রিয় পরিবাহক |
| অগ্রভাগ পরিবর্তন |
স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন(13-হোল অগ্রভাগ লাইব্রেরি) |
| কন্ট্রোল সিস্টেম |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত
|
| ড্রাইভ সিস্টেম |
সার্ভো মোটর দ্বারা চালিত X&Y অক্ষ; নমনীয় এস-বক্ররেখা ত্বরণ এবং মন্থন গ্রহণ |
| ট্রান্সমিশন সিস্টেম |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা8 মিমি স্ট্যান্ডার্ডবায়ুসংক্রান্ত / বৈদ্যুতিক ফিডারস্লট
(আইসি ট্রে + স্টিক/টিউব/কম্পন ফিডারের জন্যও উপযুক্ত)
|
| ভিশন সিস্টেম |
স্ন্যাপশট ক্যামেরা x 4 (কম্পোনেন্ট সাইজ প্রযোজ্য: 14mmx14mm);
IC ক্যামেরা x 1 (কম্পোনেন্ট সাইজ প্রযোজ্য: 36mmx36mm);
ক্যামেরা x 2 চিহ্নিত করুন
|
SMT মাউন্টিং মেশিনের আবেদন
1. গৃহস্থালী যন্ত্রপাতি শিল্প
2. অটো ইলেকট্রনিক্স শিল্প
3. বিদ্যুৎ শিল্প
4. LED শিল্প
5. নিরাপত্তা, যন্ত্র এবং মিটার শিল্প
6. যোগাযোগ শিল্প
7. বুদ্ধিমান নিয়ন্ত্রণ শিল্প
8. ইন্টারনেট অফ থিংস (IOT) শিল্প এবং সামরিক শিল্প, ইত্যাদি।
CHM-551 অংশ তালিকা
| আইটেম |
পরিমাণ |
আইটেম |
পরিমাণ |
| মেশিন বাছাই এবং স্থাপন |
1 |
ট্যুইজার |
1 |
| অগ্রভাগ |
8 |
অভ্যন্তরীণ ষড়ভুজ স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্ত তেল |
1 |
| ওয়ারেন্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর ম্যানুয়াল |
1 |
দ্রুত সংযোগকারী |
1 |
| টেস্ট রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1
|
হাইলাইট:

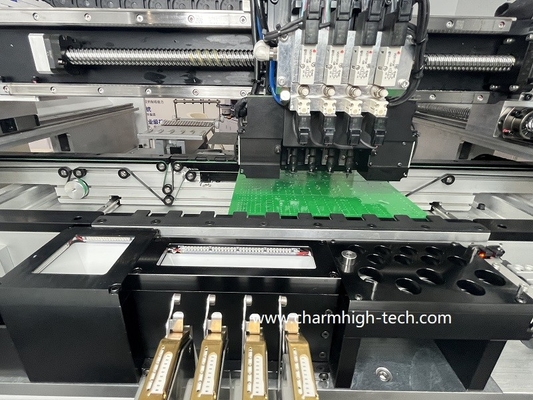

1. অটো নজল এক্সচেঞ্জ, আপনাকে ম্যানুয়ালি অগ্রভাগ পরিবর্তন করতে হবে না, খুব সুবিধাজনক!

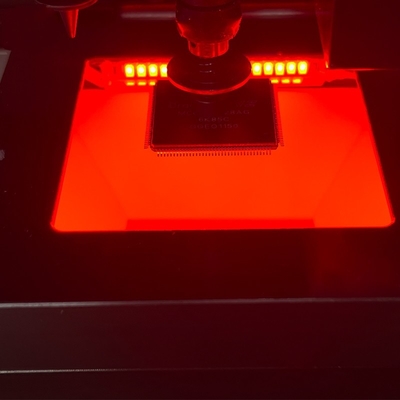

2. শক্তিশালী দৃষ্টি ক্যামেরা সিস্টেম, উচ্চতর নির্ভুল, IC placecd আরও নির্ভুল, এবং ন্যূনতম উপাদান 0201:
3. উচ্চ কনফিগারেশন, দীর্ঘ জীবনকাল, Charmhigh অন্যান্য ব্র্যান্ডের তুলনায় শক্তিশালী যান্ত্রিক প্রদান করে।
ইউনিভার্সাল স্ট্যান্ডার্ড ইয়ামাহা ফিডারের সাথে কাজ করা:
বিকল্প:
1. 8 মিমি / 12 মিমি / 16 মিমি / 24 মিমি / 32 মিমি / 44 মিমি বৈদ্যুতিক ফিডার
2. 8x4 মিমি / 12 মিমি / 16 মিমি / 24 মিমি / 32 মিমি / 44 মিমি বায়ুসংক্রান্ত ফিডার
3. কম্পন ফিডার
গ্রাহক প্রতিক্রিয়া, PCB নমুনা:
জটিল PCB জন্য উপযুক্ত:
Charmhigh SMT, কারখানা সরবরাহ, প্রম্পট ডেলিভারি:
গ্রাহকদের কাছ থেকে 100% উচ্চ প্রতিক্রিয়া:
দয়া করে নোট করুন:
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
শুধুমাত্র আপনাকে প্রস্তুত করতে হবে একটি বাহ্যিক এয়ার কম্প্রেসার (বায়ুসংক্রান্ত ফিডারের জন্য বায়ু সরবরাহ করা)।
অনুগ্রহ করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক এবং প্লেস মেশিনের সাথে উপভোগ করুন!
পরিষেবা এবং ওয়ারেন্টি:
সম্পূর্ণ মেশিনের ক্রয় এবং আজীবন পরিষেবার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল রয়েছে।
আমরা সর্বদা মেশিনের খুচরা যন্ত্রাংশ, গ্যারান্টি সহ কারখানা সরাসরি সরবরাহ করি।
আমরা অনলাইন Q/A এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।
আমরা এক থেকে এক বিক্রয়োত্তর সেবা প্রদান করি। প্রতিটি মেশিন 100% শিপ আউট আগে ভাল পরীক্ষা.
