উচ্চ নির্ভুলতা 0201 সমর্থন CPK≥1.0 সম্পূর্ণ স্বয়ংক্রিয় PCB কনভেয়র
ছোট 4 হেড 50 ফিডার CHM-650 টেবিলের উপরে SMT পিক এবং স্থান মেশিন
অটো নল পরিবর্তন, রুম সংরক্ষিত, সিই পাস
বর্ণনাঃ

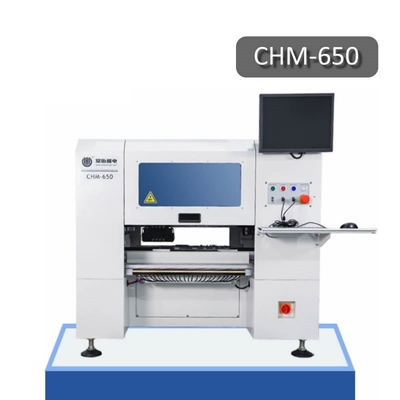

চার্মহাই CHM-650 একটি অত্যাধুনিক, সম্পূর্ণ স্বয়ংক্রিয় এসএমটি পিক এবং প্লেস মেশিন যা উচ্চ নির্ভুলতার উপাদান স্থাপন করার জন্য ডিজাইন করা হয়েছে কিন্তু স্থান সংরক্ষণ করা হয়েছে। ছোট থেকে মাঝারি আকারের উত্পাদনের জন্য আদর্শ,এই মডেল উন্নত দৃষ্টি সিস্টেম একত্রিত, মডুলার ডিজাইন, এবং ব্যবহারকারী-বান্ধব নিয়ন্ত্রণ আপনার উত্পাদন কর্মপ্রবাহ সুষ্ঠু করার জন্য।
CHM-650 পিক অ্যান্ড প্লেস মেশিনটি 50 টি ফিডার স্ট্যাক, 360 ডিগ্রি ঘূর্ণন করতে সক্ষম 4 টি মাথা, ইয়ামাহা বায়ুসংক্রান্ত ফিডারগুলির জন্য সমর্থন, টিউবুলার উপাদানগুলির সাথে স্টিক ফিডারগুলির বৈশিষ্ট্যযুক্ত,অটোমেটিক ক্রেডিট পিকিং, ইন্টিগ্রেটেড অপারেশন সঙ্গে অন্তর্নির্মিত শিল্প কম্পিউটার.
| CHM-650 স্পেসিফিকেশন |
| মাত্রা |
1280mm ((L) x1190mm ((W) x1050mm ((H) |
| নেট ওজন |
৩১০ কেজি |
| শক্তিসরবরাহ |
AC220V (50Hz, 1 ফেজ), 2.1kW |
| বায়ু সরবরাহ |
0.5MPa ~ 0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম জেনারেটর |
| মাউন্ট হেড |
৪টি মাথা |
| মাউন্ট গতি |
৯০০০cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
(XY) ±0.05mm;CPK≥1.0 |
| নিয়ন্ত্রণ নির্ভুলতা |
৫ মাইক্রোমিটার |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA ইত্যাদি
(রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি)
|
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
400mm ((L) x350mm ((W) |
| পিসিবি পরিবহন |
স্বয়ংক্রিয় ৩-বিভাগ রেল পরিবহন |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৯-হোল নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত
|
| ড্রাইভ সিস্টেম |
সার্ভো মোটর দ্বারা চালিত X & Y অক্ষ; নমনীয় S- বক্ররেখা ত্বরণ এবং বিলম্ব গ্রহণ |
| ট্রান্সমিশন ব্যবস্থা |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্লট
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত)
|
| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকার প্রযোজ্যঃ16mmx16mm);
IC camerax1 (অংশের আকার প্রযোজ্যঃ36mmx36mm);
মার্ক ক্যামেরাএক্স২
|
CHM-650 প্রধান বৈশিষ্ট্যঃ
1মডেল নম্বরঃ CHM-650
2. ব্র্যান্ডঃ চার্মহাই
3প্রধান কনফিগারেশন: ডেস্কটপ টাইপ + পিসিবি অটো ডেলিভারি + 4 হেড 50 ফিডার + প্যানাসোনিক সার্ভো মোটর + অটো নল চেঞ্জার + বল স্ক্রু + রৈখিক গাইড রেল + 7 ক্যামেরা + ব্র্যান্ড নতুন স্মার্ট সফটওয়্যার
4. ফিডারঃ 2 টি বিকল্পঃ ইয়ামাহা বৈদ্যুতিক ফিডার / বায়ুসংক্রান্ত ফিডার (ফিডারগুলি আলাদাভাবে কিনুন)
5. সর্বোচ্চ PCB এলাকাঃ 400 * 350mm; সর্বোচ্চ উপাদান উচ্চতাঃ 12mm
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7উপাদানঃ ০২০১, ০৪০২-৫০৫০, এসওপি, কিউএফএন, টিকিউএফপি, বিজিএ ইত্যাদি।
8. মাত্রাঃ 1280 ((L) * 1190 ((W) * 1050 ((H) মিমি, AC220V ((50Hz)
9. নেতৃত্বের সময়ঃ 7-10 কার্যদিবস
10. ডেলিভারিঃ ডিএইচএল দ্বারা / বায়ু দ্বারা / সমুদ্র দ্বারা / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)

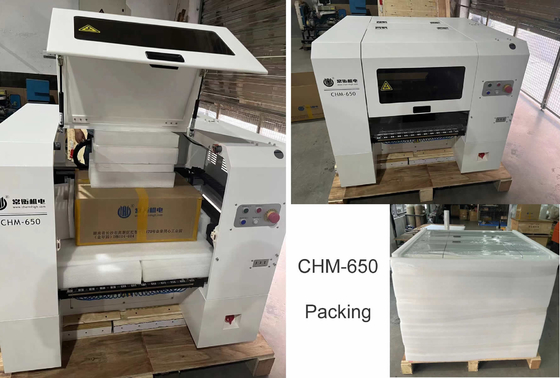

12প্যাকেজিংঃ প্লাইউড বক্স
ইউটিউব কাজ ভিডিওঃ
CHM-650 মাউন্ট 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
সিএইচএম-৬৫০ মিশ্রণের মাউন্টঃ
https://www.youtube.com/watch?v=Hk0rwxEVXf8
বুলগেরিয়ান গ্রাহক থেকে CHM-650 কাজ ভিডিওঃ
https://www.youtube.com/watch?v=50mu2rlPrrc
CHM-650 4 head pick and place robot এর কারখানার আসল ছবি:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
প্রতিটি পাশ 25pcs ফিডার, মোট 50pcs টেপ ফিডার সমর্থিতঃ (ইলেকট্রিক Yamaha ফিডার + বায়ুসংক্রান্ত উভয় উপযুক্ত)
৮/১২/১৬/২৪/৩২ মিমি ফিডার, স্টিক ফিডার, আইসি ট্রে সমর্থিত, আলাদাভাবে ক্রয় করুন।
স্যামসাং নজল সহ 4 টি মাথাঃ
চার্মহাই, শীর্ষ চীনা ব্র্যান্ড, নির্ভরযোগ্য প্রস্তুতকারক।

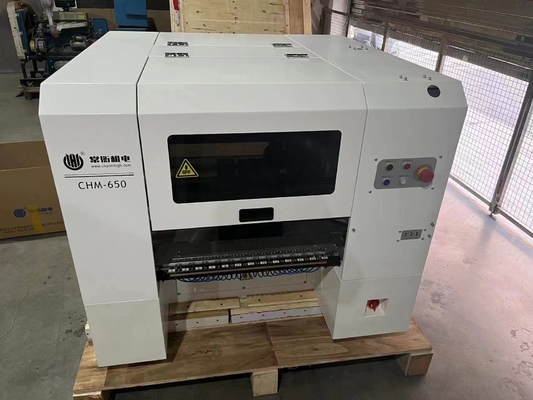

১০০% আসল ছবিঃ (গ্রাহকের ছবি)
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট,আপনি আলাদাভাবে ফিডার কিনতে হবে এবং 10mm বাইরের ব্যাসার্ধ পাইপ সঙ্গে কম্প্রেসার প্রস্তুত করতে হবে (ফিডার জন্য বায়ু সরবরাহ, এএনসি, পিসিবি টপ...), পাইপটি মেশিনের পিছনে প্রবেশ করানো।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন। আপনার পিক এবং প্লেস মেশিনের সাথে উপভোগ করুন!
কেন চার্মহাই বেছে নিলে?
1পেশাদার নকশা এবং রুম সংরক্ষিত.
2. ব্যবহারকারী-বান্ধব অপারেশন, পেশাদার এসএমটি ইঞ্জিনিয়ারের প্রয়োজন নেই, এন্ট্রি-লেভেল ডিভাইস
3একটি মেশিন - ইন্টিগ্রেটেড অপারেশন, অতিরিক্ত পাম্প বা পিসি বা কোন সমর্থনকারী সুবিধা প্রয়োজন নেই।
4. খরচ কার্যকর, একটি পেশাদারী সম্পূর্ণ স্বয়ংক্রিয় SMT উত্পাদন লাইন মালিক খরচ কমাতে।
5. এটি মেশিন প্রতিস্থাপন পরিবর্তন খুব সুবিধাজনক, নিজেকে দ্বারা ঠিক করা সহজ.
6দরজা থেকে দরজা সেবা সঙ্গে আন্তর্জাতিক এক্সপ্রেস, 6-8 কার্যদিবসের ডেলিভারি.
7বিশেষ করে গবেষণাগার গবেষণা এবং উন্নয়ন, আপনার নিজস্ব নকশা এবং পেটেন্ট রক্ষা করার জন্য.
8একটি মেশিন ৫ জন লোডিং কর্মীর সমান, ম্যানুয়াল কাজের চেয়ে অনেক বেশি দক্ষ, পরিচালনা করা সহজ এবং খরচ সাশ্রয় করে। ছোট ব্যাচের উৎপাদনের জন্য ভাল।
9চার্মহাই কারখানার সরবরাহ, আমাদের সমস্ত মেশিনের অংশগুলি গবেষণা এবং উত্পাদন করা হয়।
10. চার্মহাই হ'ল এসএমটি পিক অ্যান্ড প্লেস মেশিনের একটি পেশাদার প্রস্তুতকারক, প্রথম পি & পি ২০১১ সালে প্রকাশিত হয়েছিল। আমাদের দ্বারা গবেষণা করা সমস্ত সফ্টওয়্যার, ভাল বিক্রয়োত্তর পরিষেবা সরবরাহ করেছে।
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
