এই পিক অ্যান্ড প্লেস মেশিনটি কমপ্যাক্ট এবং আরাধ্য, কিন্তু অবিশ্বাস্যভাবে শক্তিশালী।
সংকীর্ণ নকশাউচ্চ নির্ভুলতা TC06 মডিউল SMT পিক এবং স্থান মেশিন6 মাথা 50 ফিডার, সমর্থন 01005সিপিকে> ১0

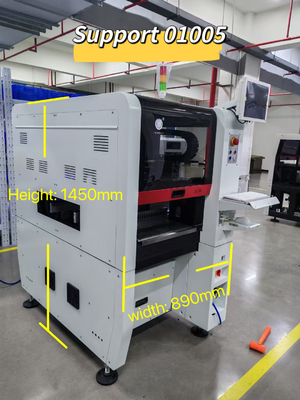

৮৯ সেন্টিমিটার চওড়া, বেশিরভাগ অফিসের দরজা এবং লিফটের জন্য উপযুক্ত!
চার্মহাইক TC06 পরামিতিঃ
| মাত্রা |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| ওজন |
৯০০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ), 3kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
6 |
| মাউন্ট গতি |
২৭৮০০cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
(xy) +৩০ μm,CPK≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
|
উপাদান প্রকার এবং উপাদান পরিসীমা
|
- রেসিস্টর ক্যাপাসিটার ব্যতীত, সিলিন্ডারিকাল ডায়োড, অ্যালুমিনিয়াম
ক্যাপাসিটার, এসওটি, এসওপি, কিউএফপি, কিউএফএন, বিজিএ ইত্যাদি।
- ইঞ্চি আকার01005 থেকে 36*36 মিমি, এবং বৃহত্তর উপাদান মাউন্ট
|
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((L) x৩০০ মিমি ((W) |
| পিসিবি পরিবহন |
৩-বিভাগ রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন ডিভাইস |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৯-হোল নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসোনিক সার্ভো মোটর
|
| ট্রান্সমিশন ব্যবস্থা |
গ্রাউন্ডিং স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা এক্স ৬ (উপাদানের আকারঃ ১৬mmx১৬mm);
আইসি ক্যামেরা এক্স ১ (উপাদানের আকার প্রযোজ্যঃ ৩৬mmx৩৬mm);
মার্ক ক্যামেরা x 2 |
1মডেল নম্বরঃ টিসি০৬
2. ব্র্যান্ডঃ চার্মহাই
3প্রধান কনফিগারেশনঃসম্পূর্ণ স্বয়ংক্রিয় ইন-লাইন + পিসিবি অটো ডেলিভারি + 6 মাথা 50 ফিডার +(xy) +৩০ μm,CPK>1.0 + X&Y অক্ষ প্যানাসোনিক সার্ভো মোটর দ্বারা চালিত + স্বয়ংক্রিয় ডোজ চেঞ্জার + 9 ক্যামেরা + গ্রাউন্ড স্ক্রু & লিনিয়ার গাইড +তাপীয় ক্ষতিপূরণ + সর্বোত্তম গতিঃ 27800CPH
4ফিডারঃ ফুজি ইলেকট্রিক ফিডার (বিভিন্নভাবে ক্রয়)
5. পিসিবি এলাকাঃ৩৫০ মিমি ((এল) * ৩০০ মিমি ((ডাব্লু)
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7. উপাদানঃ ০১০০৫/ ০২০১/ ০৪০২/ ০৬০৩-৫০৫০/ ডায়োড/ ট্রিওড/ এসওপি/ কিউএফপি/ কিউএফএন/ বিজিএ/ এলইডি... সর্বোচ্চ ৩৬*৩৬ মিমি আইসি পর্যন্ত
8মাত্রাঃ ৮৯0 (L) * 1450 (W) * 1500 (H) মিমি, AC220V (50hz, একক ফেজ)
9. নেতৃত্বের সময়ঃ 5-7 কার্যদিবস
10. ডেলিভারিঃ সমুদ্রপথে / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)
12প্যাকেজিংঃ প্লাইউড বক্স
চার্মহাই ইউটিউব চ্যানেলঃ https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 ওয়ার্কিং ভিডিও, মাউন্ট 01005:https://www.youtube.com/watch?v=jmGMTdvt9FY
অংশ তালিকাঃ
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| TC06 পিক-অ্যান্ড-প্লেস মেশিন |
1 |
তৈলাক্তকরণ তেল |
1 |
| নল |
8 |
ফিল্টার |
4 |
| টুল বক্স |
1 |
দ্রুত সংযোগকারী |
1 |
| গ্যারান্টি কার্ড |
1 |
মাউস প্যাড |
2 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
পাওয়ার ক্যাবল |
2 |
| পরীক্ষার রিপোর্ট |
1 |
কীবোর্ড |
1 |
| ব্রাশ |
1 |
মাউস প্যাড |
1 |
| পিন্টিজার |
1 |
এলসিডি |
1 |
চার্মহাই টিসি০৬, ৬-হেড ৫০ ফিডারঃ (প্রস্থ ৮৯০ মিমি)
ঢালাই লোহা ইন্টিগ্রেটেড ছাঁচনির্মাণ, অতি-শক্তিশালী এক্স-রশ্মি কাঠামো.
টিসি০৬ এর সুবিধাঃ
-পিপিকে সমর্থন করা একটি পিক অ্যান্ড প্লেস মেশিন নির্বাচন করার জন্য একটি গুরুত্বপূর্ণ চাবিকাঠি, যা এসএমটি উত্পাদন প্রক্রিয়াকে আরও স্থিতিশীল করে তোলে।
-এএনসিঃ স্বয়ংক্রিয় নল পরিবর্তন, নলগুলি স্বয়ংক্রিয়ভাবে উপাদান অনুসারে বরাদ্দ করা যেতে পারে, এসএমটি উত্পাদনকে আরও বুদ্ধিমান এবং আরও দক্ষ করে তোলে।
- উচ্চ নির্ভুলতা ইউনিভার্সাল মাউন্টিং মাথাঃ এক মেশিন উচ্চ স্থিতিশীলতা সঙ্গে বিভিন্ন উপাদান মাউন্টিং চাহিদা পূরণ করতে পারেন
- ঢালাই লোহা বেস কাঠামো, পিক এবং স্থান মেশিন উচ্চ গতিতে মসৃণ চালায়, মার্বেল চেয়ে ভাল।
- প্যানাসনিক সার্ভো মোটর দ্বারা চালিত এক্স এবং ওয়াই অক্ষ মেশিনের দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ "নজল পরিবর্তন আমার দলকে পাগল করে তোলে"
অটো-নজল চেঞ্জার ৩০ সেকেন্ডে ৬ টি টাইপ পরিচালনা করে।

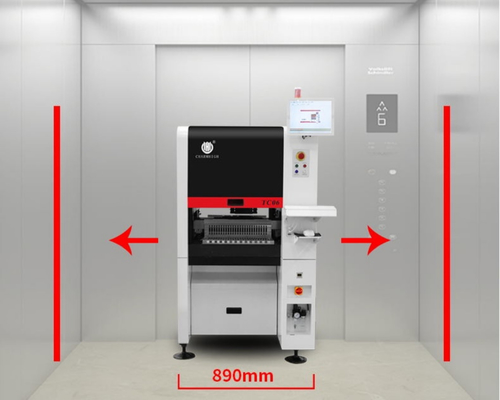

মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ "আমাদের কর্মশালার লিফট খুব ছোট"
৮৯০ মিমি স্লিম বডি স্ট্যান্ডার্ড লিফট ফিট করে ০ কোন বিচ্ছিন্নতা নেই!
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ
"গ্রীষ্মের তাপ অবস্থান সঠিকতা ধ্বংস"
স্মার্ট থার্মাল কমপেনশান সারাদিন ±0.01mm রাখে।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ
"ফিডার সমন্বয় উৎপাদন সময় খাচ্ছে"
লেজার অটো-ক্যালিব্রেশন ৫ মিনিটের মধ্যে ৫০টি ফিডার সেট করে।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ
"অন্যরা কাঁপতে থাকলেও আমরা স্থির থাকি: উচ্চ গতির স্থিতিশীলতার জন্য দ্বৈত-মোটর স্থিতিশীলতা"
অবশেষে একটা মেশিন, যেটা তাড়াহুড়ো করে অর্ডার দেওয়ার সময় ছোট ছোট চিপ থেকে কম্পন করে না।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ"নতুন উপাদান সেটআপ ঘন্টা লাগে"
প্রি-লোডড লাইব্রেরি অফ কমন কম্পোনেন্টস শুরু করার জন্য টেনে আনুন।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃমেশিনের ডাউনটাইম আমাদের সময়সীমা হত্যা করে"
টিসি০৬ ৩টি মেশিনের মত কাজ করে ∙ ২৪/৭ নির্ভরযোগ্যতা।
মেশিন-নির্দিষ্ট ব্যথা পয়েন্ট সমাধানঃ"নতুন অপারেটরদের প্রশিক্ষণ দিতে কয়েক মাস সময় লাগে"
সহজ ইন্টারফেস ∙ যে কেউ ১ ঘন্টার মধ্যে এটি চালাতে পারে।
এসএমটি উৎপাদন লাইন সুপারিশঃ
মাউন্ট নমুনাঃ
চার্মহাই কারখানার সরাসরি সরবরাহ:
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
