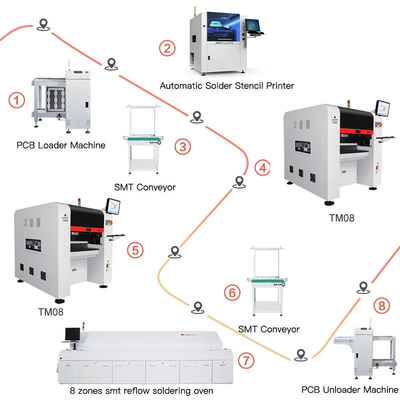

উচ্চ পারফরম্যান্সCharmhigh TM08 SMT পিক এবং স্থান মেশিন, সম্পূর্ণ স্বয়ংক্রিয় SMT উত্পাদন লাইন
৮টি মাথা, ৮০টি ফিডার স্ট্যাক।
পরিচিতি
চার্মহাই TM08 মডেলটি সুনির্দিষ্ট যন্ত্রপাতিগুলির সমন্বিত কাঠামো গ্রহণ করে এবং চার্মহাই স্বাধীন গবেষণা এবং বিকাশের ফলাফলগুলি ব্যবহার করে।
এটিতে উচ্চ নির্ভুলতা, উচ্চ স্থায়িত্ব, সম্পূর্ণ ফাংশন এবং সুবিধাজনক ব্যবহারের বৈশিষ্ট্য রয়েছে। এর সর্বোত্তম মাউন্টিং গতি 35000CPH। সম্পূর্ণ স্বয়ংক্রিয় পিসিবি সমাবেশ লাইনের জন্য খুব উপযুক্ত।
TM08 হাইলাইটঃ
1. সমর্থন সিপিকে সনাক্তকরণ, (এক্সওয়াই) ± 0.05 মিমি; সিপিকে≥1.0
2. স্বয়ংক্রিয় ডোজ পরিবর্তন (31 সেট ডোজ লাইব্রেরি)
3. স্বয়ংক্রিয় তাপীয় ক্ষতিপূরণ সংশোধন সিস্টেম
4. স্বয়ংক্রিয় পরিবহন
5ডাবল ওয়াই অক্ষ
6. সর্বোত্তম গতিঃ 35000CPH
1মডেল নম্বরঃ টিএম০৮
2. ব্র্যান্ডঃ চার্মহাই
3প্রধান কনফিগারেশনঃসম্পূর্ণ স্বয়ংক্রিয় ইন-লাইন + পিসিবি অটো ডেলিভারি + 8 হেডস 80 ফিডার + সিপিকে সনাক্তকরণ পাস + প্যানাসনিক সার্ভো মোটর + ডাবল ওয়াই অক্ষ + স্বয়ংক্রিয় নল পরিবর্তনকারী + 11 ক্যামেরা + THK গ্রাইন্ডিং স্ক্রু +তাপীয় ক্ষতিপূরণ + সর্বোত্তম গতিঃ 35000CPH
4ফিডারঃ ফুজি ইলেকট্রিক ফিডার (বিভিন্নভাবে ক্রয়)
5. পিসিবি এলাকা (2 টি বিকল্প):600mm(L) * 350mm(W) / 1200 * 350mm (বিকল্প)
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7উপাদানঃ ০২০১/ ০৪০২/ ০৬০৩-৫০৫০/ ডায়োড/ ট্রিওড/ এসওপি/ কিউএফপি/ কিউএফএন/ বিজিএ/ এলইডি... সর্বোচ্চ ৩৬*৩৬ মিমি আইসি পর্যন্ত
8মাত্রা:1280 (এল) * 1580 (ডাব্লু) * 1500 (এইচ) মিমি, AC220V (50hz, একক ফেজ)
9. নেতৃত্বের সময়ঃ 3-5 কার্যদিবস
10. ডেলিভারিঃ সমুদ্রপথে / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)
12প্যাকেজিংঃ প্লাইউড বক্স
চার্মহাই TM08 ক্যাটালগ ডাউনলোড করুনঃ TM08 - ক্যাটালগ.pdf
চার্মহাই TM08 পরামিতিঃ

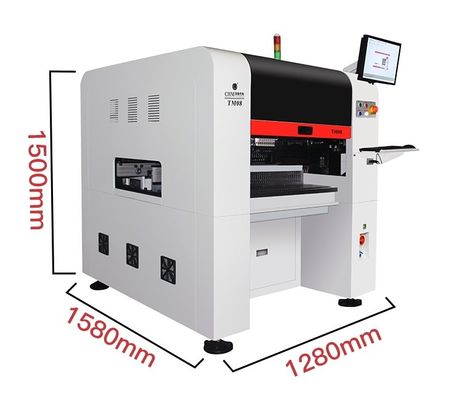

| মাত্রা |
1280mm ((L) x1580mm ((W) x1500mm ((H) |
| ওজন |
১৪৫০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ), 3.5kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
8 |
| মাউন্ট গতি |
35000cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
±0.05mm CPK≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩ ০৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি
(রেসিস্টর/ক্যাপাসিটার/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
450mm ((L) x350mm ((W) (স্ট্যান্ডার্ড);
1200mm ((L) x350mm ((W) (ঐচ্ছিক) |
| পিসিবি পরিবহন |
৩-বিভাগ রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন ডিভাইস |
| নল পরিবর্তন |
অটোমেটিক ডজল পরিবর্তন (31-হোল ডজল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসোনিক A6 সার্ভো মোটর (ডাবল মোটর দ্বারা Y অক্ষ);
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |
X&Y অক্ষ গ্রাউন্ড স্ক্রু এবং নিঃশব্দ রৈখিক গাইড গ্রহণ করে
(ডাবল স্ক্রু সহ Y অক্ষ) |
| খাওয়ানোর ব্যবস্থা |
৮০ এনএক্সটি ৮ এমএম স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরাx8 (অংশের আকার প্রযোজ্যঃ 16mmx16mm);
আইসি ক্যামেরা এক্স১ (উপাদানের আকারঃ ৩৬mmx৩৬mm);
মার্ক ক্যামেরাএক্স২ |

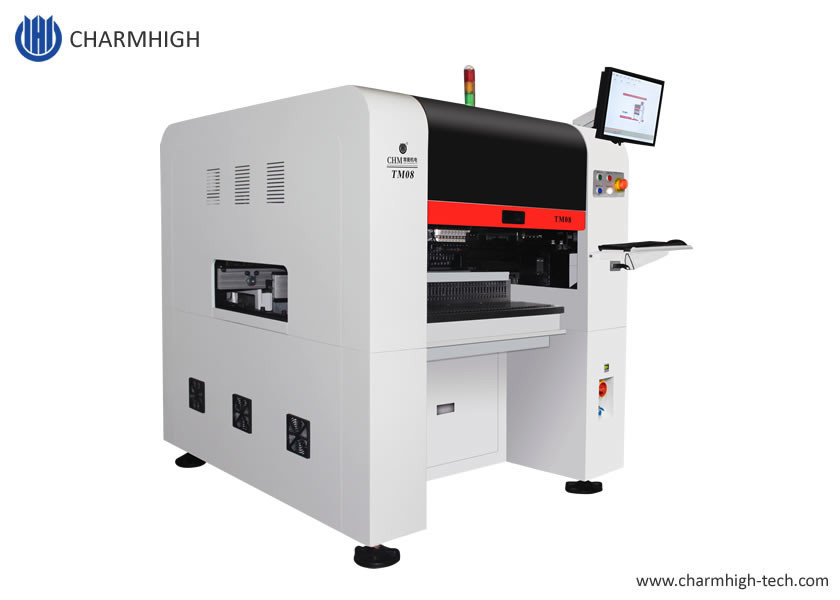

চার্মহাই TM08, ৮-হেড ৮০ ফিডার:
চার্মহাই TM08: সিপিকে সনাক্তকরণ পাস,TM08:CPK≥1.0,উচ্চ নির্ভুলতার মডেলঃ
সিপিকে সনাক্তকরণ কি?
সিপিকে মানে হল প্রসেস ক্যাপাসিটি ইনডেক্স, এটি একটি পিক-এন্ড-প্লেস মেশিনের উৎপাদন কতটুকু সুসংগত এবং সঠিক তা পরিমাপ করে।যদি সিপিকে উচ্চ হয়, তাহলে এর মানে হল যে মেশিনটি ঠিক যেখানে প্রয়োজন সেখানে উপাদান স্থাপন করতে খুব ভাল। কিন্তু যদি সিপিকে কম হয়, তাহলে এর মানে হতে পারে মেশিনটি খুব ভালো নয়।এবং সমাবেশ প্রক্রিয়ায় আরো ভুল হতে পারে. আমিt আমাদের বলে দেয় যে মেশিনের গুণমান উত্পাদন চলাকালীন কতটা স্থিতিশীল। এখানে সম্পর্কঃ
সিপিকে < ১ঃ দুর্বল
১ ≤ সিপিকে < ১33: স্বাভাবিক
CPK ≥ ১33: চমৎকার
সংক্ষিপ্তসারঃ সিপিকে হল একটি পিক-এন্ড-প্লেস মেশিনের উৎপাদন কতটা ধারাবাহিক এবং নির্ভুল তা পরিমাপ করে। মূলত, এটি আমাদের বলে যে মেশিনের গুণমান উত্পাদনের সময় কতটা স্থিতিশীল।
এনএক্সটি বৈদ্যুতিক ফিডার দিয়ে কাজ করুন, আরো স্থিতিশীল, উচ্চতর নির্ভুলতাঃ

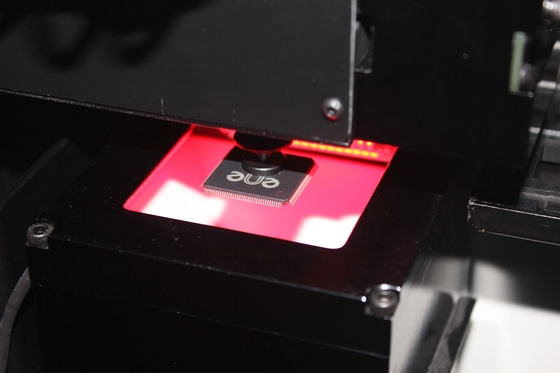

সর্বোচ্চ আইসি আকার 36x36mm, উচ্চ রেজোলিউশনের আইসি ক্যামেরাঃ
উড়ন্ত ক্যামেরা 8pcs (16x16mm):
কিভাবে নজল নির্বাচন করবেনঃ
পিসিবি নমুনাঃ
অংশ তালিকাঃ
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| TM08 পিক-অ্যান্ড-প্লেস মেশিন |
1 |
তৈলাক্তকরণ তেল |
1 |
| নল |
8 |
ফিল্টার |
4 |
| টুল বক্স |
1 |
দ্রুত সংযোগকারী |
1 |
| গ্যারান্টি কার্ড |
1 |
মাউস প্যাড |
2 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
পাওয়ার ক্যাবল |
2 |
| পরীক্ষার রিপোর্ট |
1 |
কীবোর্ড |
1 |
| ব্রাশ |
1 |
মাউস প্যাড |
1 |
| পিন্টিজার |
1 |
এলসিডি |
1
|
চার্মহাই কারখানার সরাসরি সরবরাহ,আমাদের নিজস্ব উৎপাদন লাইন আছে:
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
