T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন
T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন

বড় ইমেজ :  T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Puhui
সাক্ষ্যদান: CE
মডেল নম্বার: T961
নথি: T-961 Manual.pdf
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $1850 free shipping

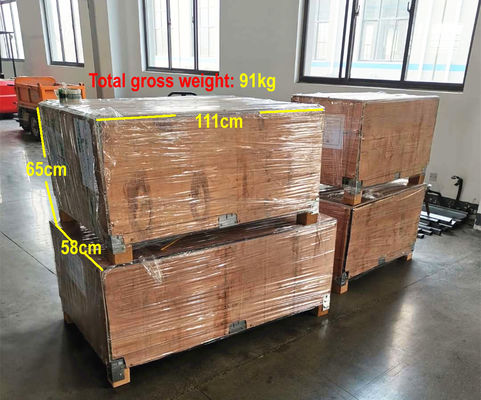

প্যাকেজিং বিবরণ: কাঠের বাক্স
ডেলিভারি সময়: ২-৩ দিন
পরিশোধের শর্ত: <i>T/T;</i> <b>টি / টি;</b> <i>Paypal</i> <b>পেপ্যাল</b>
যোগানের ক্ষমতা: 200 পারের মাস

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন

বিবরণ
Power: 3.5kw Dimensions: 1000*466*445mm
Heating zone quantity: upper3/down3 Heating area: 230*730mm
Heating up time: Around 7 mins
বিশেষভাবে তুলে ধরা:

T961 ডেস্কটপ রিফ্লো ওভেন

,

730 * 230 মিমি ডেস্কটপ রিফ্লো ওভেন

,

3.5KW সোল্ডারিং মেশিন

সবচেয়ে জনপ্রিয় কনভেয়র টাইপ মিনি ডেস্কটপ এসএমটি রিফ্লো ওভেন T961 220v

230*730mm 6 জোন 3.5KW সোল্ডারিং ওয়েল্ডিং মেশিন, LED / SMD এর জন্য বিশেষ ডিজাইন


আমাদের থেকে কিনুনঅনলাইন দোকানসরাসরি সর্বনিম্ন মূল্যে:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm


T961 এর জন্য প্রযুক্তিগত প্যারামিটার:

মডেল

T-961

হিটিং জোনের পরিমাণ

উপরের3/নিচের3

হিটিং জোনের দৈর্ঘ্য

730mm

হিটিং টাইপ

বুদ্ধিমান স্তর সিরোকো এবং দ্রুত ইনফ্রারেড গরম করা

কুলিং জোনের পরিমাণ

1

পিসিবি বোর্ডের সর্বোচ্চ প্রস্থ

230mm

অপারেশন দিক

বাম→ডান

ডেলিভারি বিকল্প

নেট ট্রান্সমিশন এবং চেইন ট্রান্সমিশন

কনভেয়ার বেল্টের গতি

0-290mm/min

বিদ্যুৎ সরবরাহ

220V  50/60Hz

পিক পাওয়ার

3.5KW

গরম হওয়ার সময়

প্রায় 7 মিনিট

তাপমাত্রা নিয়ন্ত্রণ পরিসীমা

ঘরের তাপমাত্রা-300

তাপমাত্রা নিয়ন্ত্রণ মোড

PID ক্লোজড-লুপ কন্ট্রোল

তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা

±1

পিসিবি তাপমাত্রা বিতরণ বিচ্যুতি

±2

সামগ্রিক মাত্রা

1000×466×445mm

মেশিনের ওজন

70KG


বর্ণনা:

1. এই মেশিনটি বুদ্ধিমান স্তর সিরোকো এবং দ্রুত ইনফ্রারেড গরম করার প্রযুক্তি নিয়ন্ত্রণ করে, বিশেষ ডিজাইন করা উইন্ড হুইল দিয়ে সজ্জিত, গতির স্থিতিশীলতা এবং অভিন্ন তাপমাত্রা, LED এবং BGA উপাদানগুলির অবিচ্ছিন্ন সোল্ডারিংয়ের জন্য উপযুক্ত।

2. এই মেশিনটি ক্রলার-টাইপ এবং ছয়টি তাপমাত্রা এলাকার গরম করার সিস্টেমের সাথে সজ্জিত, এবং প্রতিটি তাপমাত্রা এলাকা স্বাধীন PID নিয়ন্ত্রণ এবং আপ-ডাউন গরম করার প্রকার ব্যবহার করে, যা ভিতরের তাপমাত্রা আরও সঠিক এবং সুষম করতে পারে, এটি ঘরের তাপমাত্রা থেকে কাজের তাপমাত্রায় গরম হতে প্রায় 7 মিনিট সময় নেয়।

3. বুদ্ধিমান তাপমাত্রা তরঙ্গ গরম করার প্রকার, বৃহৎ ক্ষমতা তরঙ্গ নির্বাচন, আটটি তাপমাত্রা তরঙ্গ রয়েছে যা বিভিন্ন ওয়েল্ডিং প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে।
4. প্রোগ্রামযোগ্য প্রযুক্তি ব্যবহার করুন, তাপমাত্রা তরঙ্গ মেমরি স্টোরেজ ফাংশন প্রি-সেট করুন, আপনার প্রি-সেটিং ওয়েভ অনুযায়ী স্বয়ংক্রিয়ভাবে সম্পূর্ণ ওয়েল্ডিং প্রক্রিয়াটি সম্পন্ন করতে পারে।
5. থার্মোকাপল তাপমাত্রা পরিমাপ ব্যবহার করুন এবং ক্ষতিপূরণ সার্কিট যোগ করুন, তাপমাত্রা পরিমাপকে আরও সঠিক করুন, তরঙ্গকে আরও নিখুঁত করুন। 6. PID বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করুন; তাপমাত্রা নিয়ন্ত্রণকে আরও সঠিকভাবে করুন।    আমদানি করা বৃহৎ কারেন্ট সলিডস্টেট রিলে নন-কন্টাক্ট আউটপুট ব্যবহার করুন যা দ্রুত বা অবিচ্ছিন্ন গরম হওয়ার কারণে IC বা সার্কিট বোর্ডের ক্ষতি কার্যকরভাবে এড়াতে পারে, পুরো ওয়েল্ডিং প্রক্রিয়াটিকে আরও বৈজ্ঞানিক নিরাপত্তা দিতে পারে।
7. ট্রান্সমিশন সিস্টেম আমদানি করা ফ্রিকোয়েন্সি রূপান্তর মোটর, PID ক্লোজডলুপ গতি, মসৃণ অপারেশন গ্রহণ করে, গতি নিয়মিত পরিসীমা 0-290mm/min। 8. স্বাধীন চাকা কাঠামো এবং বিশেষ স্টেইনলেস স্টীল স্ট্রুট গ্রহণ করুন, টেকসই পরিধান-প্রতিরোধী মসৃণভাবে চলে, গতির নির্ভুলতা ±10mm/min পর্যন্ত পৌঁছতে পারে। 9. স্বাধীন কুলিং জোন, প্রয়োজনীয় সময়ে PCB বোর্ডের কম তাপমাত্রা নিশ্চিত করতে। 10. বন্ধুত্বপূর্ণ মানব-মেশিন অপারেশন ইন্টারফেস, নিখুঁত LCD ডিসপ্লে, পিসির সাথে সংযোগ করার দরকার নেই, পুরো মেরামতের প্রক্রিয়াটি খুব স্পষ্টভাবে দেখতে পারে।
11. এরগনোমিক ডিজাইন, ব্যবহারিক এবং সহজে পরিচালিত। ভাল বিল্ড কোয়ালিটি কিন্তু একই সাথে হালকা ওজন এবং একটি ছোট স্থান T-960 কে সহজে বেঞ্চে স্থাপন, পরিবহন বা সংরক্ষণ করতে দেয়।


তরঙ্গ সেট করার ভিত্তি:

1. রিফ্লো সোল্ডারিং তত্ত্ব এবং তাপমাত্রা তরঙ্গ

যখন পিসিবি বোর্ড গরম করার এলাকায় (শুকনো এলাকা) প্রবেশ করে, তখন সোল্ডার পেস্টের দ্রাবক এবং গ্যাস বাষ্পীভূত হবে। একই সময়ে, ফ্লাক্স প্যাড এবং উপাদান টিপ এবং ফুটকে ভিজিয়ে দিতে পারে। সোল্ডার পেস্ট গলে যায়, গুহা তৈরি করে এবং প্যাডকে ঢেকে দেয়, যার ফলে প্যাড এবং উপাদান পিনগুলি অক্সিজেনকে নিরোধক করে। পিসিবি বোর্ড তাপ সংরক্ষণে যায়। পিসিবি বোর্ড এবং উপাদানগুলি সম্পূর্ণ প্রিহিটিং পায়। ওয়েল্ডিং এলাকায় প্রবেশ করার সময় এবং তাপমাত্রা দ্রুত গরম হওয়ার সময় পিসিবি এবং উপাদানগুলির ক্ষতি হওয়ার ক্ষেত্রে। যখন পিসিবি বোর্ড ওয়েল্ডিং এলাকায় প্রবেশ করে, তখন তাপমাত্রা বৃদ্ধি পায় এবং সোল্ডার পেস্ট গলে যায়। যখন পিসিবি বোর্ড কুলিং এলাকায় প্রবেশ করে, তরল সোল্ডার পেস্ট সোল্ডারিং পয়েন্টগুলি জমাট বাঁধে। রিফ্লো প্রক্রিয়া সম্পন্ন হয়।

তাপমাত্রা ওয়েল্ডিং মানের চাবিকাঠি। প্রকৃত এবং সেটিং তাপমাত্রা উষ্ণতা ঢাল এবং শিখর তাপমাত্রা সঙ্গতিপূর্ণ হওয়া উচিত। তাপমাত্রা 160° পৌঁছানোর আগে, অনুগ্রহ করে প্রায় 1°/S-এ গরম করার গতি নিয়ন্ত্রণ করুন। খুব দ্রুত গরম করলে, পিসিবি বোর্ড এবং উপাদানগুলির ক্ষতি হবে এবং পিসিবি বোর্ডটি আকারের বাইরে চলে যেতে পারে। অন্যদিকে, ফ্লাক্স খুব দ্রুত বাষ্পীভূত হয়। এবং এটি সোল্ডারিং টিন বল তৈরি করা সহজ। শিখর তাপমাত্রা সোল্ডার পেস্ট গলনাঙ্কের চেয়ে 20°-40° বেশি সেট করুন। রিফ্লো সময় 10S~60S সেট করুন। যদি শিখর তাপমাত্রা কম হয় বা রিফ্লো সময় কম হয় তবে এটি ওয়েল্ডিং মানের উপর প্রভাব ফেলবে এবং গুরুতরভাবে সোল্ডার পেস্ট গলিত না হওয়ার কারণ হবে। যদি শিখর তাপমাত্রা বেশি হয় বা রিফ্লো সময় বেশি হয় তবে ধাতব শক্তি জারিত হবে এবং ওয়েল্ডিং মানের উপর প্রভাব ফেলবে এবং গুরুতরভাবে উপাদান এবং পিসিবি বোর্ডের ক্ষতি হবে।
2. তাপমাত্রা তরঙ্গের সেট

সোল্ডার পেস্ট এবং উপরের ভিত্তির উপর ভিত্তি করে তরঙ্গ সেট করুন। বিভিন্ন সোল্ডার পেস্ট, বিভিন্ন তরঙ্গ নির্বাচন এবং সেট করুন। এছাড়াও, তাপমাত্রা তরঙ্গের পিসিবি, উপাদানের ঘনত্ব এবং আকারের সাথে সম্পর্ক রয়েছে। সাধারণত সীসা মুক্ত ওয়েল্ডিং তাপমাত্রা গলনাঙ্কের চেয়ে 40° বেশি হওয়া উচিত।

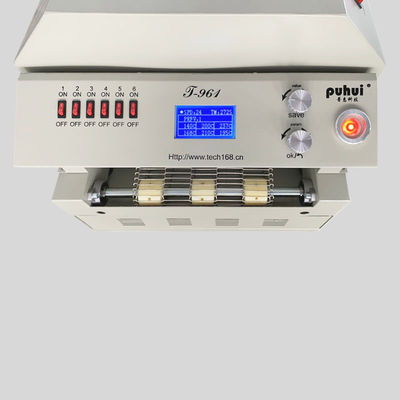

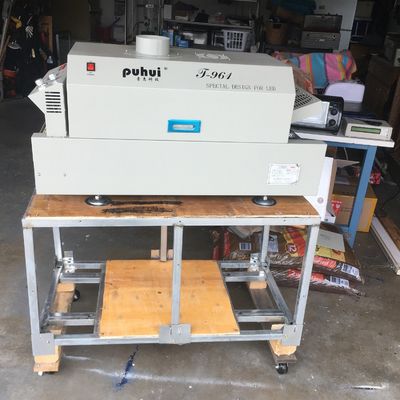

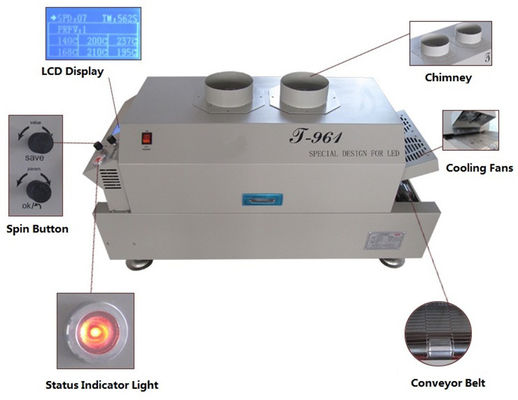

100% আসল ছবি নিচে দেওয়া হলো:

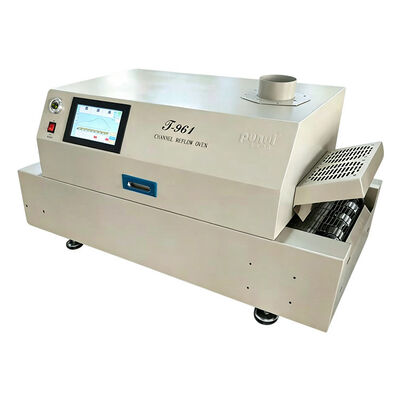

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 0

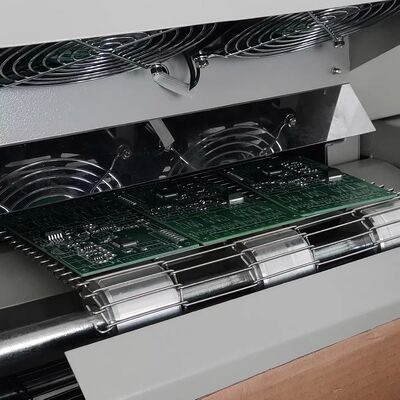

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 1

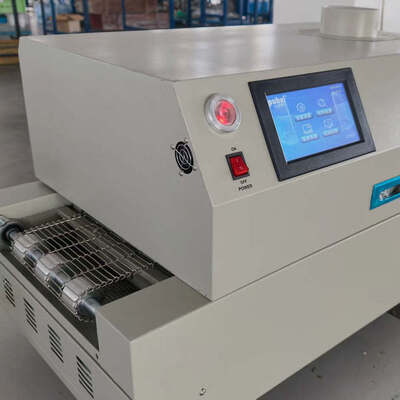

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 2


T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 3


T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 4


ছোট এসএমটি উত্পাদন লাইন সুপারিশ:

T961 ডেস্কটপ রিফ্লো ওভেন কনভেয়র 730 * 230 মিমি 6 টেম্প জোন 3.5KW সোল্ডারিং মেশিন 5

ওয়ারেন্টি:

ক্রয়ের সময় থেকে সম্পূর্ণ মেশিনের 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সর্বদা মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার নির্ভরযোগ্য সরাসরি সরবরাহ।
আমরা অনলাইন প্রশ্ন ও উত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।

এক থেকে এক বিক্রয়োত্তর পরিষেবা প্রদান করুন। জাহাজ পাঠানোর আগে প্রতিটি মেশিন 100% ভালোভাবে পরীক্ষা করা হয়।
