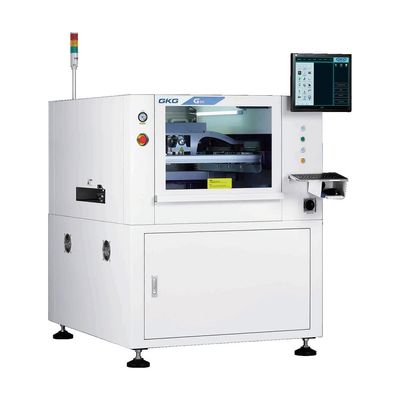

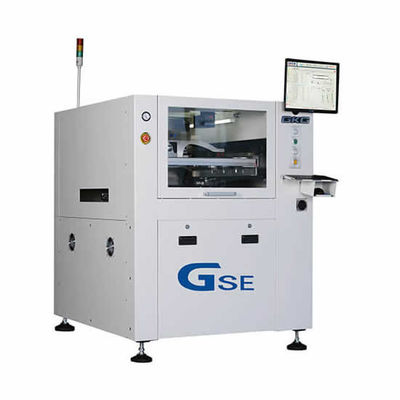

উচ্চ নির্ভুলতা GKG GSE সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার এসএমটি স্টেনসিল প্রিন্টার এসএমটি সমাবেশ লাইনের জন্য স্ক্রিন প্রিন্টিং মেশিন
বর্ণনা
জিকেজি জিএসই স্বয়ংক্রিয় স্টেনসিল প্রিন্টারটি একটি অভিন্ন রিং লাইট এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলো ব্যবহার করে, একটি নিয়মিত উজ্জ্বলতা ফাংশন দিয়ে সজ্জিত।এই নিশ্চিত করে যে সব ধরনের চিহ্নিত পয়েন্ট সঠিকভাবে স্বীকৃত করা যেতে পারেএই প্রিন্টারটি বিভিন্ন ধরণের পিসিবিগুলির জন্য উপযুক্ত, যার মধ্যে টিন প্লাটিং, তামা, সোনার প্লাটিং, টিন স্প্রে এবং এফপিসি রয়েছে, রঙ নির্বিশেষে।
GKG এর পেটেন্টকৃত গাণিতিক মডেলের বৈশিষ্ট্যযুক্ত, প্রিন্টারটি উচ্চ নির্ভুলতার গ্যারান্টি দেয়। GKG GSE এর সম্পূর্ণ স্বয়ংক্রিয় স্টেনসিল প্রিন্টার পরিষ্কারের সিস্টেমটি তিনটি পরিষ্কারের পদ্ধতি দিয়ে সজ্জিতঃভিজা পরিষ্কারগ্রাহক যদি পরিষ্কারের সময় কমাতে এবং উৎপাদন দক্ষতা বাড়াতে চান তবে এই পদ্ধতিগুলি একত্রে বা ম্যানুয়ালি ব্যবহার করা যেতে পারে।নতুন ডিজাইন করা উইপিং সিস্টেম স্টেনসিলের সাথে সম্পূর্ণ যোগাযোগ নিশ্চিত করে, এবং বর্ধিত ভ্যাকুয়াম শোষণ কার্যকরভাবে জাল থেকে অবশিষ্ট প্যাস্ট অপসারণ করে, কার্যকর স্বয়ংক্রিয় পরিষ্কার অর্জন করে।
GKG GSE সোল্ডার পেস্ট প্রিন্টারের সিসিডি উপাদান এবং পরিষ্কারের সিস্টেম পৃথক করা হয়। যখন সিসিডি কাজ করছে, এটি সার্ভো মোটরের উপর লোড কমাতে স্বতন্ত্রভাবে চলতে থাকে,এইভাবে মেশিনের গতি এবং নির্ভুলতা উন্নতপ্রিন্টারের অত্যন্ত অভিযোজিত ইস্পাত জাল ফ্রেম clamping সিস্টেম সব আকারের স্ক্রিন ফ্রেম মুদ্রণ করতে পারেন এবং উৎপাদন লাইন অপারেশন সময় দ্রুত মডেল পরিবর্তন করতে পারবেন।
জিকেজি জিএসই স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনের প্রধান প্রযুক্তিগত পরামিতিঃ
(1) মুদ্রণের নির্ভুলতাঃ ±0.025 মিমি
(2) পুনরাবৃত্তিযোগ্যতাঃ ± 0.01 মিমি
(3) মুদ্রণ চক্রঃ <7.5 সেকেন্ড
(৪) স্ক্রিন ফ্রেমের আকার ৪২০×৫২০ মিমি থেকে ৭৩৭×৭৩৭ মিমি পর্যন্ত
(5) মুদ্রণযোগ্য পিসিবি আকার 50×50 মিমি থেকে 400×310 মিমি
চার্মহাই কারখানার আসল উৎপাদন ভিডিওঃ
https://www.youtube.com/watch?v=R3ir1PpvFo4
| GKG GSE স্বয়ংক্রিয় স্টেনসিল প্রিন্টারের স্পেসিফিকেশনঃ |
| মডেল |
জিএসই |
| স্টেনসিল ফ্রেম |
ন্যূনতম আকার |
৩৭০*৩৭০ মিমি |
| সর্বাধিক আকার |
737*737 মিমি |
| পিসিবি |
ন্যূনতম আকার |
৫০*৫০ মিমি |
| সর্বাধিক আকার |
৪০০*৩৪০ মিমি |
| পিসিবি বেধ |
0.৪.৬ মিমি |
| পিসিবি তল ক্লিয়ার্যান্স |
১৫ মিমি |
| গ্যাপ (স্ন্যাপ অফ) |
০ ০ ২০ মিমি |
| কনভেয়র উচ্চতা |
900 ±40 মিমি |
| কনভেয়র দিক |
L>R, R>L, R>R, L>L (সফটওয়্যার নিয়ন্ত্রিত) |
| কনভেয়র প্রস্থ সমন্বয় |
অটো |
| কনভেয়র গতি |
1500mm/s ((MAX), প্রোগ্রাম নিয়ন্ত্রণ |
| স্থানান্তর পদ্ধতি |
এক পর্যায়ের পরিবহন রেলপথ |
| I/O ইন্টারফেস |
এসএমইএমএ |
| পিসিবি অবস্থান |
সমর্থন ব্যবস্থা |
চৌম্বক পিন, সমর্থন ব্লক, এবং ম্যানুয়ালি কাজ প্ল্যাটফর্ম সামঞ্জস্য |
| ক্ল্যাম্পিং সিস্টেম |
উপরে এবং নমনীয় পাশ clamping |
| সিকিউজি চাপ |
০ ০ ১০ কেজি |
| মুদ্রণের গতি |
১০ ∙ ২০০ মিমি/সেকেন্ড |
| পরিষ্কারের ব্যবস্থা |
অটো ভিজা/শুষ্ক/ভ্যাকুয়াম (3 উপায়) |
| CCD FOV |
8 x 6 মিমি |
| ট্রাস্টিয়াল অ্যালাইনমেন্ট |
অটো |
| মুদ্রণ মোড |
একক বা ডাবল স্কিউজ প্রিন্টিং |
| স্কিউজি টাইপ |
রবার স্প্রেগেজ/স্টিলের স্প্রেগেজ (কোণ ৪৫/৫৫/৬০) |
| দৃষ্টি |
উপরে/নীচে তাকান সিস্টেম, ডিজিট ক্যামেরা, জ্যামিতিক মিলে যাওয়া অবস্থান |
| মেশিন পারফরম্যান্স |
| পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.01 মিমি |
| মুদ্রণের নির্ভুলতা |
±0.025 মিমি |
| চক্র সময় |
< ৮ সেকেন্ড |
| (মুদ্রণ ও পরিষ্কারের সময় এবং ক্যামেরা বাদ দিয়ে) |
| মেশিন অপারেটিং প্রয়োজনীয়তা |
| বায়ু সরবরাহ |
৪ ∙ ৬ বার |
| পাওয়ার সাপ্লাই |
এসি, 220 ভি ± 10%, 50/60 হার্জ, একক ফেজ |
| বিদ্যুৎ খরচ |
৩ কিলোওয়াট |
| অপারেটিং তাপমাত্রা |
-২০°সি~+৪৫°সি |
| অপারেটিং আর্দ্রতা |
৩০ ০৬০ % |
| প্রিন্টার নিয়ন্ত্রণ |
পিসি নিয়ন্ত্রিত |
| মেশিনের মাত্রা |
1158 x 1362 x 1463 মিমি (L x W x H) |
| অপারেটিং সিস্টেম |
উইন্ডোজ এক্সপি বা তার বেশি |
| মেশিনের ওজন |
প্রায় ১০০০ কেজি |
| প্রযুক্তিগত উন্নয়ন এবং অগ্রগতির সাথে নির্দিষ্ট বর্ণনা পরিবর্তন হতে পারে। যদি পণ্যটি মেলে না, তবে প্রকৃত পণ্যটি প্রাধান্য পাবে। |

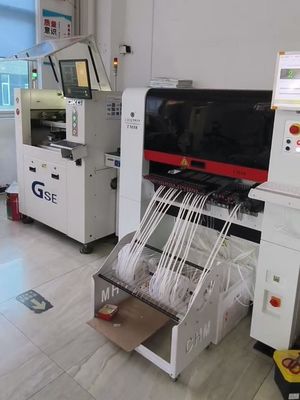

সম্পূর্ণ স্বয়ংক্রিয় SMT উৎপাদন লাইন কারখানার সাইটঃ
চার্মহাই SMT কারখানার উৎপাদন লাইন, আমরা PCB উত্পাদন প্রতিদিন মেশিনের স্থিতিশীলতা নিশ্চিত করতে।
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান করি। প্রতিটি মেশিন 100% জাহাজে পাঠানোর আগে ভালভাবে পরীক্ষা করা হয়।
