পণ্যের বিবরণ:
|
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন: | ± 20.0 মাইক্রন @ 6 σ, Cpk ≥ 2.0 | মুদ্রণের গতি / সাইকেল সময়: | 0-200mm/s |
|---|---|---|---|
| সর্বোচ্চ পিসিবি আকার: | 450*350 মিমি | ন্যূনতম PCB সাইজ: | 50*50 মিমি |
| পিসিবি বেধ: | 0.4 ~ 6 মিমি | Squeegee দৈর্ঘ্য: | 220-500 মিমি |
| নেট ওজন: | 1000 কেজি | মাত্রা: | 1140*1400*1480 মিমি |
| লক্ষণীয় করা: | ফুল অটো এসএমটি স্টেনসিল প্রিন্টার,সিল্ক স্ক্রিন প্রিন্টিং সোল্ডার পেস্ট প্রিন্টার |
||

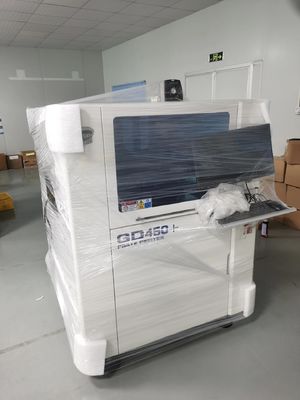

উচ্চ নির্ভুলতাGD450+সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার এসএমটি স্টেনসিল প্রিন্টার এসএমটি সমাবেশ লাইনের জন্য স্ক্রিন প্রিন্টিং মেশিন
বর্ণনা
GD450+ সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার একটি উচ্চ নির্ভুলতা ক্লাসিকাল মডেল, সহজ এবং নির্ভরযোগ্য, সঠিক পজিশনিং এবং সহজ কাঠামো সামঞ্জস্য। বাজারে বড় পরিমাণে বিক্রি,স্থিতিশীলতা নিশ্চিত.
1. সঠিক অপটিক্যাল পজিশনিং সিস্টেম
চার দিকের আলোর উত্স সামঞ্জস্যযোগ্য, আলোর তীব্রতা সামঞ্জস্যযোগ্য, আলো অভিন্ন, এবং চিত্র অধিগ্রহণ আরও নিখুঁত; ভাল সনাক্তকরণ (অসমতল চিহ্নিতকরণ পয়েন্ট সহ), টিনিংয়ের জন্য উপযুক্ত,তামার প্লাস্টিকগোল্ড প্লাটিং, টিন স্প্রে, এফপিসি এবং অন্যান্য ধরণের পিসিবি বিভিন্ন রঙের।
2. উচ্চ দক্ষতা এবং উচ্চ অভিযোজনযোগ্যতা স্টেনসিল পরিষ্কার সিস্টেম
নতুন উইপিং সিস্টেম স্টেনসিলের সাথে সম্পূর্ণ যোগাযোগ নিশ্চিত করে; শুকনো, ভিজা এবং ভ্যাকুয়াম এবং মুক্ত সমন্বয়ের তিনটি পরিষ্কারের পদ্ধতি নির্বাচন করা যেতে পারে; নরম পরিধান-প্রতিরোধী রাবার উইপিং প্লেট,সম্পূর্ণ পরিষ্কার, সুবিধাজনক disassembly, এবং ইউনিভার্সাল দৈর্ঘ্য wipepaper.
3. ইন্টেলিজেন্ট স্কিউজি সিস্টেম
বুদ্ধিমান প্রোগ্রামযোগ্য সেটিং, দুটি স্বাধীন সরাসরি মোটর চালিত squeegee, অন্তর্নির্মিত সুনির্দিষ্ট চাপ নিয়ন্ত্রণ সিস্টেম।
4. সহজ এবং নির্ভরযোগ্য পিসিবি অবস্থান ব্যবস্থা
এডাপ্টিভ পিসিবি বোর্ড বেধ, সফটওয়্যার টিউনযোগ্য নমনীয় পার্শ্ব চাপ এবং চৌম্বকীয় সমর্থন ডিভাইস।
| GD450+ নির্দিষ্টকরণ | |
| পিসিবিপ্যারামিটার | |
| সর্বাধিক PCB আকার (X x Y) | ৪৫০ মিমি x ৩৫০ মিমি |
| পিসিবি আকার (ওয়াই এক্স এক্স) | 50 মিমি x 50 মিমি |
| পিসিবি বেধ | 0.4mm~14mm |
| ওয়ারপেজ | সর্বাধিক পিসিবি ডায়াগোনাল ১% |
| সর্বাধিক পিসিবি ওজন | ১০ কেজি |
| পিসিবি মার্জিন ফাঁক | 3 মিমি ((কনভেয়র বেল্ট PCB/ফ্রেম স্পর্শ প্রস্থ) |
| সর্বাধিক নীচের ফাঁক | ১৫ মিমি |
| কনভেয়র গতি | 1500mm/s (সর্বোচ্চ) |
| কনভার্টার উচ্চতা | 900±40 মিমি |
| কনভেয়র দিক | L R, R L, L L, R R |
| কনভেয়র পদ্ধতি | একক রেল |
|
পিসিবি ফিক্সিং পদ্ধতি |
সফটওয়্যার নিয়ন্ত্রিত চাপ ইলাস্টিক পার্শ্ব চাপ (বিকল্পঃ 1, নীচের সামগ্রিক শোষণ ভ্যাকুয়াম;2, তল মাল্টি-পয়েন্ট এলাকা ভ্যাকুয়াম; 3, প্রান্ত লকিং সাবস্ট্র্যাট clamping) |
| পিসিবি সমর্থন পদ্ধতি | চৌম্বকীয় আঙ্গুল, সমান উচ্চ ব্লক, ভ্যাকুয়াম শোষণ গহ্বর ((বিকল্পঃ গ্রিড-লোক) |
| মুদ্রণ পরামিতি | |
| প্রিন্টার হেড | রৈখিক মোটর প্রকারের ক্লোজ লুপ প্রিন্টিং হেড |
| স্টেনসিল ফ্রেমের আকার | ৩৭০ মিমি x ৪৭০ মিমি ~ ৭৩৭ মিমি x ৭৩৭ মিমি |
| সর্বাধিক মুদ্রণ ক্ষেত্র (X x Y) | ৪৫০ মিমি x ৩৫০ মিমি |
| স্ক্র্যাপার প্রকার | স্টিল স্ক্র্যাপার/গাম স্ক্র্যাপার ((৪৫°/৫৫°/৬০) |
| স্ক্র্যাপারের দৈর্ঘ্য | 220 মিমি থেকে 500 মিমি |
| স্ক্র্যাপারের উচ্চতা | ৬৫±১ মিমি |
| স্ক্র্যাপারের বেধ | 0.25 মিমি ডায়মন্ডের মত কার্বন লেপ |
| মুদ্রণ পদ্ধতি | একক বা দ্বৈত স্ক্র্যাপার |
| ছাঁচ মুক্ত দৈর্ঘ্য | 0.02 মিমি থেকে 12 মিমি |
| মুদ্রণ | 0 ~ 200 মিমি/সেকেন্ড |
| মুদ্রণ চাপ | 0.৫-১০ কেজি |
| মুদ্রণের দৈর্ঘ্য | ±২৫০ মিমি (মধ্য থেকে) |
| পরিষ্কারের ব্যবস্থা | |
| পরিষ্কারের পদ্ধতি ভ্যাকুয়াম শুকনো পরিষ্কার-ভ্যাকুয়াম ভিজা পরিষ্কার-শুষ্ক পরিষ্কার (প্রোগ্রামিং নিয়ন্ত্রণ) | |
| পরিষ্কারের দিক এগিয়ে-পিছিয়ে,পিছিয়ে-পিছিয়ে পরিষ্কার (প্রোগ্রামকৃত নিয়ন্ত্রণ) | |
| ক্যামেরা প্যারামিটার | |
| ইমেজিং এলাকা (এফওভি) | 6.৪ মিমি x ৪.৮ মিমি |
| প্ল্যাটফর্ম সামঞ্জস্যের পরিসীমা | এক্স,ওয়াইঃ ± ৭.০ মিমি,θ: ± ২.০ ডিগ্রি। |
| ডেটাম পয়েন্টের ধরন | স্ট্যান্ডার্ড ফর্ম রেফারেন্স পয়েন্ট (SMEMA স্ট্যান্ডার্ড দেখুন), প্যাড/হোল |
| ক্যামেরা সিস্টেম | একক ক্যামেরা, একক উপরের/নিচের ইমেজিং ভিউ সিস্টেম, জ্যামিতিক মিটিং পজিশনিং |
| ফাংশন প্যারামিটার | |
| চিত্রের ক্যালিব্রেশনের পুনরাবৃত্তিযোগ্যতা | ±10.0um @6 σ,Cp ২ এর বেশি।0 |
| মুদ্রণ পুনরাবৃত্তি সঠিকতা | ±20.0um @6 σ,Cp ২ এর বেশি।0 |
| চক্র সময় | ৭ সেকেন্ডের কম |
| পণ্য পরিবর্তনের সময় | ৫ মিনিটের কম |
| সরঞ্জাম | |
| পাওয়ার সাপ্লাই | AC220V±10%,50/60HZ,15A |
| বায়ু সরবরাহ | ৪-৬ কেজি/সেমি, ১০.০ মিমি টিউব |
| অপারেটিং সিস্টেম | উইন্ডোজ এক্সপি |
| মাত্রা | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| ওজন | ১০০০ কেজি |
| তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ ব্যবস্থা(বিকল্প) | |
| তাপমাত্রা নিয়ন্ত্রণ পরিসীমা | ২৩±৩°সি |
| আর্দ্রতা নিয়ন্ত্রণ পরিসীমা | ৪৫-৭০% আরএইচ৪ |
1. স্বয়ংক্রিয় সোল্ডার পেস্ট ভরাট ফাংশন
স্টেনসিলের মধ্যে লেদারের গুণমান এবং লেদারের পরিমাণ নিশ্চিত করার জন্য নিয়মিত এবং স্থির পয়েন্ট স্বয়ংক্রিয়ভাবে লেদারের প্যাস্ট যুক্ত করা হয়।যাতে গ্রাহক দীর্ঘ সময় ধরে স্থিতিশীল এবং অবিচ্ছিন্ন মুদ্রণের মান নিশ্চিত করতে পারে, উৎপাদনশীলতা বৃদ্ধি।
রিয়েল-টাইম মনিটরিং করতে পারেন রোল ব্যাসার্ধ স্ক্রিন ট্রিগার স্বয়ংক্রিয়ভাবে কার্যকারিতা যোগ
2. স্টেনসিলের সোল্ডার পেস্ট মার্জিন সনাক্তকরণ ফাংশন
স্টেনসিলের উপর লোডার পেস্ট মার্জিনের রিয়েল-টাইম সনাক্তকরণ, টিন ভরাট করার জন্য বুদ্ধিমান অনুরোধ
3. স্টেনসিল প্লাগিং সনাক্তকরণ ফাংশন
স্টেনসিলের উপরে আলোর উৎসকে ক্ষতিপূরণ দিয়ে, সিসিডি ব্যবহার করা হয় রিয়েল টাইমে জালটি পরীক্ষা করতে, যাতে পরিষ্কারের পরে স্টেনসিলটি অবরুদ্ধ হয়েছে কিনা তা দ্রুত সনাক্ত করা এবং বিচার করা যায়,এবং স্বয়ংক্রিয়ভাবে পরিষ্কার করা, যা পিসিবি এর ২ ডি সনাক্তকরণের একটি পরিপূরক।
4. স্বয়ংক্রিয় বিতরণ ফাংশন
বিভিন্ন মুদ্রণ প্রক্রিয়া প্রয়োজনীয়তা অনুসারে, পিসিবি মুদ্রণের পরে টিন,লাইন অঙ্কন,ফিলিং এবং অন্যান্য কার্যকরী ক্রিয়াকলাপগুলি সঠিকভাবে বিতরণ করতে পারে।
5. স্কিউগি চাপ-বন্ধ লুপ ফিডব্যাক নিয়ন্ত্রণ
একটি সুনির্দিষ্ট ডিজিটাল চাপ সেন্সর কন্ট্রোল সিস্টেমে নির্মিত, স্কিউগির চাপ ফিডব্যাক সিস্টেমের মাধ্যমে, এটি সঠিকভাবে স্কিউগির মূল চাপ মান প্রদর্শন করতে পারে,বুদ্ধিমানভাবে squeegee চাপ গভীরতা সামঞ্জস্যএটি প্রিন্টিং প্রক্রিয়ার ধ্রুবক চাপ মান নিশ্চিত করে এবং সর্বোচ্চ প্রক্রিয়া নিয়ন্ত্রণ অর্জন করে এবং উচ্চ ঘনত্ব এবং সূক্ষ্ম ব্যবধান ডিভাইসগুলির নিখুঁত মুদ্রণ উপলব্ধি করে।
6. তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ ফাংশন
মুদ্রণ যন্ত্রের স্থিতিশীল শারীরিক বৈশিষ্ট্য নিশ্চিত করার জন্য মুদ্রণ যন্ত্রের তাপমাত্রা এবং আর্দ্রতা স্বয়ংক্রিয় নিয়ন্ত্রন এবং তত্ত্বাবধান।
7. চৌম্বকীয় স্কিউজি
চৌম্বকীয় শোষণ স্কিউজি ব্লেড, স্ক্রু গর্ত অবস্থান মোডের পরিবর্তে, সুবিধাজনক এবং দ্রুত প্রতিস্থাপন।
8. ভ্যাকুয়াম সাকশন প্লেট এবং আপপারপ্রেস ফাংশন
এটি বোর্ডের বিকৃতি কার্যকরভাবে কাটিয়ে উঠতে স্বয়ংক্রিয়ভাবে বিভিন্ন আকার এবং বেধের পিসিবি ক্ল্যাম্প করতে পারে, নিশ্চিত করুন যে টিনটি সমানভাবে মুদ্রিত হয়েছে।
9. সমর্থন MES সিস্টেম বিজোড় ডকিং
এটি ক্লায়েন্টের পিসিবিতে 1 ডি কোড 2 ডি কোড স্ক্যান করতে পারে এবং প্রাসঙ্গিক তথ্য রেকর্ড করতে পারে যা ক্লায়েন্টের এমইএস সিস্টেমের সাথে ভাগ করা যেতে পারে। এমইএস সিস্টেম 2 ডি কোড, 1 ডি কোড,মোবাইল আইওটি এবং গুদামজাত সামগ্রী প্রস্তুতি এবং প্রতিরোধের উপর বৈজ্ঞানিক ব্যবস্থাপনা পরিচালনার জন্য অন্যান্য প্রযুক্তি, ইনকামিং উপাদান পিকিং ম্যানেজমেন্ট, উপাদান লোডিং এবং ত্রুটি প্রতিরোধ,উত্পাদন সময়সূচী,গুণমান ট্র্যাকযোগ্যতা,ক্যানবান নিয়ন্ত্রণ,ইত্যাদি এসএমটি উত্পাদন প্রক্রিয়াতে।উৎপাদন দক্ষতা উন্নত করার জন্য অপ্টিমাইজেশান প্রক্রিয়ার মাধ্যমে,পণ্যের গুণমান উন্নত করা,উৎপাদন চক্র সংক্ষিপ্ত করা,উৎপাদন ব্যয় হ্রাস করা,একটি ব্যাপক এবং বৈজ্ঞানিক ট্রেসেবিলিটি ব্যবস্থাপনা অর্জনের জন্য,বাজারের পরিবর্তনে দ্রুত প্রতিক্রিয়া জানাতে উদ্যোক্তাদের সহায়তা করা, মূল প্রতিযোগিতামূলকতা উন্নত।
10.এসপিআই অনলাইন ফাংশন ইন্টারফেস
এসপিআই-র সাথে সংযোগ স্থাপন করে একটি বন্ধ-ওপ সিস্টেম গঠিত হয়। ত্রুটিযুক্ত এসপিআই মুদ্রণের প্রতিক্রিয়া তথ্য পাওয়ার পরে, মেশিনটি স্বয়ংক্রিয়ভাবে এসপিআই প্রতিক্রিয়া অনুসারে অফসেট সামঞ্জস্য করবে।XY অফসেট 3PC মধ্যে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে. এবং স্টেনসিল পরিষ্কার করুন, মুদ্রণের গুণমান এবং উত্পাদন দক্ষতা উন্নত করুন, একটি সম্পূর্ণ মুদ্রণ ফিডব্যাক সিস্টেম গঠন করুন।
সম্পূর্ণ স্বয়ংক্রিয় SMT উৎপাদন লাইন কারখানার সাইটঃ
চার্মহাই, শীর্ষ চীনা ব্র্যান্ড।
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
