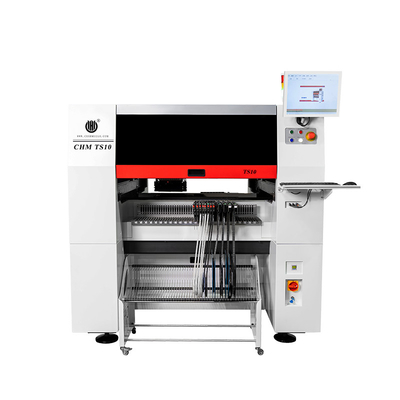

উন্নত TS10 উচ্চ গতির SMT 100 ফিডার স্লট সহ সম্পূর্ণ স্বয়ংক্রিয় পিক এবং স্থান মেশিন
বড় বড় এসএমটি উৎপাদন লাইন, পিসিবি সমাবেশ লাইন, পিসিবিএ উৎপাদন,01005 সমর্থিত,CPK≥1.0
পরিচিতি
TS10 দশ মাথা উচ্চ নির্ভুলতা, উচ্চ গতির সাধারণ-বিশ্বব্যাপী পিক এবং স্থান মেশিন
1সর্বোত্তম গতি:৪২০০০ সিপিএইচ(আমাদের কোম্পানির সেরা শর্তে)
2. মাউন্টিং নির্ভুলতাঃ ((xy) + 0.03mmসিপিকে> ১0
3. উপাদান মাউন্ট পরিসীমাঃ ইঞ্চি আকার01005- 36mmX36mm এবং বৃহত্তর উপাদান
4. ঐচ্ছিকঃ নীল আলো স্ক্যান, লেন্স মাউন্ট, 1.2m দীর্ঘ PCB মাউন্ট উত্পাদন
এখানে থেকে TS10 এর ক্যাটালগ ডাউনলোড করতে ক্লিক করুনঃ TS10 - ক্যাটালগ.pdf
চার্মহাই TS10 এর স্পেসিফিকেশনঃ
| মাত্রা |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| ওজন |
১৯৩০ কেজি |
| পাওয়ার সাপ্লাই |
AC380V (50Hz, তিন ফেজ), 4.5kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
১০টি মাথা |
| মাউন্ট গতি |
43000cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
(XY) ± 0.03 মিমিCPK≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
| উপাদান প্রকার |
01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA ইত্যাদি
(রেসিস্টর/ক্যাপাসিটার/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| উপাদান পরিসীমা |
ইঞ্চি আকার 0201 থেকে 36mm * 36mm, এবং বৃহত্তর উপাদান মাউন্ট। |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
600mm(L) × 400mm(W) (স্ট্যান্ডার্ড);
1200mm ((L) × 400mm ((W) (ঐচ্ছিক) |
| পিসিবি পরিবহন |
৩ সেকশন রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন(৩৭ গর্তের ডোজেল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসনিক A6 সার্ভো মোটর (ডাবল মোটর দ্বারা Y অক্ষ); নমনীয় এস-কার্ভ ত্বরণ এবং deceleration গ্রহণ |
| ট্রান্সমিশন ব্যবস্থা |
X&Y অক্ষ THK গ্রাউন্ড বল স্ক্রু এবং THK নিঃশব্দ রৈখিক গাইড গ্রহণ করে(ডাবল স্ক্রু সহ Y অক্ষ) |
| খাওয়ানোর ব্যবস্থা |
১০০ এনটিটি8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা×১০ (অংশের আকার প্রযোজ্যঃ ১৬mm×১৬mm);
আইসি ক্যামেরা × ১ (অংশের আকার প্রযোজ্যঃ ৩৬ মিমি × ৩৬ মিমি);
এটি ইমেজ সেলাইয়ের কাজ করে।
মার্ক ক্যামেরা × 2 |
হাইলাইট করুন:
1. সিপিকে সনাক্তকরণ সমর্থন,মিনি উপাদান 01005
2. Y-অক্ষ গ্রহণ করেযমজ সার্ভো মোটরনিয়ন্ত্রণ ব্যবস্থা
3. স্বয়ংক্রিয় তাপীয় ক্ষতিপূরণ সংশোধন সিস্টেম
4. অন্তর্নির্মিত ভ্যাকুয়াম পাম্প + solenoid ভালভ গঠন
5.স্বয়ংক্রিয় নল পরিবর্তন(৩৭ সেট নজল লাইব্রেরি)
6. পিসিবি সমর্থন ডিভাইস
7. ডাবল মার্ক ক্যামেরা, বড় PCB জন্য ভাল
8..
আরো মেশিন বৈশিষ্ট্য জন্য, আমাদের অ্যাকাউন্ট ম্যানেজার পরামর্শ করুন

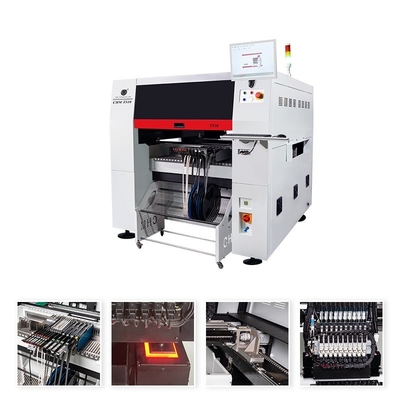

টিএস ১০-এর হাইলাইটঃ
1/ই-অক্ষটি টুইন সার্ভো কন্ট্রোল সিস্টেম গ্রহণ করে
Y-অক্ষটি দ্বৈত প্যানাসনিক A6 সার্ভো মোটর,THK গ্রাউন্ড স্ক্রু,নিরব লাইনারি গাইড গ্রহণ করে
২/সিপিকে সনাক্তকরণ সমর্থন
প্রক্রিয়া সক্ষমতা স্থিতিশীল এবং গ্যারান্টিযুক্ত থাকা নিশ্চিত করা
3/বড় আকারের উপাদান সনাক্তকরণ(সহজভাবে তুলতে, সনাক্ত করতে এবং সঠিকভাবে মাউন্ট করতে) যখন lC ক্যামেরা স্বীকৃতি এলাকা অতিক্রম করা হয়, সেগমেন্টেশন স্বীকৃতি সমর্থন করা হয় এবং একটি সম্পূর্ণ ডিভাইস চিত্র স্বয়ংক্রিয়ভাবে গঠিত হয়
৪/এএনসি (অটোমেটিক নোজেল চেঞ্জার)
স্বয়ংক্রিয় নল বিতরণ এবং স্বয়ংক্রিয় নল প্রতিস্থাপন5/স্বয়ংক্রিয় তাপ ক্ষতিপূরণ সংশোধন সিস্টেম। সরঞ্জাম দীর্ঘমেয়াদী কাজ স্থিতিশীলতা নিশ্চিত

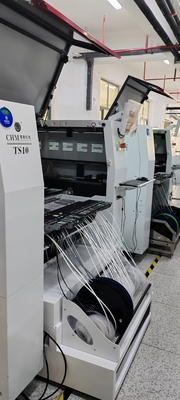

TS10 আমাদের কারখানার বাস্তব ছবিঃ১০০টি ফিডার স্লট (ফুজি এনএক্সটি ইলেকট্রিক ফিডার দিয়ে কাজ করুন):

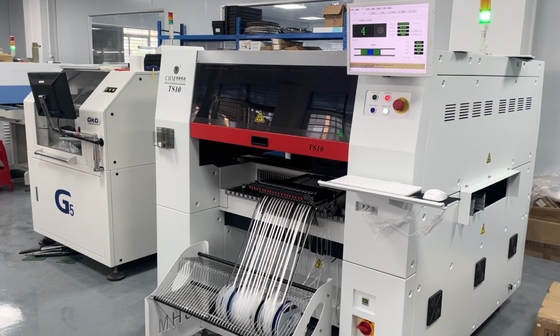

গ্রাহকের সাইটঃ
নমুনাঃ
চার্মহাই কারখানার সরাসরি সরবরাহ:
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
