পণ্যের বিবরণ:
|
| ফিডার: | letf: 29pcs; letf: 29pcs; right:29pcs (total 58pcs) ডান: 29pcs (মোট 58pcs) | বসানো মাথা: | 2 পিসি |
|---|---|---|---|
| অগ্রভাগ: | 4 অগ্রভাগ (জুকি) | গতি: | 3000cph with vision; দৃষ্টি সহ 3000cph; without vision 5000cph দৃষ্টিশক্তি ছ |
| সঠিকতা: | 0.025 মিমি | পদ্ধতি: | এমবেডেড লিনাক্স সিস্টেম |
| প্রকার: | অল-ইন-ওয়ান মেশিন, বাইরের পিসির দরকার নেই | সাপোর্ট: | কাট টেপ, ব্যাচ বোর্ড, কাস্টম আইসি ট্রে |
| লক্ষণীয় করা: | অল ইন ওয়ান এসএমটি মেশিন,58 পিসি ফিডার ছোট এসএমটি মেশিন,এআইও ডেস্কটপ পিক অ্যান্ড প্লেস মেশিন |
||
CHMT48VB 58pcs Feeders All in one Machine Charmhigh Desktop Pick and Place Machine Small SMT Machine
CHMT48VB 58pcs Feeders (Double stack) Charmhigh Desktop Pick and Place Machine
উন্নত পিক এবং প্লেস মেশিন 110v 220V ইংরেজি সংস্করণ সিই পাস
ছোট ব্যাচ উত্পাদন এবং প্রোটোটাইপিংয়ের জন্য খুব উপযুক্ত!
বর্ণনা:
এই CHMT48VB CHMT48VA এর একটি আপডেট সংস্করণ, যার মধ্যে মোট 58pcs (বাম 29pcs + ডান 29pcs) সহ ডুয়েল সাইড ফিডার অন্তর্ভুক্ত ছিল।এটি অল-ইন-ওয়ান মেশিন, অন্য কোন যন্ত্রাংশ কেনার প্রয়োজন নেই, মেশিনটি পাওয়ার পর কাজের জন্য প্রস্তুত।
উপযুক্ত প্রোটোটাইপ নির্মাতা, শখ, ডেভেলপার, এবং উন্নয়ন গোষ্ঠী এবং ছোট কারখানা ব্যাচ উত্পাদন জন্য।
পিক অ্যান্ড প্লেস মেশিনের জন্য এইচএস কোড: 8479896200
CHMT48VB গ্রাহকের কাছ থেকে কাজের ভিডিও:
www.youtube.com/watch?v=qu-O6umaNHE
www.youtube.com/watch?v=xF7N4crTOtQ (সুইডেন)
www.youtube.com/watch?v=wYl5Az9xgec (চীন)
CHMT48VB আইসি স্থাপন:
www.youtube.com/watch?v=I-g8x98jmz0
Charmhigh CHMT48VB এর বিশেষ উল্লেখ:
| মডেল | CHM-T48VB |
| পিসিবি এলাকা | 10 মিমি*10 মিমি - 355 মিমি*355 মিমি |
| XY অক্ষ ভ্রমণ | 420*460 মিমি |
| জেড অক্ষ চলন্ত পরিসীমা | 15 মিমি |
| বসানো মাথা | 2 পিসি |
| ফিডার |
বাম 29pcs + ডান 29pcs |
| ভিশন সিস্টেম | ডুয়াল ক্যামেরা (আপ এবং ডাউন ক্যামেরা) |
| ড্রাইভ | ক্লোজড-লুপ কন্ট্রোল স্টেপার সার্ভো ড্রাইভ সিস্টেম, নিশ্চিত করুন যে কখনই স্টেপ হারাবেন না |
| জেড অক্ষ স্ব-ফেরত সনাক্তকরণ | হ্যাঁ, অগ্রভাগ ভাঙা প্রতিরোধ করুন |
| পিন সেল্ফ-রিটার্ন টানুন | হ্যাঁ |
| উপাদান সনাক্তকরণ পদ্ধতি ফাঁস | ভ্যাকুয়াম সনাক্তকরণ, দৃষ্টি সনাক্তকরণ |
| টাচ স্ক্রিন | 7 ”ইন্ডাস্ট্রি টাচ স্ক্রিন (ইউএসবি মাউস সাপোর্ট) |
| প্রধান বোর্ড | স্বাধীন গবেষণা শিল্পের প্রধান বোর্ড |
| পদ্ধতি | এমবেডেড লিনাক্স সিস্টেম |
| মাউন্ট গতি | 4000cph (দৃষ্টি বন্ধ);3000cph (ভিশন অন) |
| মাউন্ট করা নির্ভুলতা | ± 0.025 মিমি |
| উপাদান | 0402-5050, SOP, QFN (টেপ প্রস্থ: 8MM, 12MM, 16MM, 24MM) |
| মেশিনের মাত্রা | এল 960 মিমি* ওয়াট 705 মিমি* এইচ 335 মিমি |
| ভ্যাকুয়াম পাম্প | -92KPA (2pcs, বিল্ড-ইন, মিউট টাইপ) |
| বাহ্যিক বায়ু উৎস | কোন প্রয়োজন নেই (মেশিন বিল্ড-ইন মিউট ভ্যাকুয়াম পাম্প 2pcs) |
| বাহ্যিক পিসি | বাহ্যিক পিসির প্রয়োজন নেই |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V (110V), 50Hz/60hz |
| নিট ওজন | 68 কেজি |
| মোট ওজন | 82 কেজি / 118*80*52 সেমি / 0.49 মি³ |
প্রতিযোগিতামূলক সুবিধা:
1. সুবিধাজনক সফ্টওয়্যার, এমবেডেড লিনাক্স সিস্টেম মেশিনের, স্থিতিশীল শিল্প প্রধান বোর্ড, স্বাধীন অপারেশন, বাহ্যিক কম্পিউটারের প্রয়োজন নেই, অপারেশন সহজ এবং আরও সুবিধাজনক, দ্রুত শিখুন।
2. ইন-বিল্ড টাচ স্ক্রিন, কোন বাহ্যিক মনিটর প্রয়োজন, রুম সংরক্ষিত, আরো সুবিধাজনক অপারেশন, ইউএসবি মাউস পাশাপাশি সমর্থিত।
3. উপরে এবং নীচে দুটি ভিশন ক্যামেরা, প্রতিটি উপাদানগুলির অবস্থান সংশোধন করুন, আপনি প্রতিটি উপাদানগুলির জন্য পর্দা থেকে দৃষ্টি চিত্র দেখতে পারেন (সর্বোচ্চ উপাদান আকার 22*22 মিমি)

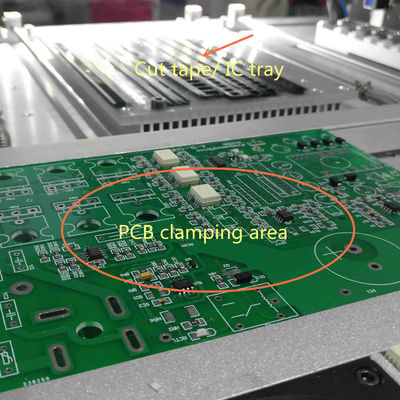

4. এটা আছে নমনীয় PCB clamping দৃi়তা, পিসিবি বিভিন্ন আকারের জন্য উপযুক্ত।
5. এটি সমর্থিত কাস্টম আইসি ট্রে, আইসি ট্রে মেশিনের টেবিলে ঠিক করা যায়।
6. 2pcs সঙ্গে দুটি মাউন্ট মাথা জুকি অগ্রভাগ, জুকি অগ্রভাগ চুম্বকের ভিতরে, তাই এটি আঙুল দিয়ে মুছে ফেলা যায়, রেঞ্চ, অগ্রভাগ দিয়ে বিচ্ছিন্ন করার দরকার নেই ঘূর্ণন কোণ -180 ডিগ্রী থেকে +180 ডিগ্রী।
7। অল-ইন-ওয়ান মেশিন, 29pcs ফিডার মেশিনে অন্তর্ভুক্ত, অন্যান্য যন্ত্রাংশ কেনার প্রয়োজন নেই, মেশিন কাজ করতে প্রস্তুত.
8। জেড অক্ষ সনাক্তকরণ, মিঅচিনের টান সুই স্বয়ংক্রিয়ভাবে মূলের দিকে ফিরে আসে যাতে অগ্রভাগ ভেঙে না যায়।
9. সর্বোচ্চ উচ্চতা উপাদান সমর্থন 5mm।
10 ক্লোজড-লুপ কন্ট্রোল, এক্স, ওয়াই এক্সিস এনকোডার সহ, ধাপের বাইরে নয়।
11. PCB দুটি কম্পোনেন্ট পজিশন দ্বারা ক্যালিব্রেটেড, তারপর বাকি কম্পোনেন্ট স্বয়ংক্রিয়ভাবে ক্যালিব্রেটেড হবে।
12. ভ্যাকুয়াম সনাক্তকরণের সাথে, স্বয়ংক্রিয় খাওয়ানোর সাথে, যদি একটি উপাদান বাঁকা হয়ে যায়, এটি স্বয়ংক্রিয়ভাবে এটি জমা জমিতে ফেলে দেবে, তারপর আবার মাউন্ট করার জন্য একটি নতুন বাছুন।
13. সঙ্গে দৃষ্টি সনাক্তকরণ, ক্যামেরা স্বয়ংক্রিয় সংশোধন উপাদান কোণ এবং পিসিবি বোর্ড সঠিক জায়গায় স্থাপন করবে।যদি মাথাগুলি উপাদানগুলি না তুলছে, ক্যামেরা এটি সনাক্ত করবে এবং আবার বাছতে ফিরে যাবে, 3 বার বাছাই করবে না, মেশিন অ্যালার্ম দেবে এবং থামবে, সরবরাহ সামগ্রীর পরে, তারপর কাজ চালিয়ে যেতে হবে, আবার শুরু করার দরকার নেই।
14. কনভার্ট টুল (পিসি ভার্সন), কম্পিউটারে ওয়ার্ক ফাইল এডিট করুন এবং ইউএসবি পোর্টের মাধ্যমে কাজের ফাইল লোড করুন, দ্রুত এবং সুবিধাজনক।
15. সমর্থন প্যানেলযুক্ত বোর্ড।
16. যদি আপনার পিসিবি ফাইল না থাকে, আপনি করতে পারেন একটি নতুন কাজের ফাইল তৈরি করুন সরাসরি মেশিনে প্রোগ্রাম করতে।
17. সমর্থন একক পদক্ষেপ.
18. সমর্থন টেপ/ বাল্ক উপাদান/ নল উপাদান কাটা।
কেন Charmhigh নির্বাচন?
1. পেশাগত desgin এবং রুম সংরক্ষিত।
2. ব্যবহারকারী বান্ধব অপারেশন, পেশাদার এসএমটি ইঞ্জিনিয়ার, এন্ট্রি-লেভেল ডিভাইস প্রয়োজন নেই
3।একটি মেশিন - ইন্টিগ্রেটেড অপারেশন, কোন অতিরিক্ত পাম্প বা পিসি বা কোন সহায়ক সুবিধা প্রয়োজন
4. উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা, ম্যানুয়াল কাজের ত্রুটি তৈরি করে
5. ব্যয় সাশ্রয়ী, একটি পেশাদারী স্বয়ংক্রিয় SMT উত্পাদন লাইনের মালিক হওয়ার জন্য ব্যয় হ্রাস করুন
6. ডোর টু ডোর সেবা, 3-5 কার্যদিবসের ডেলিভারি সহ আন্তর্জাতিক এক্সপ্রেস
7. ল্যাবরেটরি রিসার্চ এবং ডেভেলপমেন্টের জন্য বিশেষ, নমুনা, কোন পেটেন্ট এবং ডিজাইন প্রকাশকে এড়াতে।
8. একটি মেশিন ৫ টি সোল্ডারিং স্টাফের সমান, সহজে পরিচালনা এবং খরচ সাশ্রয়ী।ছোট ব্যাচ উৎপাদনের জন্য ভাল।
9. Charmhigh কারখানা সরবরাহ, আমাদের মেশিন যন্ত্রাংশ সব গবেষণা এবং নিজেদের দ্বারা উত্পাদন হয়।সেবা-পরবর্তী খুচরা যন্ত্রাংশ কখনোই বন্ধ হয় না।
10. Charmhigh 2009 সাল থেকে SMT Pick and Place মেশিনের একজন পেশাদার প্রস্তুতকারক। সমস্ত সফটওয়্যার আমাদের নিজেদের দ্বারা গবেষণা করা হয়।
CHMT48VB এর জন্য স্ট্যান্ডার্ড আনুষাঙ্গিক:
1) পিক অ্যান্ড প্লেস মেশিন CHMT48VB 1
2) জুকি অগ্রভাগ মোট 4pcs (503, 504, 505, 506 আকার)
3) 8G USB ড্রাইভার 1
4) পাওয়ার কর্ড 1
5) সুই টানুন 2
6) পুল পিনের জন্য কুণ্ডলী 1
7) ক্যামেরা পজিশনিং ব্ল্যাক বোর্ড 1
8) হেক্স রেঞ্চ 6
9) টুইজার 1
10) ব্রাশ 1
11) টাচ স্ক্রিনের জন্য কলম 1
12) আইসি ট্রে জন্য স্থিরতা 4
13) গ্রীস 1
14) ইংরেজি ব্যবহারকারী ম্যানুয়াল 1
100% বাস্তব ছবি:
গ্রাহকদের কাছ থেকে 100% বাস্তব প্রতিক্রিয়া, সেরা বিক্রয় মডেল CHMT48VB:
পিসিবি নমুনা:
দয়া করে নোট করুন:
পিক এবং প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট, কিউসি পাস।
এটি অল-ইন-ওয়ান মেশিন, ব্যবহারের জন্য প্রস্তুত!
আপনি যখন এটি পান তখন আপনি এটি ব্যবহার করতে পারেন।ভাল বিক্রয়োত্তর প্রযুক্তি সহায়তা, অনুগ্রহ করে এটি আত্মবিশ্বাসের সাথে কিনুন।
আপনার পিক এবং প্লেস মেশিন দিয়ে উপভোগ করুন!
পরিষেবা এবং পাটা:
সম্পূর্ণ মেশিনের ওয়ারেন্টি পিরিয়ড আছে 1 বছর ক্রয় এবং আজীবন সেবার সময় থেকে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ, কারখানা নির্ভরযোগ্য সরাসরি সরবরাহ প্রদান করি।
আমরা অনলাইন Q/A এবং সমস্যা সমাধান এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।
একের পর এক বিক্রয়োত্তর সেবা প্রদান করুন। জাহাজ ছাড়ার আগে প্রতিটি মেশিন 100% ভালভাবে পরীক্ষা করা হয়েছে।
