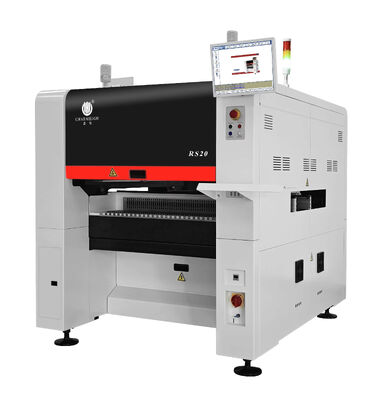

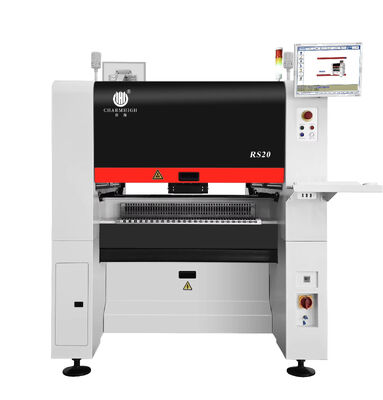

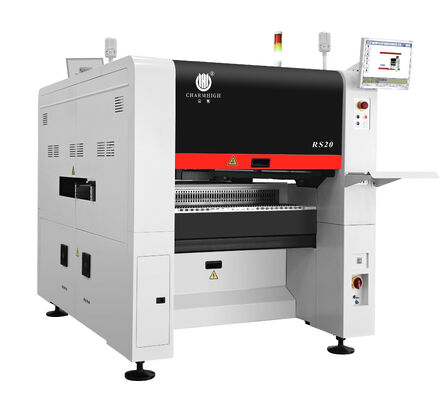

20 হেড RS20 ম্যাগলেভ পিক অ্যান্ড প্লেস মেশিন এসএমটি মাউন্টার পিসিবি সমাবেশ

বড় ইমেজ : 20 হেড RS20 ম্যাগলেভ পিক অ্যান্ড প্লেস মেশিন এসএমটি মাউন্টার পিসিবি সমাবেশ

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Charmhigh
সাক্ষ্যদান:	CE
মডেল নম্বার:	RS20

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1
মূল্য:	$60,000
প্যাকেজিং বিবরণ:	কাঠের বাক্স
ডেলিভারি সময়:	3-7 কার্যদিবস
পরিশোধের শর্ত:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	প্রতি মাসে 20

যোগাযোগ

20 হেড RS20 ম্যাগলেভ পিক অ্যান্ড প্লেস মেশিন এসএমটি মাউন্টার পিসিবি সমাবেশ

বিবরণ

মাথা:	10*2 মাথা (দ্বৈত বাহু, ডুয়াল রেল সহ)	পিসিবি আকার:	520mm(L) * 50-450mm(w); ডুয়াল-লেন: 520mm(L) * 50-250mm(w)
মাউন্টিং গতি:	সর্বোত্তম গতি: 80,000 CPH	ফিডার:	100pcs NXT বৈদ্যুতিক ফিডার সমর্থন করে
কম্পোনেন্ট:	01005, 0201,0402,-5050, SOP, QFN, BGA...	সর্বাধিক উপাদান উচ্চতা:	12 মিমি
মাত্রা:	1400 (L) * 1890 (W) * 1550 (H) মিমি	পাওয়ার সাপ্লাই:	AC380V (50Hz, তিন ফেজ) 5kw
ফিডার টাইপ:	ফুজি এনএক্সটি বৈদ্যুতিক ফিডার	মোটর:	এক্স মোটর সার্ভো মোটর + ওয়াই অক্ষ ডাবল লিনিয়ার মোটর
পিসিবি পুরুত্ব:	0.6-3.5 মিমি	নেট ওজন:	2500 কেজি

20 হেড RS20 ম্যাগলেভ পিক অ্যান্ড প্লেস মেশিন এসএমটি মাউন্টার পিসিবি সমাবেশ

অ্যাডভান্সড ম্যাগনেটিক সাসপেনশন পিক অ্যান্ড প্লেস মেশিন

চার্মহাই RS20 উচ্চ-গতির, উচ্চ-নির্ভুলতা বড় এসএমটি উত্পাদন লাইন, পিসিবি সমাবেশ লাইন এবং পিসিবিএ উত্পাদনের জন্য দ্বৈত-গ্যান্ট্রি দ্বৈত রৈখিক মোটর ড্রাইভ বৈশিষ্ট্যযুক্ত। 01005 উপাদান সমর্থন করে।

পণ্যের ভূমিকা

RS20 (20-হেড) উচ্চ নির্ভুলতা, উচ্চ গতির ম্যাগলেভ পিক অ্যান্ড প্লেস মেশিন ডাবল আর্ম এবং ডাবল রেল সহঃ

সর্বোত্তম গতিঃ ৮২,০০০ সিপিএইচ (সর্বোত্তম অবস্থার মধ্যে)
মাউন্ট সঠিকতাঃ (XY) ± 0.035mm CPK≥1.0; সর্বনিম্ন উপাদান 01005
উপাদান মাউন্ট পরিসীমাঃ ইঞ্চি আকার 01005 - 15mm × 15mm আকার উপাদান
PCB আকারঃ একক লেনঃ 520mm ((L) × 50-450mm ((W); ডাবল লেনঃ 520mm ((L) × 50-250mm ((W)

মেশিনের বৈশিষ্ট্য

তাপীয় ক্ষতিপূরণ
মাউন্ট রেঞ্জঃ ন্যূনতম 01005 / সর্বোচ্চ 15mm ((L) × 15mm ((W)
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প
স্বয়ংক্রিয় ডোজ পরিবর্তন (31 সেট ডোজ লাইব্রেরি)
ডুয়াল লেন শাটল কনভেয়র
10 মাথা × 2 গার্টারি (সামনের এবং পিছনের বাহু)
১০০ এনএক্সটি ৮ মিমি ফিডার স্ট্যাক

টেকনিক্যাল স্পেসিফিকেশন

স্পেসিফিকেশন	বিস্তারিত
মাত্রা	1400mm(L) ×1890mm(W) ×1550mm(H)
ওজন	২৫০০ কেজি
পাওয়ার সাপ্লাই	AC380V (50Hz, তিন ফেজ), 5kW
বায়ু সরবরাহ	0.5MPa ~0.7MPa
ভ্যাকুয়াম জেনারেশন	অন্তর্নির্মিত দ্বৈত ভ্যাকুয়াম পাম্প
মাউন্ট হেড পরিমাণ	10 মাথা × 1 গ্যান্ট্রি (সামনের এবং পিছনের বাহু)
মাউন্ট গতি	82,000 সিপিএইচ (অতিরিক্ত)
সঠিকতা বাড়ছে	(XY) ± 0.035mm CPK≥1.0
উপাদান উচ্চতা	≤12 মিমি
উপাদান প্রকার	01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA ইত্যাদি (রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/LED/IC ইত্যাদি)
উপাদান পরিসীমা	ইঞ্চি আকার 01005 থেকে 15mm × 15mm, এবং বৃহত্তর উপাদান মাউন্ট
পিসিবি বেধ	0.6 মিমি ~ 3.5 মিমি
পিসিবি আকার	একক লেন 520mm ((L) × 50-450mm ((W); ডাবল লেন 520mm ((L) × 50-250mm ((W)
পিসিবি পরিবহন	অন্তর্নির্মিত স্বয়ংক্রিয় ট্রান্সমিশন সিস্টেম
নল পরিবর্তন	স্বয়ংক্রিয় নল পরিবর্তন (31-হোল নল লাইব্রেরি × 2 গ্যান্ট্রি)
নিয়ন্ত্রণ ব্যবস্থা	দ্বৈত মনিটর, কীবোর্ড এবং মাউস সহ অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
ড্রাইভ সিস্টেম	Y- অক্ষ ডাবল লিনিয়ার মোটর X- অক্ষ প্যানাসনিক সার্ভো মোটর
ট্রান্সমিশন ব্যবস্থা	Y-অক্ষ THK লিনিয়ার গাইড, X-অক্ষ THK লিনিয়ার গাইড এবং সীসা স্ক্রু
খাওয়ানোর ব্যবস্থা	100 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডারের জন্যও উপযুক্ত)
দৃষ্টি ব্যবস্থা	ফ্লাই ক্যামেরা:10×2 (উপাদানের আকার প্রযোজ্যঃ 15mm×15mm); মার্ক ক্যামেরা:2×2 সেট

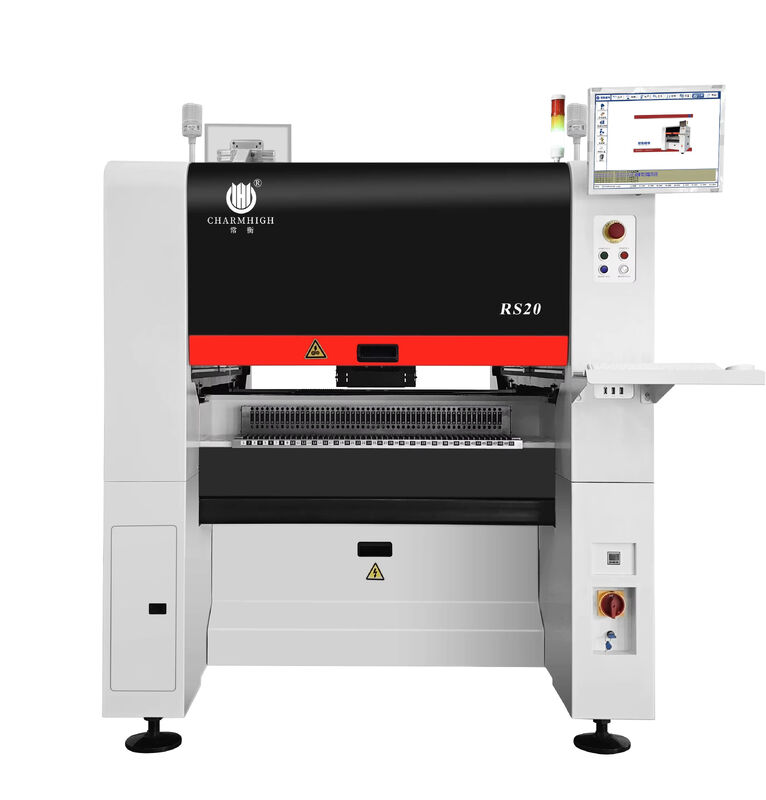

প্রোডাক্টের ছবি

পার্টস তালিকা

পয়েন্ট	পরিমাণ	পয়েন্ট	পরিমাণ
RS20 পিক অ্যান্ড প্লেস মেশিন	1	ভ্যাকুয়াম কটন	20
নল	40	এভিয়েশন প্লাগ	2
টুল বক্স	1	দ্রুত সংযোগকারী	1
গ্যারান্টি কার্ড	1	আঙুল	4
ব্যবহারকারীর নির্দেশিকা	1	মাউস প্যাড	1
পরীক্ষার রিপোর্ট	1	রাবার ডিম্পিং প্যাড	4
ব্রাশ	1	পাওয়ার ক্যাবল	1
পিন্টিজার	1	কীবোর্ড	1
অভ্যন্তরীণ হেক্সাগন স্প্যানার	1	মাউস	1
ওপেন-এন্ড চাবি	2	এলসিডি	1
তৈলাক্তকরণ তেল	1

সার্ভিস ও ওয়ারেন্টি

সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।

আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ, কারখানা সরাসরি সরবরাহ গ্যারান্টি সঙ্গে
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি
আমরা এক থেকে এক বিক্রয়োত্তর সেবা প্রদান
প্রতিটি মেশিন 100% জাহাজের আগে ভাল পরীক্ষিত
