ছোট ও উচ্চ নির্ভুলতা ৪-হেড এসএমটি লাইন পিসিবিএ উৎপাদন পিসিবি অ্যাসেম্বলি

বড় ইমেজ : ছোট ও উচ্চ নির্ভুলতা ৪-হেড এসএমটি লাইন পিসিবিএ উৎপাদন পিসিবি অ্যাসেম্বলি

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Charmhigh
সাক্ষ্যদান:	CE
মডেল নম্বার:	chm-551p ছোট ও মাঝারি SMT উৎপাদন লাইন
নথি:	Charmhigh CHM-551P - Catalo...og.pdf

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 সেট
মূল্য:	$15,200~$18,000
প্যাকেজিং বিবরণ:	প্লাইউড বক্স রপ্তানি করুন
ডেলিভারি সময়:	5-7 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	প্রতি মাসে 50

যোগাযোগ

ছোট ও উচ্চ নির্ভুলতা ৪-হেড এসএমটি লাইন পিসিবিএ উৎপাদন পিসিবি অ্যাসেম্বলি

বিবরণ

সোল্ডার পেস্ট প্রিন্টার:	সেমি-অটো স্টেনসিল প্রিন্টার CHM-3250	মাহসিন স্থান বাছাই করুন:	Charmhigh chm-551p (4 মাথা)
রিফ্লো ওভেন:	CHM-F830-PC (4 জোন, up4+down4, রেল সহ, PC সহ)	অন্যান্য মেশিন:	SMT পরিবাহক 50/ 60cm

ছোট এবং উচ্চ নির্ভুলতা 4-হেড এসএমটি লাইন পিসিবিএ উত্পাদন পিসিবি সমাবেশ

উন্নত অটোমেশন এবং সুনির্দিষ্ট উপাদানগুলির বৈশিষ্ট্যযুক্ত পিসিবি সমাবেশ উত্পাদনের জন্য সম্পূর্ণ ক্ষুদ্র-স্কেল, উচ্চ-নির্ভুলতা পৃষ্ঠ মাউন্ট প্রযুক্তি লাইন।

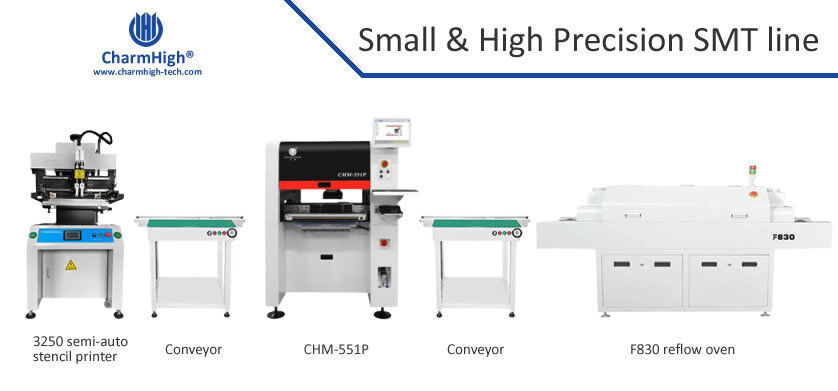

প্যাকেজের বিষয়বস্তু

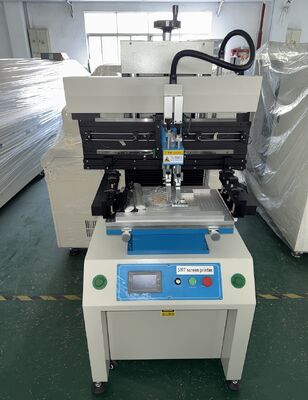

3250 সেমি-অটো সোল্ডার পেস্ট প্রিন্টার
এসএমটি কনভেয়র
CHM-551P চার্মহাই 4 মাথা পিক এবং স্থান মেশিন
এসএমটি কনভেয়র
F830 রিফ্লো ওভেন (উপরে4 + নীচে4 তাপমাত্রা অঞ্চল)

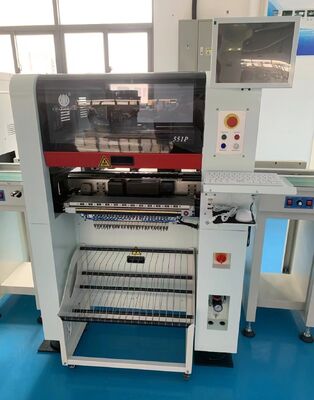

CHM-551P স্পেসিফিকেশন

মাত্রা	1020mm ((L) x 1180mm ((W) x 1450mm ((H)
ওজন	৫৫৬ কেজি
পাওয়ার সাপ্লাই	AC220V (50Hz, একক ফেজ) 1.5kw (গড় শক্তি 350w)
বায়ু সরবরাহ	0.5MPa ~ 0.7MPa
ভ্যাকুয়াম জেনারেশন	অন্তর্নির্মিত ভ্যাকুয়াম পাম্প
মাউন্ট হেড পরিমাণ	৪টি মাথা
মাউন্ট গতি	14400CPH (অতিরিক্ত)
সঠিকতা বাড়ছে	(XY) ±0.035mm; CPK≥1.0
উপাদান উচ্চতা	১২ মিমি
উপাদান প্রকার	0201/0402/06035050/SOT/SOP/QFP/QFN/BGA ইত্যাদি (রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) 0201 থেকে বড় উপাদান 30*30 মিমি আকার
পিসিবি বেধ	0.6 মিমি ~ 3.5 মিমি
পিসিবি আকার	350mm ((L) x270mm ((W) (স্ট্যান্ডার্ড) 600mm ((L) x350mm ((W) (ঐচ্ছিক)
নল পরিবর্তন	স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি)
নিয়ন্ত্রণ ব্যবস্থা	মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত লিনাক্স সিস্টেম
ড্রাইভ সিস্টেম	সার্ভো মোটর দ্বারা চালিত X & Y অক্ষ; নমনীয় S- বক্ররেখা ত্বরণ এবং বিলম্ব গ্রহণ
ট্রান্সমিশন ব্যবস্থা	বল স্ক্রু + লিনিয়ার গাইড
খাওয়ানোর ব্যবস্থা	50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত)
দৃষ্টি ব্যবস্থা	স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14mm×14mm) আইসি ক্যামেরা এক্স১ (উপাদানের আকারঃ ৩০ মিমি×৩০ মিমি) মার্ক ক্যামেরাএক্স২

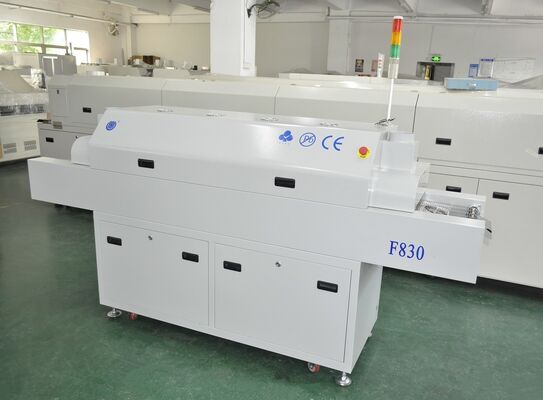

F830 রিফ্লো ওভেন স্পেসিফিকেশন

মডেল	CHM-F830
গরম করার অঞ্চল সংখ্যা	উপরে ৪ + নিচে ৪
গরম করার অঞ্চলগুলির দৈর্ঘ্য	১৪০০ মিমি
গরম করার ধরন	উপরেঃ গরম বাতাস; নীচেঃ গরম বাতাস (গরম বাতাসের জোরপূর্বক প্রবাহ, তাইওয়ান SAYA মোটর)
শীতল অঞ্চল সংখ্যা	2 প্লাজমা ডিসি ফ্যান
সর্বাধিক PCB এর প্রস্থ	300 মিমি (স্টেইনলেস স্টীল জাল বেল্ট)
কনভেয়র দিক	L-> R
কনভেয়র উচ্চতা	৮৮০±২০ মিমি
পরিবহন পদ্ধতি	জাল বেল্ট
কনভেয়র স্পিড রেঞ্জ	০-২২০০ মিমি/মিনিট
পাওয়ার সাপ্লাই	৫ ওয়্যার, ৩ ফেজ, ৩৮০ ভোল্ট ৫০/৬০ হার্জ
পাওয়ার চালু করুন	১০ কিলোওয়াট
বিদ্যুৎ খরচ	প্রায় ২.৫ কিলোওয়াট
গরম হওয়ার সময়	প্রায় ১৫-২০ মিনিট।
তাপমাত্রা সেটিং রেঞ্জ	রুম তাপমাত্রা- ৩৮০°সি
তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি	যন্ত্র-নিয়ন্ত্রিত
সংলগ্ন অঞ্চলের মধ্যে তাপমাত্রার পার্থক্য	৭০ ডিগ্রি সেলসিয়াস, সর্বোচ্চ মানের সীসা মুক্ত প্রক্রিয়া মেনে চলতে পারে
তাপমাত্রা নিয়ন্ত্রণের যথার্থতা	±2°C
পিসিবি তে তাপমাত্রা বিচ্যুতি	±2°C
অস্বাভাবিক এলার্ম	তাপমাত্রা অস্বাভাবিক (স্থির তাপমাত্রা বজায় রাখার পরে খুব বেশি বা খুব কম)
উন্মুক্ত পথ	ম্যানুয়াল
মাত্রা ((LWH) মিমি	25006501400MM
ওজন	প্রায় ২২০ কেজি

প্রোডাক্টের ছবি

ওয়ারেন্টি ও সাপোর্ট

সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।

আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার নির্ভরযোগ্য সরাসরি সরবরাহ।

আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।

একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
