উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ

উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ

বড় ইমেজ :  উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Charmhigh
সাক্ষ্যদান: CE
মডেল নম্বার: chm-551p ছোট ও মাঝারি SMT উৎপাদন লাইন
নথি: Charmhigh CHM-551P - Catalo...og.pdf
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: $15,200~$18,000
প্যাকেজিং বিবরণ: প্লাইউড বক্স রপ্তানি করুন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 50
যোগাযোগ

উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ

বিবরণ
সোল্ডার পেস্ট প্রিন্টার: সেমি-অটো স্টেনসিল প্রিন্টার CHM-3250 মাহসিন স্থান বাছাই করুন: Charmhigh chm-551p (4 মাথা)
রিফ্লো ওভেন: CHM-F830-PC (4 জোন, up4+down4, রেল সহ, PC সহ) অন্যান্য মেশিন: SMT পরিবাহক 50/ 60cm
বিশেষভাবে তুলে ধরা:

পিসিবি সমাবেশের জন্য এসএমটি রিফ্লো ওভেন

,

উচ্চ নির্ভুলতা CHM-551P রিফ্লো ওভেন

,

F830 এসএমটি উৎপাদন লাইন চুলা

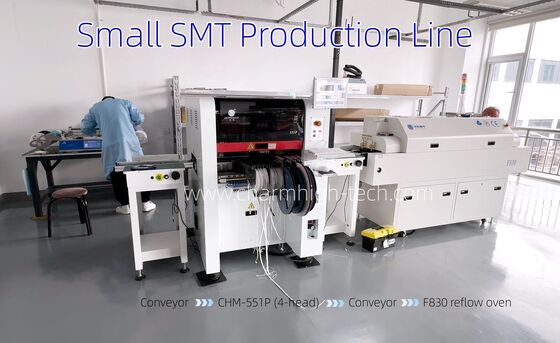

উচ্চ-শেষ 4-হেড CHM-551P কম্প্যাক্ট এসএমটি উত্পাদন লাইন F830 রিফ্লো ওভেন সহ
পেশাদার পিসিবিএ উত্পাদনের জন্য উচ্চ নির্ভুলতা 4-হেড পিক অ্যান্ড প্লেস মেশিন এবং উন্নত রিফ্লো ওভেন সহ সম্পূর্ণ পিসিবি সমাবেশ সমাধান।
সম্পূর্ণ প্যাকেজ অন্তর্ভুক্ত
  • 3250 সেমি-অটোমেটিক সোল্ডার পেস্ট প্রিন্টার
  • এসএমটি কনভেয়র সিস্টেম
  • CHM-551P চার্মহাই 4-হেড পিক এবং প্লেস মেশিন
  • এসএমটি কনভেয়র ৫০ অথবা ৬০ সেমি
  • CHM-F830-PC রিফ্লো ওভেন (৪ টি উপরের + ৪ টি নিম্ন তাপমাত্রা অঞ্চল)

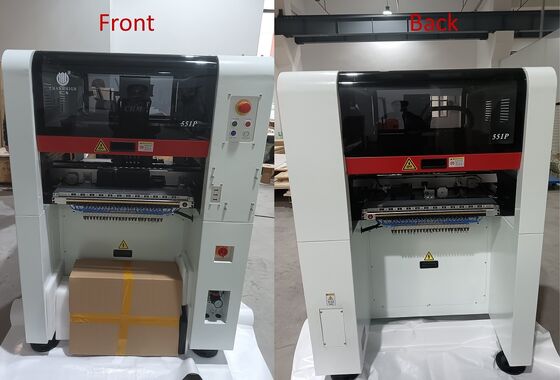

CHM-551P পিক অ্যান্ড প্লেস মেশিন স্পেসিফিকেশন
মাত্রা 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
ওজন ৫৫৬ কেজি
পাওয়ার সাপ্লাই AC220V (50Hz, একক ফেজ) 1.5kW (গড় শক্তি 350W)
বায়ু সরবরাহ 0.5MPa ~ 0.7MPa
মাউন্ট হেড পরিমাণ ৪টি মাথা
মাউন্ট গতি 14,400 সিপিএইচ (অতিরিক্ত)
সঠিকতা বাড়ছে (XY) ±0.035mm; CPK≥1.0
উপাদান উচ্চতা ১২ মিমি
কম্পোনেন্টের ধরন 0201/0402/0603 থেকে 5050/SOT/SOP/QFP/QFN/BGA ইত্যাদি
রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি
0201 থেকে 30x30 মিমি পর্যন্ত আকারের বৃহত্তর উপাদান
পিসিবি বেধ 0.6mm ~ 3.5mm
পিসিবি আকার 350mm ((L) × 270mm ((W) (স্ট্যান্ডার্ড)
600mm ((L) × 350mm ((W) (ঐচ্ছিক)

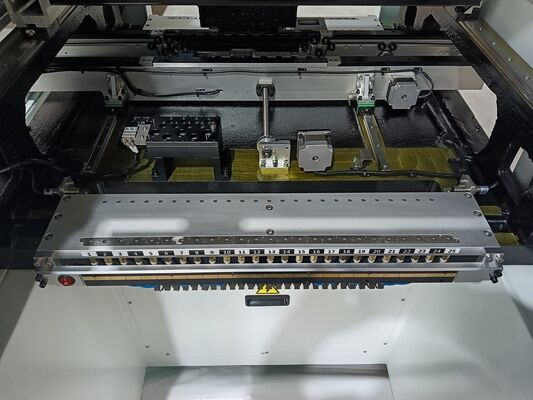

নল পরিবর্তন স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি)
নিয়ন্ত্রণ ব্যবস্থা মনিটর, কীবোর্ড এবং মাউস সহ লিনাক্স সিস্টেম
ড্রাইভ সিস্টেম এক্স অ্যান্ড ওয়াই অক্ষের সার্ভো মোটরগুলি নমনীয় এস-কার্ভ ত্বরণ/বিঘ্নের সাথে
ট্রান্সমিশন ব্যবস্থা বল স্ক্রু + লিনিয়ার গাইড
খাওয়ানোর ব্যবস্থা 50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক
আইসি ট্রে এবং স্টিক ফিডার জন্য উপযুক্ত
দৃষ্টি ব্যবস্থা ৪টি স্ন্যাপশট ক্যামেরা (১৪×১৪ মিমি পর্যন্ত উপাদান)
১টি আইসি ক্যামেরা (৩০×৩০ মিমি পর্যন্ত উপাদান)
২ মার্ক ক্যামেরা
CHM-F830-PC রিফ্লো ওভেন স্পেসিফিকেশন
মডেল CHM-F830-PC (পিসি কন্ট্রোল, 4 টি উপরের + 4 টি নীচের অঞ্চল, 300 মিমি প্রস্থ)
গরম করার অঞ্চল 4 উপরের + 4 নীচের
গরম করার সময়কাল ১৪০০ মিমি
শীতল অঞ্চল 2
সর্বাধিক পিসিবি প্রস্থ মেশি প্রস্থ 300mm, রেল সামঞ্জস্যযোগ্য 200mm
কনভেয়র উচ্চতা জাল ৮৮০±২০ মিমি
পরিবহন ব্যবস্থা মেশি কনভেয়র + রেল কনভেয়র
কনভেয়র গতি ০-২০০০ মিমি/মিনিট
পাওয়ার সাপ্লাই ৫টি তারের 380V 50/60Hz
স্টার্টআপ পাওয়ার ১০ কিলোওয়াট
অপারেটিং পাওয়ার প্রায় ২.৫ কিলোওয়াট
নিয়ন্ত্রণ ব্যবস্থা ইন্ডাস্ট্রিয়াল পিসি + মনিটর
গরম করার সময় ১৫-২০ মিনিট
তাপমাত্রা পরিসীমা ঘরের তাপমাত্রা - ৩৫০° সেলসিয়াস
তাপমাত্রা নিয়ন্ত্রণ শিল্প পিসি + তাপমাত্রা মডিউল নিয়ন্ত্রণ, এসএসআর ড্রাইভার
তাপমাত্রা নির্ভুলতা ± 1°C
তাপমাত্রা বিতরণ ত্রুটি ±3°C
নেট ওজন প্রায় ২৩০ কেজি।
মাত্রা 2500mm ((L) × 650mm ((W) × 1400mm ((H)
উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ 0

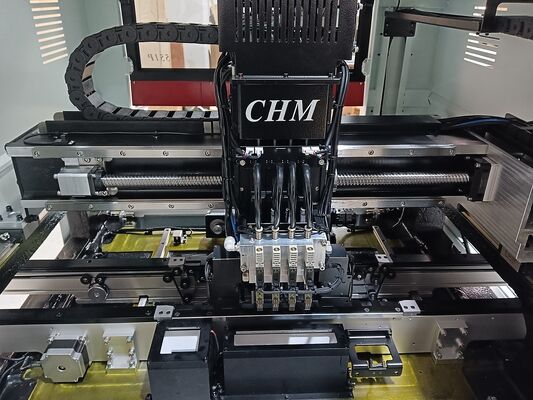

উচ্চ নির্ভুলতা 4-হেড CHM-551P কাস্ট লোহা ফ্রেম সঙ্গে
সর্বাধিক স্থিতিশীলতা এবং নির্ভুলতার জন্য শক্তিশালী কাস্ট-আয়রন নির্মাণের সাথে 0201 উপাদান সমর্থন করে।
উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ 1

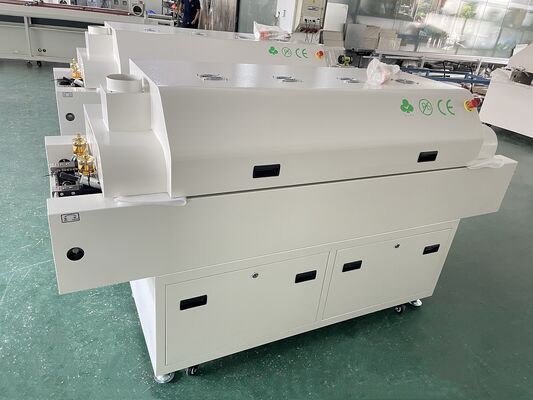

CHM-F830-PC কমপ্যাক্ট রিফ্লো ওভেন
স্বয়ংক্রিয় রেল সমন্বয় এবং সঠিক তাপমাত্রা প্রোফাইলিং জন্য পিসি নিয়ন্ত্রণ বৈশিষ্ট্য।
উচ্চ নির্ভুলতা 4-হেড CHM-551P SMT উত্পাদন লাইন PCB সমাবেশের জন্য 4-জোন রিফ্লো ওভেন সহ 2
ওয়ারেন্টি ও সাপোর্ট
সম্পূর্ণ মেশিনের গ্যারান্টিঃ লাইফটাইম সার্ভিস সাপোর্ট সহ ক্রয়ের তারিখ থেকে 1 বছর।
  • কারখানার সরাসরি খুচরা যন্ত্রাংশ সরবরাহ
  • অনলাইন প্রযুক্তিগত সহায়তা এবং সমস্যা সমাধান
  • একের পর এক বিক্রয় সেবা
  • প্রতিটি মেশিন 100% চালানের আগে পরীক্ষা করা হয়
প্রযুক্তিগত সহায়তা যোগাযোগ
কিমি লিউ
মোবাইল/ হোয়াটসঅ্যাপ: +৮৬১৩৫১০৬৭৫৭৫৬
ইমেইলঃ kimi@charmhigh-tech.com
ইউটিউবঃ@কিমিলিউচার্মহাই
অতিরিক্ত তথ্য এবং ভিডিও বিক্ষোভের জন্য, দয়া করে ইমেইলে আমাদের সাথে যোগাযোগ করুন। আমরা সব প্রশ্নের দ্রুত উত্তর দিই।
