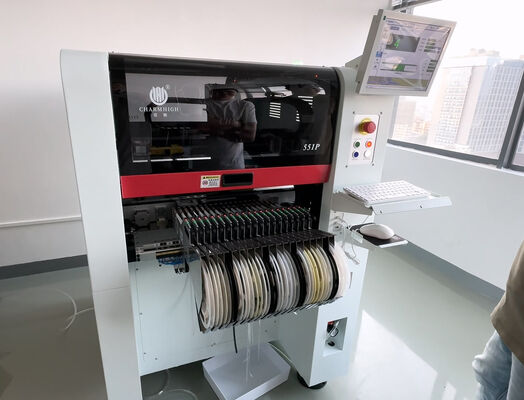

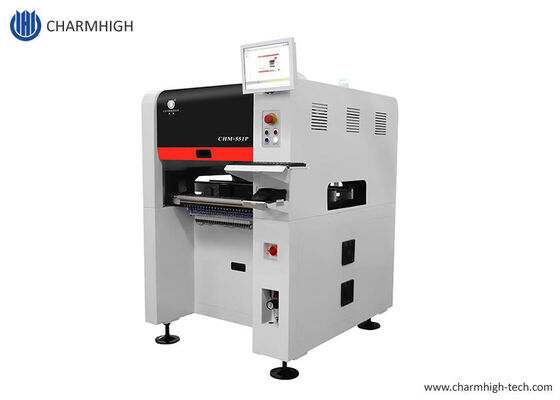

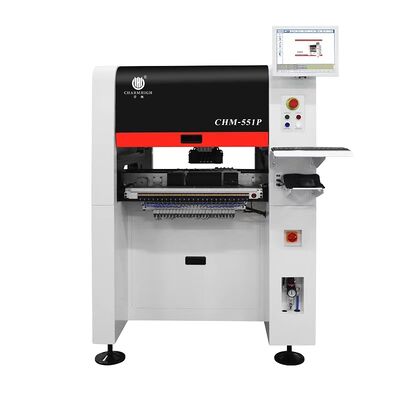

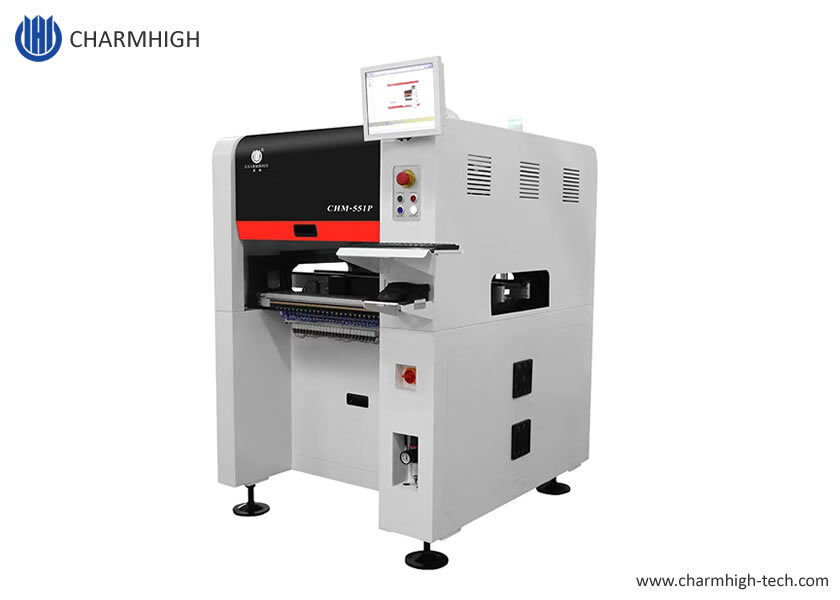

আপগ্রেড CHM-551P Charmhigh দ্বারা 4-হেড SMT পিক এবং প্লেস মেশিন (CHM-551 থেকে আপডেট করা হয়েছে)
উচ্চ গতি 14400 CPH, উচ্চ নির্ভুলতা 0201~30*30mm এলাকা, ঢালাই লোহার ফ্রেম উচ্চ স্থিতিশীলতা সহ।
খুব স্থিতিশীল এবং উচ্চ নির্ভুলতা সম্পন্ন, 0201 নিখুঁত ব্যাপক উৎপাদন, চীনের সেরা 4-হেড মডেল।
স্বয়ংক্রিয় PCB পরিবাহক, 50 ফিডার 4 হেড SMT পিক এবং প্লেস রোবট
SMT ব্যাচ উৎপাদনের জন্য CHM-551P SMT পিক এবং প্লেস মেশিন (অটো অগ্রভাগ পরিবর্তন সহ)।
0201 সমর্থিত। CPK পরীক্ষা সমর্থন করে। SMT অ্যাসেম্বলির জন্য অর্থনৈতিক সমাধান, ছোট ব্যাচ উৎপাদন।
CHM-551 এর সাথে আপডেটেড বৈশিষ্ট্য:
1. উচ্চ গতি, 11500CPH থেকে 14400CPH পর্যন্ত।
2. ঢালাই লোহার ফ্রেম, উচ্চ দৃঢ়তা।
3. মসৃণ ডিজাইন, সুন্দর চেহারা।
| CHM-551P স্পেসিফিকেশন |
| মাত্রা |
1020mm(L) x1180mm(W) x 1450mm(H) |
| ওজন |
556 কেজি |
| বিদ্যুৎ সরবরাহ |
AC220V (50Hz,একক ফেজ) 1.5kw। (গড় শক্তি 350w) |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্টিং হেড পরিমাণ |
4 মাথা |
| মাউন্টিং গতি |
14400CPH (সর্বোত্তম) |
| মাউন্টিং নির্ভুলতা |
(XY)±0.035mm; CPK≥1.0 |
| উপাদান উচ্চতা |
12 মিমি |
| উপাদান প্রকার |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, ইত্যাদি।
(রেজিস্টর/ক্যাপাসিটর/ডায়োড/ট্রায়োড/এলইডি/আইসি, ইত্যাদি)
0201 থেকে বৃহত্তর উপাদান 30*30mm আকার
|
| PCB পুরুত্ব |
0.6mm~3.5mm |
| PCB আকার |
350mm(L)x270mm(W) (স্ট্যান্ডার্ড);
600mm(L)x350mm(W) (ঐচ্ছিক) |
| অগ্রভাগ পরিবর্তন |
স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন (13-ছিদ্র অগ্রভাগ লাইব্রেরি)নিয়ন্ত্রণ ব্যবস্থা |
| লিনাক্স সিস্টেম, মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
ড্রাইভ সিস্টেম |
| সার্ভো মোটর দ্বারা X&Y অক্ষ চালিত; |
নমনীয় এস-কার্ভ ত্বরণ এবং হ্রাস গ্রহণ
ট্রান্সমিশন সিস্টেম
|
| বল স্ক্রু + লিনিয়ার গাইড |
ফিডিং সিস্টেম |
| 50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত/বৈদ্যুতিক ফিডার স্ট্যাক |
(এছাড়াও IC ট্রে এবং স্টিক ফিডারের জন্য উপযুক্ত)
দৃষ্টি সিস্টেম |
| স্ন্যাপশট ক্যামেরাx4 (উপাদান আকার প্রযোজ্য: 14mm×14mm); |
IC ক্যামেরাx1 (উপাদান আকার প্রযোজ্য: 30mm×30mm);
মার্ক ক্যামেরাx2
গ্রাহক সাইট: |
Charmhigh SMT, কারখানা সরবরাহ, দ্রুত ডেলিভারি।
Charmhigh, শীর্ষ চাইনিজ ব্র্যান্ড।
CHM-551P যন্ত্রাংশ তালিকা
আইটেম
| পরিমাণ |
পিক এবং প্লেস মেশিন |
পরিমাণ |
পিক এবং প্লেস মেশিন |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
| 8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
4 |
ব্যবহারকারী ম্যানুয়াল |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
| 1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1 |
এসএমটি উৎপাদন লাইনের সুপারিশ: |
1.3250 সোল্ডার পেস্ট প্রিন্টার
2.CHM-551P SMD পিক এবং প্লেস রোবট
3.CHM-830F রিফ্লো ওভেন
অনুগ্রহ করে মনে রাখবেন:
পিক এবং প্লেস মেশিন প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক এয়ার কমপ্রেসর প্রস্তুত করতে হবে (ফিডার এবং এএনসি-এর জন্য বায়ু সরবরাহ করা)।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন। আপনার পিক এবং প্লেস মেশিন উপভোগ করুন!
পরিষেবা ও ওয়ারেন্টি:
ক্রয়ের সময় থেকে সম্পূর্ণ মেশিনের 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সর্বদা মেশিনের অতিরিক্ত যন্ত্রাংশ সরবরাহ করি, গ্যারান্টি সহ সরাসরি কারখানা সরবরাহ।
আমরা অনলাইন প্রশ্ন ও উত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।
আমরা এক থেকে এক বিক্রয়োত্তর পরিষেবা প্রদান করি।
জাহাজ পাঠানোর আগে প্রতিটি মেশিন 100% ভালোভাবে পরীক্ষা করা হয়।প্রযুক্তিগত সহায়তা:
