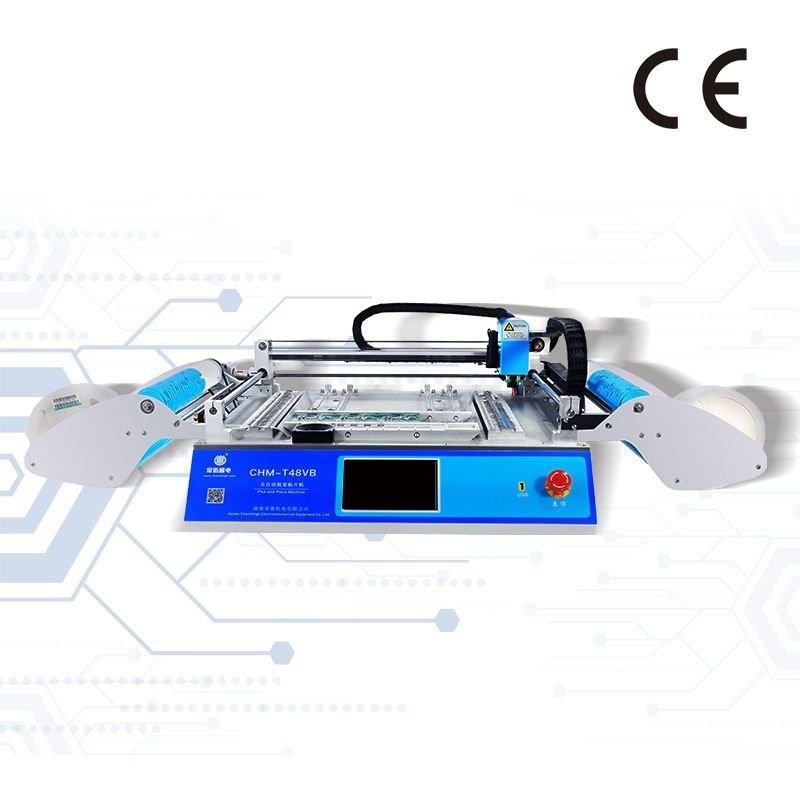

CHMT48VB বেঞ্চটপ এসএমটি পিক অ্যান্ড প্লেস মেশিন 58 ফিডার 2 ভিশন ক্যামেরা

বড় ইমেজ : CHMT48VB বেঞ্চটপ এসএমটি পিক অ্যান্ড প্লেস মেশিন 58 ফিডার 2 ভিশন ক্যামেরা

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Charmhigh
সাক্ষ্যদান:	CE
Model Number:	CHMT48VB+vibration feeder
নথি:	CHMT48VB.pdf

প্রদান:

Minimum Order Quantity:	1 unit
মূল্য:	$3800 free shipping
Packaging Details:	wooden box
Delivery Time:	2-3 working days
Payment Terms:	T/T,PayPal; Western Union
Supply Ability:	200 Per month

যোগাযোগ

CHMT48VB বেঞ্চটপ এসএমটি পিক অ্যান্ড প্লেস মেশিন 58 ফিডার 2 ভিশন ক্যামেরা

বিবরণ

Tape feeder:	58pcs (left 29 + right 29) width 8/12/16/24mm	PCB max size:	345mm(L)×355mm(W)
Speed:	3000 CPH (with vision camera)	Head:	2 heads
Max height of component:	5mm highest component	System:	Embedded Linux system
Vibration feeder:	for tube IC	Demension:	1320mm(L)×705mm(W)×335mm(H)
বিশেষভাবে তুলে ধরা:	বেঞ্চটপ এসএমটি পিক অ্যান্ড প্লেস মেশিন , 58 টি ফিডার সহ এসএমটি পিক এবং প্লেস মেশিন , ভিজন ক্যামেরা সহ এসএমটি পিক অ্যান্ড প্লেস মেশিন

CHMT48VB বেঞ্চটপ SMT পিক এবং প্লেস মেশিন

২টি ভিশন ক্যামেরাযুক্ত ৫৮টি ফিডার

প্রধান বৈশিষ্ট্য

৫৮টি টেপ ফিডার (বাম ২৯ + ডান ২৯) যা ৮/১২/১৬/২৪মিমি প্রস্থ সমর্থন করে
সর্বোচ্চ পিসিবি আকার: 345mm × 355mm
উচ্চ গতির প্লেসমেন্ট: 3000 CPH (ভিশন ক্যামেরা সহ)
দক্ষ অপারেশনের জন্য ডুয়াল প্লেসমেন্ট হেড
৫মিমি পর্যন্ত উচ্চতার উপাদানগুলি পরিচালনা করে
নির্ভরযোগ্য পারফরম্যান্সের জন্য এম্বেডেড লিনাক্স সিস্টেম
টিউব আইসি উপাদানগুলির জন্য ভাইব্রেশন ফিডার অন্তর্ভুক্ত
কমপ্যাক্ট মাত্রা: 1320mm × 705mm × 335mm

পণ্য ওভারভিউ

CHMT48VB হল CHMT48VA-এর একটি আপগ্রেড সংস্করণ, যাতে মোট ৫৮টি পজিশন (বাম ২৯ + ডান ২৯) সহ ডুয়াল সাইড ফিডার রয়েছে। এই অল-ইন-ওয়ান মেশিনের জন্য কোনো অতিরিক্ত অংশের প্রয়োজন নেই এবং ডেলিভারির পরেই এটি ব্যবহারের জন্য প্রস্তুত।

এই বেঞ্চটপ SMT পিক এবং প্লেস মেশিনটি R&D, ছোট ব্যাচ উৎপাদন, প্রোটোটাইপিং, শিক্ষা এবং স্টার্টআপ ব্যবসার জন্য আদর্শ। এটি 0402 আকার থেকে 22×22mm IC পর্যন্ত বিস্তৃত উপাদান সমর্থন করে।

প্রযুক্তিগত বৈশিষ্ট্য

মডেল	CHM-T48VB
পিসিবি এলাকা	10mm × 10mm - 355mm × 355mm
X/Y অক্ষ ভ্রমণ	420 × 460mm
প্লেসমেন্ট হেড	2
ফিডার	মোট ৫৮টি (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×IC stack)
ভিশন সিস্টেম	ডুয়াল ক্যামেরা (উপর ও নিচে)
মাউন্টিং গতি	5000 CPH (ভিশন বন্ধ), 3000 CPH (ভিশন চালু)
মাউন্টিং নির্ভুলতা	±0.025mm

ভিডিও প্রদর্শনী

CHMT48VB গ্রাহক প্রদর্শনী ভিডিও CHMT48VB অপারেশন ভিডিও CHMT48VB পারফরম্যান্স ভিডিও

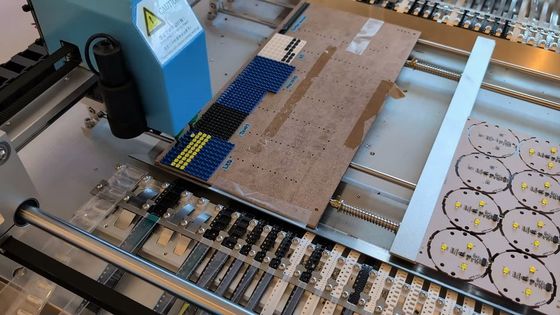

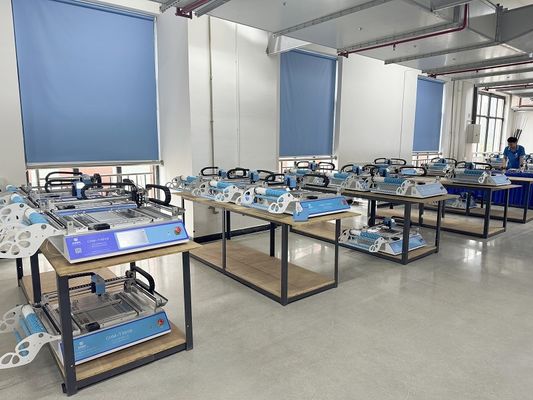

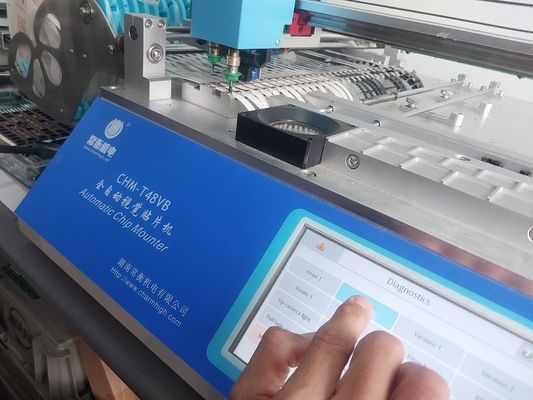

পণ্যের ছবি

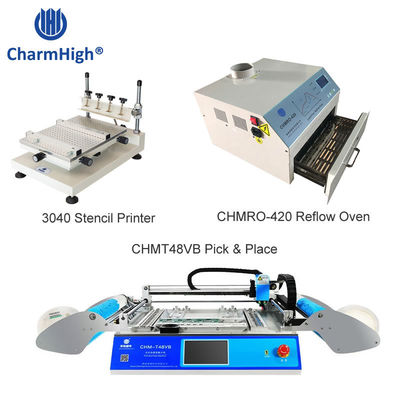

প্রস্তাবিত SMT উৎপাদন লাইন

উচ্চ নির্ভুলতা স্টেনসিল প্রিন্টার 3040 + CHMT48VB পিক এবং প্লেস মেশিন + রিফ্লো ওভেন 420:

প্যাকেজের বিষয়বস্তু

CHMT48VB পিক এবং প্লেস মেশিন
জুকি অগ্রভাগ (৪টি টুকরা: 503, 504, 505, 506 আকার)
8G USB ড্রাইভার
পাওয়ার কর্ড এবং আনুষাঙ্গিক
বিভিন্ন সরঞ্জাম যার মধ্যে হেক্স রেঞ্চ, ট্যুইজার এবং ব্রাশ অন্তর্ভুক্ত
আইসি ট্রে ফিক্সচার এবং রক্ষণাবেক্ষণ সরবরাহ

ক্রয়ের বিকল্প

CHMT48VB: স্ট্যান্ডার্ড প্যাকেজ

ভাইব্রেশন ফিডার সহ CHMT48VB: সম্পূর্ণ প্যাকেজ

ওয়ারেন্টি ও সমর্থন

সম্পূর্ণ মেশিনের জন্য ক্রয়ের তারিখ থেকে ১ বছরের ওয়ারেন্টি এবং আজীবন পরিষেবা সমর্থন রয়েছে।

প্রতিটি মেশিন চালানের আগে 100% পরীক্ষা করা হয়।

প্রযুক্তিগত সহায়তা: কিমি লিউ
WhatsApp/মোবাইল: +86 135 106 75756
ইমেইল: kimi@charmhigh-tech.com

ইউটিউবে আমাদের অনুসরণ করুন: www.youtube.com/kimiLiuCharmhigh

দ্রষ্টব্য: এই অল-ইন-ওয়ান পিক এবং প্লেস মেশিনটি প্রয়োজনীয় সমস্ত আনুষাঙ্গিক সহ আসে এবং এটি পাওয়ার সাথে সাথেই ব্যবহারের জন্য প্রস্তুত।
