চার্মহাই মডিউল পিক অ্যান্ড প্লেস মেশিন TC06
হাই-এন্ড এবং কমপ্যাক্ট ডিজাইন।ঢালাই লোহা ইন্টিগ্রেটেড ছাঁচনির্মাণ, অতি-শক্তিশালী এক্স-রশ্মি কাঠামো.
6 মাথা 50 ফিডার, সমর্থন 01005সিপিকে> ১0
৮৯ সেন্টিমিটার চওড়া, বেশিরভাগ অফিসের দরজা এবং লিফটের জন্য উপযুক্ত!
টিসি06 এসএমটি পিক অ্যান্ড প্লেস মেশিনটি মডিউলার পিসিবিএ সমাবেশকে মাথায় রেখে ডিজাইন করা হয়েছে, এই মেশিনটি অসাধারণ নির্ভুলতার সাথে অতি সূক্ষ্ম পিচ আইসি, বিজিএ, কিউএফএন এবং ০২০১,০১০০৫ প্যাসিভ উপাদানগুলিকে সমর্থন করে।কমপ্যাক্ট ডিজাইন আধুনিক এসএমটি লাইনে নির্বিঘ্নে সংহত করার অনুমতি দেয়এটি স্মার্ট ইলেকট্রনিক্স, আইওটি ডিভাইস এবং কাস্টমাইজড মডিউল উৎপাদনের জন্য আদর্শ।
টিসি০৬ এর সুবিধাঃ
1সিপিকেকে সমর্থন করা একটি পিক অ্যান্ড প্লেস মেশিন বেছে নেওয়ার জন্য একটি গুরুত্বপূর্ণ চাবিকাঠি, যা এসএমটি উত্পাদন প্রক্রিয়াকে আরও স্থিতিশীল করে তোলে।
2.ANC: স্বয়ংক্রিয় নল চেইন, SMT উত্পাদনকে আরও বুদ্ধিমান এবং আরও দক্ষ করে তোলে।
3.উচ্চ নির্ভুলতা 6 মাউন্টিং মাথাঃ এক মেশিন উচ্চ স্থিতিশীলতা সঙ্গে বিভিন্ন উপাদান মাউন্টিং চাহিদা পূরণ করতে পারেন
4.ঢালাই লোহার বেস কাঠামো, পিক এবং স্থান মেশিন উচ্চ গতিতে মসৃণভাবে চালায়।
5প্যানাসনিক সার্ভো মোটর দ্বারা চালিত X&Y অক্ষ মেশিনের দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।
চার্মহাই ইউটিউব চ্যানেলঃ https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 ওয়ার্কিং ভিডিও, মাউন্ট 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

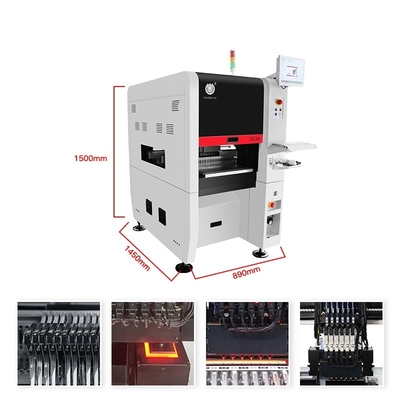

চার্মহাইক TC06 পরামিতিঃ
| মাত্রা |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| ওজন |
৯০০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ), 3kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
6 |
| মাউন্ট গতি |
২৭৮০০cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
(xy) +৩০μm, CPK≥১।0 |
| উপাদান উচ্চতা |
≤12 মিমি |
|
কম্পোনেন্ট টাইপ &
উপাদান পরিসীমা
|
- রেসিস্টর ক্যাপাসিটার ব্যতীত, সিলিন্ডারিকাল ডায়োড, অ্যালুমিনিয়াম
ক্যাপাসিটার, এসওটি, এসওপি, কিউএফপি, কিউএফএন, বিজিএ ইত্যাদি।
- ইঞ্চি আকার01005 থেকে 36*36 মিমি, এবং বৃহত্তর উপাদান মাউন্ট
|
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((L) x৩০০ মিমি ((W) |
| পিসিবি পরিবহন |
৩-বিভাগ রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন ডিভাইস |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৯-হোল নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসোনিক সার্ভো মোটর
|
| ট্রান্সমিশন ব্যবস্থা |
গ্রাউন্ডিং স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা এক্স ৬ (উপাদানের আকারঃ ১৬mmx১৬mm);
আইসি ক্যামেরা এক্স ১ (উপাদানের আকার প্রযোজ্যঃ ৩৬mmx৩৬mm);
মার্ক ক্যামেরা x 2 |
দুইটি ইউনিট চার্মহাই TC06 একসাথে কাজ, 27800 CPH * 2 = 55600 CPH
এই পিক অ্যান্ড প্লেস মেশিনটি কম্প্যাক্ট এবং আরাধ্য, কিন্তু অবিশ্বাস্যভাবে শক্তিশালী।
চার্মহাই TC06: সিপিকে সনাক্তকরণ পাস,টিসি০৬ঃCPK≥1.0, সাপোর্ট 01005:
মাউন্ট পরিসীমাঃ

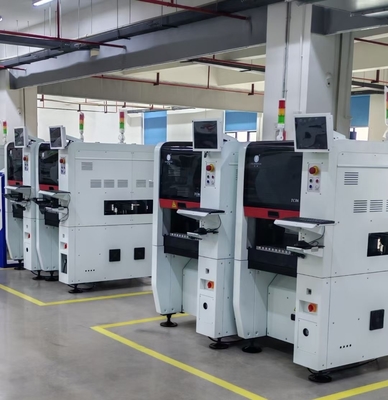

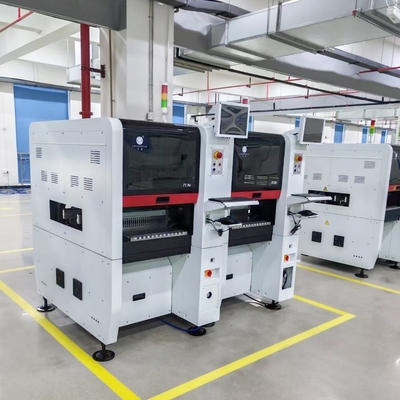

গ্রাহকের সাইটঃ
TC06 শক্তিশালী প্যাকেজিংঃ
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
টেকনিক্যাল সাপোর্ট:
কিমি লিউ: মব/ হোয়াটসঅ্যাপ: +৮৬১৩৫১০৬৭৫৭৫৬
ই-মেইল:kimi@charmhigh-tech.com
আমাদের অনুসরণ করতে স্বাগতমইউটিউব:https://www.youtube.com/@KimiLiuCharmhigh/videos
আপনি যদি আরও তথ্য জানতে চান, তাহলে ই-মেইলে আমাদের সাথে যোগাযোগ করুন।আমরা প্রথমবারের মতই আপনাকে সাড়া দেব।
কেন আমাদের বেছে নিলে?
1.CHARMHIGH বিশ্বব্যাপী ৩০ টিরও বেশি দেশে গ্রাহকদের সেবা প্রদান করে, নির্ভরযোগ্য কর্মক্ষমতা এবং উদ্ভাবনের মাধ্যমে তাদের আস্থা অর্জন করে।
2.এসএমটি উৎপাদনে গভীর দক্ষতার সাথে, আমরা ধারণা থেকে উৎপাদন পর্যন্ত সম্পূর্ণ কাস্টমাইজড এসএমটি সমাধান ডিজাইন এবং সরবরাহ করতে বিশেষজ্ঞ।
3.আমাদের দল নিরবচ্ছিন্ন অপারেশন এবং সর্বোচ্চ দক্ষতা নিশ্চিত করার জন্য বিশেষজ্ঞ প্রযুক্তিগত পরিষেবা এবং প্রতিক্রিয়াশীল সহায়তা প্রদান করে।
4.আমরা এসএমটি সমস্যাগুলি নির্ণয় এবং সমাধানের ক্ষেত্রে বিস্তৃত অভিজ্ঞতা অর্জন করেছি, প্রতিটি উত্পাদন প্রয়োজনের জন্য অনুকূলিত সমাধান সরবরাহ করছি।
5.CHARMHIGH-কে বেছে নেওয়ার মাধ্যমে, আপনি একটি নির্ভরযোগ্য দীর্ঘমেয়াদী অংশীদার পাবেন যিনি SMT উত্পাদনে আপনার সাফল্যের প্রতি অঙ্গীকারবদ্ধ।
মূল্য সংযোজন সেবা:
1.অফলাইন প্রোগ্রামিং সফটওয়্যার (মূল্য ২,০৮৩ মার্কিন ডলার) - আপনার সেটআপকে সহজ করুন এবং প্রোগ্রামিংয়ের সময়কে উল্লেখযোগ্যভাবে হ্রাস করুন
২. বিনামূল্যে অফলাইন লোডিং টেবিল অন্তর্ভুক্ত (২৭৭ মার্কিন ডলার মূল্য) - তাত্ক্ষণিক উত্পাদনশীলতার জন্য ব্যবহারের জন্য প্রস্তুত সরঞ্জাম
৩.নির্দিষ্ট অনলাইন অপারেশনাল গাইডেন্স - বিশেষজ্ঞদের সহায়তা সুষ্ঠু বাস্তবায়ন এবং উদ্বেগ মুক্ত অপারেশন নিশ্চিত করে
