সুন্দর কিন্তু শক্তিশালী!
টিসি 06 সংকীর্ণ 6-হেড হাই-স্পিড এসএমটি পিক পিক এবং প্লেস মেশিন ইন্টিগ্রেটেড কাস্ট আয়রন প্ল্যাটফর্ম সহ
মডিউল এসএমটি পিক এবং প্লেস মেশিন6 হেড 50 ফিডার, 01005 সমর্থন করুন সিপিকে> 1.0
89 সেমি প্রস্থ, বেশিরভাগ অফিসের দরজা এবং লিফটের জন্য উপযুক্ত!
পিসিবি মেকিং মেশিন, ফুল-অটো পিসিবি অ্যাসেম্বলি লাইন, চিয়েন্স শীর্ষ ব্র্যান্ডের কমনীয়
1। মডেল নম্বর: টিসি 06
2। ব্র্যান্ড: চার্মহি
3। প্রধান কনফিগারেশন:সম্পূর্ণ স্বয়ংক্রিয় ইন-লাইন + পিসিবি অটো ডেলিভারি + 6 হেডস 50 ফিডার +(xy)+30μm,প্যানাসোনিক সার্ভো মোটর + স্বয়ংক্রিয় অগ্রভাগ চেঞ্জার + 9 ক্যামেরা + গ্রাউন্ড স্ক্রু এবং লিনিয়ার গাইড + দ্বারা চালিত সিপিকে> 1.0 + এক্স এবং ওয়াই অক্ষতাপ ক্ষতিপূরণ + অনুকূল গতি: 27800 সিপিএইচ

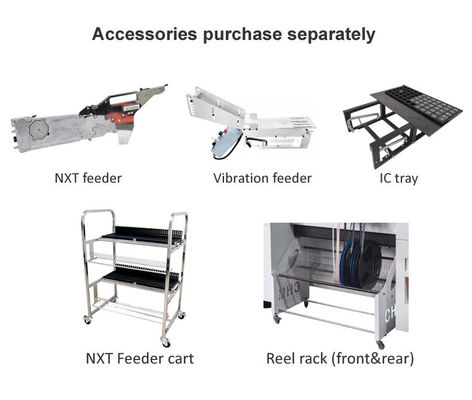

4। ফিডার: ফুজি বৈদ্যুতিন ফিডার (আলাদাভাবে কিনুন)
5। পিসিবি অঞ্চল:350 মিমি (এল) * 300 মিমি (ডাব্লু)
6 .. কম্পিউটার এবং কীবোর্ড এবং উইন্ডোজ সিস্টেমের সাথে মাউস সহ আসে
7। উপাদান: 01005/0201/0402/ 0603-5050/ ডায়োড/ ট্রায়োড/ এসওপি/ কিউএফপি/ কিউএফএন/ বিজিএ/ এলইডি ... সর্বোচ্চ 36*36 মিমি আইসি
8। মাত্রা: 890 (এল) * 1450 (ডাব্লু) * 1500 (এইচ) মিমি, AC220V (50Hz, একক পর্ব); নেট ওজন: 900 কেজি
9। নেতৃত্বের সময়: 5-7 কার্যদিবস
10। ডেলিভারি: সমুদ্রের মাধ্যমে / আমাদের কারখানা থেকে সরাসরি / চীন গুদামে প্রেরণ করুন
11। অর্থ প্রদানের পদ্ধতি: তারের স্থানান্তর (টি/টি)
12। প্যাকিং: পাতলা পাতলা কাঠের বাক্স
হাইলাইট:
1. সমর্থন সিপিকে পরীক্ষা
2. আইসি পিন স্বীকৃতি সমর্থন
3.আউটোমেটিক তাপ ক্ষতিপূরণ
4.আউটোমেটিক অগ্রভাগ পরিবর্তন
5. ন্যারো ডেসগিন 89 সেমি প্রস্থ
6. সুপারপোর্ট 01005, সর্বোচ্চ গতি 27800 সিপিএইচ
Charmhigh ইউটিউব চ্যানেল: https://www.youtube.com/@kimiliucharmhigh/videos
টিসি 06 ওয়ার্কিং ভিডিও, মাউন্টিং 01005: https://www.youtube.com/watch?v=JMGMTDVT9FY
Tc06+ইয়ামাহা ওয়াইএস 12 একসাথে কাজ করছে: https://www.youtube.com/watch?v=x7CHKUV0HG4
Charmhigh tc06 পরামিতি:
| মাত্রা |
890 মিমি (l) x1450 মিমি (ডাব্লু) x1500 মিমি (এইচ)
|
| ওজন |
900 কেজি |
| বিদ্যুৎ সরবরাহ |
AC220V (50Hz, একক পর্ব), 3 কেডব্লিউ |
| বায়ু সরবরাহ |
0.5 এমপিএ ~ 0.7 এমপিএ |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাথার পরিমাণ মাউন্টিং |
6 |
| মাউন্টিং গতি |
27800 সিপিএইচ (অনুকূল) |
| মাউন্টিং নির্ভুলতা |
(xy)+30μm, সিপিকে ≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
|
উপাদান প্রকার &
উপাদান পরিসীমা
|
-প্রেসিস্টর ক্যাপাসিটার বর্জন, নলাকার ডায়োড, অ্যালুমিনিয়াম
ক্যাপাসিটার, এসওটি, এসওপি, কিউএফপি, কিউএফএন, বিজিএ, ইত্যাদি
-চ আকার01005 থেকে 36*36 মিমি, এবং বৃহত্তর উপাদান মাউন্টিং
|
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
350 মিমি (এল) x300 মিমি (ডাব্লু) |
| পিসিবি পৌঁছে |
3-বিভাগ-রেল স্বয়ংক্রিয় কনভাইং, পিসিবি সমর্থন ডিভাইস |
| অগ্রভাগ পরিবর্তন |
স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন (19-গর্ত অগ্রভাগ গ্রন্থাগার) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স ও ওয়াই অক্ষ দ্বারা চালিতপ্যানাসোনিক সার্ভো মোটরস
|
| সংক্রমণ ব্যবস্থা |
গ্রাউন্ডিং স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানো সিস্টেম |
50 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডারের জন্যও উপযুক্ত) |
| ভিশন সিস্টেম |
ফ্লাই ক্যামেরা এক্স 6 (উপাদান আকার প্রযোজ্য: 16 মিমিএক্স 16 মিমি);
আইসি ক্যামেরা এক্স 1 (উপাদান আকার প্রযোজ্য: 36 এমএমএক্স 36 মিমি);
মার্ক ক্যামেরা এক্স 2 |
অংশ তালিকা:
| আইটেম |
পরিমাণ |
আইটেম |
পরিমাণ |
| Tc06 পিক এবং প্লেস মেশিন |
1 |
তৈলাক্ত তেল |
1 |
| অগ্রভাগ |
8 |
ফিল্টার |
4 |
| সরঞ্জাম বাক্স |
1 |
দ্রুত সংযোগকারী |
1 |
| ওয়ারেন্টি কার্ড |
1 |
মাউস প্যাড |
2 |
| ব্যবহারকারী ম্যানুয়াল |
1 |
পাওয়ার কেবল |
2 |
| পরীক্ষার প্রতিবেদন |
1 |
কীবোর্ড |
1 |
| ব্রাশ |
1 |
মাউস প্যাড |
1 |
| টুইজার |
1 |
এলসিডি |
1 |

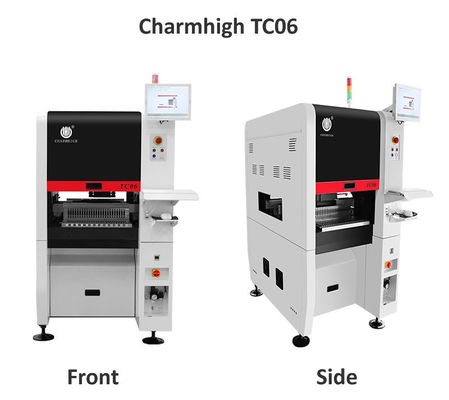

Charmhigh tc06, 6-মাথা 50-ফিডার:
এই পিক এবং প্লেস মেশিনটি কমপ্যাক্ট এবং আরাধ্য, তবুও অবিশ্বাস্যভাবে শক্তিশালী।
Tc06 সুবিধা:
-এসএমটি উত্পাদন প্রক্রিয়াটিকে আরও স্থিতিশীল করে তোলার জন্য একটি পিক এবং প্লেস মেশিন বেছে নেওয়ার জন্য সিপিকে সমর্থন করা একটি গুরুত্বপূর্ণ কী।
-এএনসি: স্বয়ংক্রিয় অগ্রভাগ পরিবর্তন, অগ্রভাগগুলি স্বয়ংক্রিয়ভাবে উপাদান অনুসারে বরাদ্দ করা যায়, এসএমটি উত্পাদনকে আরও বুদ্ধিমান এবং আরও দক্ষ করে তোলে।
-উচ্চ-নির্ভুলতা ইউনিভার্সাল মাউন্টিং হেড: একটি মেশিন উচ্চ স্থায়িত্ব সহ বিভিন্ন উপাদানগুলির মাউন্টিং চাহিদা পূরণ করতে পারে
কাস্ট লোহার বেস কাঠামো, পিক এবং প্লেস মেশিনটি মার্বেলের চেয়ে ভাল গতিতে সুচারুভাবে চলে।
প্যানাসোনিক সার্ভো মোটর দ্বারা চালিত এক্স এবং ওয়াই অক্ষটি মেশিনের দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।
Charmhigh tc06: সিপিকে সনাক্তকরণ পাস,টিসি 06:সিপিকে ≥1.0, সমর্থন 01005,উচ্চ নির্ভুলতা মডেল।

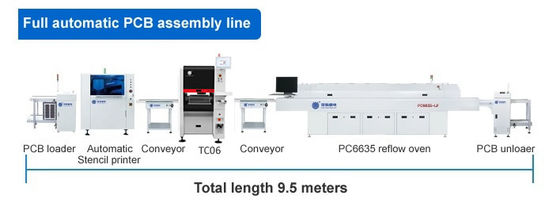

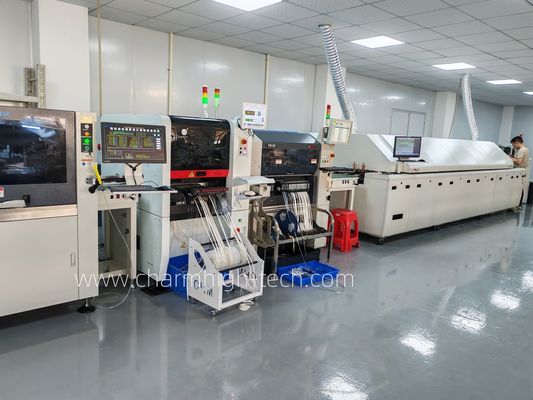

এসএমটি প্রোডাকশন লাইনের সুপারিশ:
মাউন্টিং নমুনা:

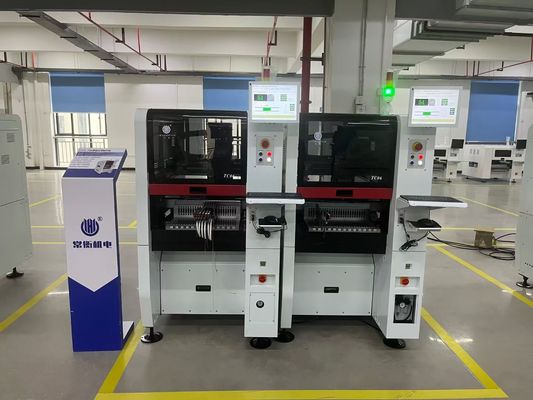

Charmhigh ফ্যাক্টরি সরাসরি সরবরাহ:
টিসি 06 স্ট্রং প্যাকিং:
পরিষেবা এবং ওয়ারেন্টি:
সম্পূর্ণ মেশিনের ক্রয় এবং লাইফটাইম পরিষেবার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল রয়েছে।
আমরা সর্বদা মেশিনের খুচরা অংশ, গ্যারান্টি সহ কারখানার সরাসরি সরবরাহ সরবরাহ করি।
আমরা অনলাইন কিউ/এ এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা এক থেকে বিক্রয়ের পরে পরিষেবা সরবরাহ করি।প্রতিটি মেশিন শিপ আউট করার আগে 100% ভাল পরীক্ষা করে।
