ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন

ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন

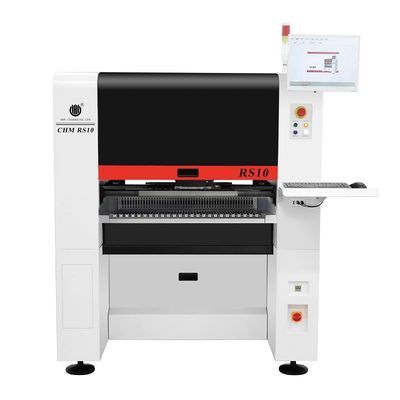

Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন

বড় ইমেজ :  ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Charmhigh
সাক্ষ্যদান: CE
মডেল নম্বার: আরএস 10 (চৌম্বকীয় স্থগিতাদেশ)
নথি: Charmhigh RS10.pdf
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $38000
প্যাকেজিং বিবরণ: কাঠের বাক্স
ডেলিভারি সময়: ৩-৭ কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 30
যোগাযোগ

ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন

বিবরণ
মাথা: 10 মাথা (31pcs nozzle স্বয়ংক্রিয় পরিবর্তন অবস্থান সঙ্গে) পিসিবি আকার: 600(L)*400(W)mm (স্ট্যান্ডার্ড)
মাউন্টিং গতি: অনুকূল গতি: 45000 সিপিএইচ; ফিডার: 100pcs NXT বৈদ্যুতিক ফিডার সমর্থন করে
কম্পোনেন্ট: 01005, 0201,0402,-5050, SOP, QFN, BGA... সর্বাধিক উপাদান উচ্চতা: 12 মিমি
ক্যামেরা: IC camera: 1pcs (36X36mm); IC ক্যামেরা: 1pcs (36X36mm); Flying camera: 10pcs (16X16 পিসিবি বিতরণ: 3 টি টুকরো অটো ডেলিভারি রেলগুলির সাথে, প্রস্থ সফ্টওয়্যার দ্বারা সামঞ্জস্য করা যেতে পারে
মাত্রা: 1600 (L) * 1688 (W) * 1560 (H) মিমি পাওয়ার সাপ্লাই: AC380V (50Hz, তিন ফেজ) 4.5kw
ফিডার টাইপ: ফুজি এনএক্সটি বৈদ্যুতিক ফিডার মোটর: এক্স মোটর সার্ভো মোটর + ওয়াই অক্ষ ডাবল লিনিয়ার মোটর
পিসিবি পুরুত্ব: 0.6-3.5 মিমি নেট ওজন: 1930 কেজি

ডুয়াল লিনিয়ার মোটর ড্রাইভ চার্মহাই RS10 চৌম্বকীয় সাসপেনশন এসএমটি পিক অ্যান্ড প্লেস মেশিন
পণ্যের সংক্ষিপ্ত বিবরণ

চারমহাই আরএস১০ ম্যাগনেটিক সাসপেনশন পিক অ্যান্ড প্লেস মেশিন - ডুয়াল লিনিয়ার মোটর ড্রাইভ

উচ্চ গতির, উচ্চ নির্ভুলতা বড় PCB সমাবেশ লাইন এবং PCBA উত্পাদন জন্য ডিজাইন করা। 01005 উপাদান সমর্থন করে।

মূল বৈশিষ্ট্য
  • সর্বোত্তম গতিঃ ৪৫,০০০ সিপিএইচ (উত্তম অবস্থার অধীনে)
  • মাউন্ট সঠিকতাঃ (XY) ± 0.035mm CPK≥1.0
  • উপাদানগুলি মাউন্ট পরিসীমাঃ 01005 থেকে 36mm × 36mm এবং বৃহত্তর উপাদানগুলি
  • বিকল্প বৈশিষ্ট্যঃ নীল আলো স্ক্যান, লেন্স মাউন্ট, 1.2m দীর্ঘ PCB মাউন্ট উত্পাদন
ভিডিও প্রদর্শনী
বাস্তব কাজ ভিডিও নেপকন প্রদর্শনী কর্মশালা উৎপাদন
টেকনিক্যাল স্পেসিফিকেশন
মাত্রা1600mm ((L) × 1688mm ((W) × 1560mm ((H)
ওজন১৯৩০ কেজি
পাওয়ার সাপ্লাইAC380V (50Hz, তিন ফেজ), 4.5kW
বায়ু সরবরাহ0.5MPa ~0.7MPa
ভ্যাকুয়াম জেনারেশনঅন্তর্নির্মিত ভ্যাকুয়াম পাম্প
মাউন্ট হেড পরিমাণ১০টি মাথা
মাউন্ট গতি45,000 সিপিএইচ (অতিরিক্ত)
সঠিকতা বাড়ছে(XY) ± 0.035mm CPK≥1.0
উপাদান উচ্চতা≤12 মিমি
উপাদান প্রকার01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA ইত্যাদি
উপাদান পরিসীমাইঞ্চি আকার 0201 থেকে 36mm*36mm এবং বড় উপাদান
পিসিবি বেধ0.6 মিমি ~ 3.5 মিমি
পিসিবি আকার600mm ((L) × 400mm ((W) (স্ট্যান্ডার্ড); 1200mm ((L) × 400mm ((W) (ঐচ্ছিক)
পিসিবি পরিবহন৩ সেকশন রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন
নল পরিবর্তনঅটোমেটিক ডজল পরিবর্তন (31-হোল ডজল লাইব্রেরি)
নিয়ন্ত্রণ ব্যবস্থামনিটর, কীবোর্ড এবং মাউস সহ অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
ড্রাইভ সিস্টেমএক্স অক্ষ সার্ভো মোটর দ্বারা চালিত, Y অক্ষ দ্বৈত রৈখিক মোটর দ্বারা চালিত
ট্রান্সমিশন ব্যবস্থাTHK গ্রাউন্ড বোল স্ক্রু এবং THK নিঃশব্দ রৈখিক গাইড সহ X&Y অক্ষ
খাওয়ানোর ব্যবস্থা100 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
দৃষ্টি ব্যবস্থাফ্লাই ক্যামেরা×১০, আইসি ক্যামেরা×১, মার্ক ক্যামেরা×২ ইমেজ সেচিং ফাংশন সহ
মেশিনের হাইলাইটস
  • Y-অক্ষ দ্বৈত রৈখিক মোটর ড্রাইভ
  • সিপিকে সনাক্তকরণ সমর্থন করুন
  • বড় আকারের উপাদান সনাক্তকরণ
  • এএনসি (অটোমেটিক নোজেল চেঞ্জার)
  • এইচডি আইসি ভিশন সিস্টেম
  • ইন্ডাস্ট্রিয়াল গ্রেড প্ল্যাটফর্মের সাথে ফ্রেম কাঠামো
  • অন্তর্নির্মিত ভ্যাকুয়াম পাম্প + সোলিনয়েড ভালভ কাঠামো
  • স্বয়ংক্রিয় তাপীয় ক্ষতিপূরণ সংশোধন সিস্টেম
  • পিসিবি সমর্থন ডিভাইস
  • বৃহত্তর পিসিবিগুলির জন্য ডুয়াল মার্ক ক্যামেরা
প্রোডাক্টের ছবি

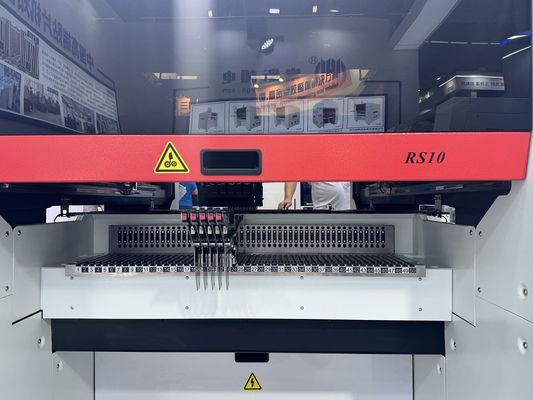

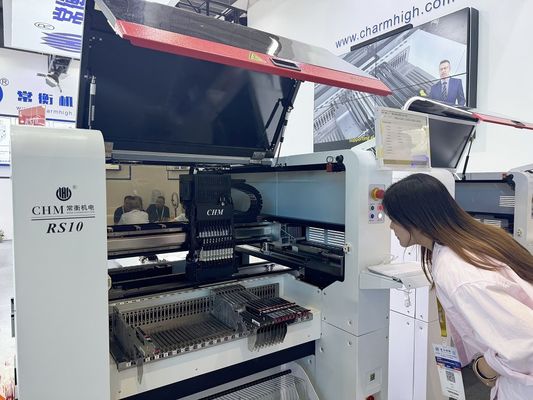

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
সার্ভিস ও ওয়ারেন্টিঃসম্পূর্ণ মেশিনটি ক্রয়ের তারিখ থেকে 1 বছরের ওয়ারেন্টি সহ আজীবন পরিষেবা রয়েছে। প্রতিটি মেশিন শিপিংয়ের আগে 100% পরীক্ষা করা হয়।
যোগাযোগের তথ্য

টেকনিক্যাল সাপোর্ট:কিমি

মোবাইল/হোয়াটসঅ্যাপঃ+8613510675756

ইমেইল: kimi@charmhigh-tech.com

ওয়েবসাইটঃ https://www.charmhigh-tech.com/

ইউটিউবঃ চার্মহাই চ্যানেল
