চারমহাই CHM-551 উচ্চ কনফিগারেশন ছোট, উচ্চ নির্ভুলতা 4-হেড পিক এবং স্থান মেশিন
উচ্চ স্থিতিশীলতার সাথে ছোট ব্যাচের উৎপাদনের জন্য ভাল।
CHM-551 এর সাথে ইলেকট্রনিক্স উত্পাদনের ভবিষ্যত উন্মুক্ত করুন, একটি কম্প্যাক্ট, উচ্চ নির্ভুলতা 4 মাথা SMT পিক এবং স্থান মেশিন ছোট থেকে মাঝারি ব্যাচ উত্পাদন জন্য ডিজাইন করা।এই কাটিয়া প্রান্ত সমাধান ব্যতিক্রমী নির্ভুলতা প্রদান করে, 0201, QFN, BGA, এবং আরও অনেক কিছুর মতো ছোট ছোট উপাদানগুলিকে সমর্থন করে, এটিকে গবেষণা ও উন্নয়ন, প্রোটোটাইপিং এবং ব্যয়বহুল পিসিবি সমাবেশের জন্য চূড়ান্ত পছন্দ করে।
কেন CHM-551 বেছে নিন?
1. উচ্চতর নির্ভুলতাঃ একটি উচ্চ-নির্ভুলতা বল স্ক্রু সিস্টেম এবং উন্নত দৃষ্টি ক্যামেরা দিয়ে ত্রুটিহীন অবস্থান অর্জন করুন, নির্ভরযোগ্য ফলাফলের জন্য নিখুঁত আইসি সারিবদ্ধতা এবং সিপিকে ≥1.0 সম্মতি নিশ্চিত করুন।
2উচ্চ-গতির পারফরম্যান্সঃ ১১,৫০০ সিপিএইচ (আইপিসি ৯৮৫০ঃ ৮,৮৫০ সিপিএইচ) এর সর্বোত্তম গতির সাথে উত্পাদনশীলতা বৃদ্ধি করুন, গুণমানের ক্ষতি ছাড়াই ছোট ব্যাচের জন্য আদর্শ।
3. স্মার্ট অটোমেশনঃ আপনার কাজের প্রবাহকে সহজতর করতে এবং মূল্যবান সময় মুক্ত করতে স্বয়ংক্রিয় নল পরিবর্তন (13-সেট লাইব্রেরি), তাপীয় ক্ষতিপূরণ এবং পিসিবি অটো-কনভেয়র বৈশিষ্ট্যযুক্ত।
4কমপ্যাক্ট এবং বহুমুখীঃ স্থান সাশ্রয়কারী ডেস্কটপ বা উল্লম্ব বেস বিকল্পগুলি যে কোনও কর্মক্ষেত্রে নির্বিঘ্নে ফিট করে, 400x300 মিমি পর্যন্ত পিসিবি এবং 50 ইয়ামাহা ফিডারগুলি (বায়ুসংক্রান্ত / বৈদ্যুতিক) সমর্থন করে।
5. ব্যয়-কার্যকর উদ্ভাবনঃ মানের সাথে আপস না করে সাশ্রয়ী মূল্যের, সিএইচএম -551 স্টার্টআপস, ল্যাব এবং এসএমটি উত্পাদনকে দক্ষতার সাথে স্কেল করার লক্ষ্যে ব্যবসায়ের জন্য উপযুক্ত।
মূল বৈশিষ্ট্য:

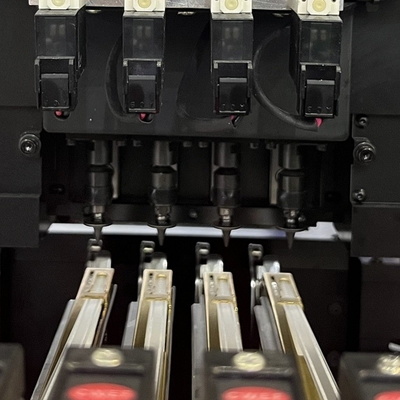

1. 4-হেড ডিজাইনঃ দ্রুত সমাবেশের জন্য একযোগে একাধিক উপাদান পরিচালনা করে।
2. 0201 ক্ষমতাঃ সহজেই ক্ষুদ্রতম উপাদানগুলি মোকাবেলা করে, আধুনিক ইলেকট্রনিক্সের জন্য আদর্শ।
3. ব্যবহারকারী-বন্ধুত্বপূর্ণ সফটওয়্যারঃ স্বজ্ঞাত ইন্টারফেস অপারেশন সহজতর, কোন বিশেষজ্ঞ দক্ষতা প্রয়োজন।
4. শক্তিশালী বিল্ডঃ উচ্চ-শেষ কনফিগারেশন স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।
5. গ্লোবাল সাপোর্ট: ১ বছরের ওয়ারেন্টি, আজীবন সার্ভিস এবং চার্মহাইয়ের ডেডিকেটেড টেক সাপোর্ট দিয়ে সমর্থিত।
নিখুঁত জন্যঃ
-এসএমটি প্রোটোটাইপিংঃ আপনার ডিজাইনগুলিকে দ্রুত এবং নির্ভুলভাবে জীবন দান করুন।
- ক্ষুদ্র ব্যাচ উৎপাদনঃ স্টার্টআপ এবং নিচ প্রস্তুতকারকদের জন্য ব্যয়-কার্যকর।
- গবেষণা ও উন্নয়ন ল্যাবঃ পরীক্ষার জন্য নমনীয় এবং নির্ভরযোগ্য।
| CHM-551 স্পেসিফিকেশন |
| মাত্রা |
1050mm(L) x1050mm(W) x 1360mm(H) |
| ওজন |
৩১০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
৪টি মাথা |
| মাউন্ট গতি |
১১৫০০ সিপিএইচ (অনুকূল) ।আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে |
(XY) ± 0.06mm;CPK≥1.0 |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩/৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি
(রেসিস্টর/ক্যাপাসিটার/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড);
600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন |
এআউটোম্যাটিক নল পরিবর্তন(১৩ গর্তের ডোজ লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |

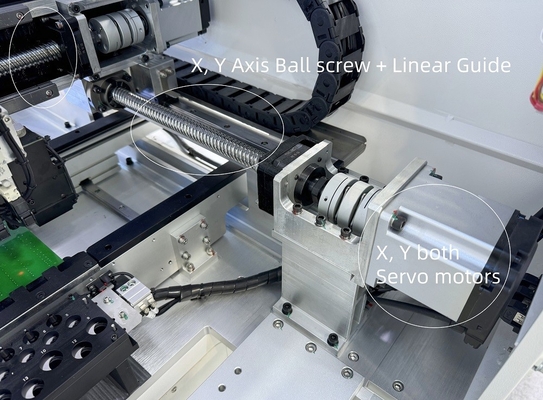

| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত;
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |

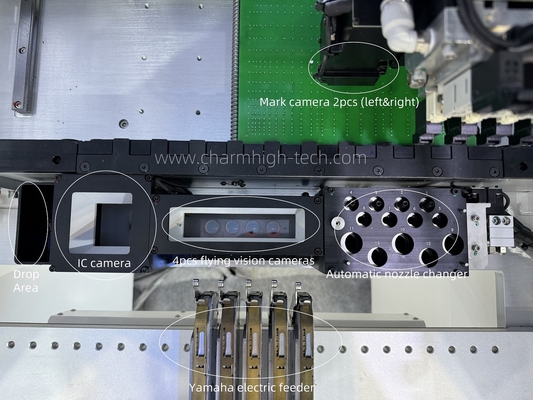

| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14 মিমি × 14 মিমি);
IC camerax1 (অংশের আকার প্রযোজ্যঃ 25mm×25mm);
মার্ক ক্যামেরাএক্স২ |
১০০% আসল ছবি:

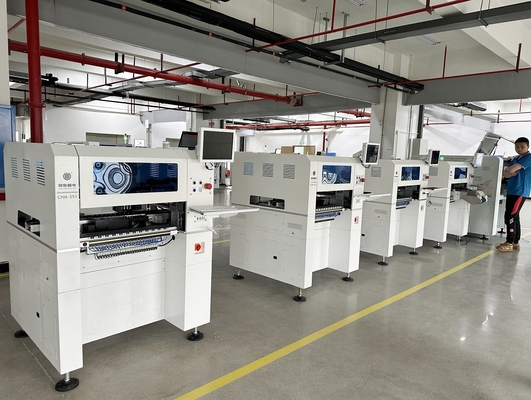

এটিতে ডেস্কটপ সংস্করণ এবং উল্লম্ব সংস্করণ দুটি ধরণের রয়েছে, এটি সম্পূর্ণ স্বয়ংক্রিয় এসএমটি উত্পাদন লাইন করতে পারেঃ
গ্রাহকের পিসিবি নমুনাঃ

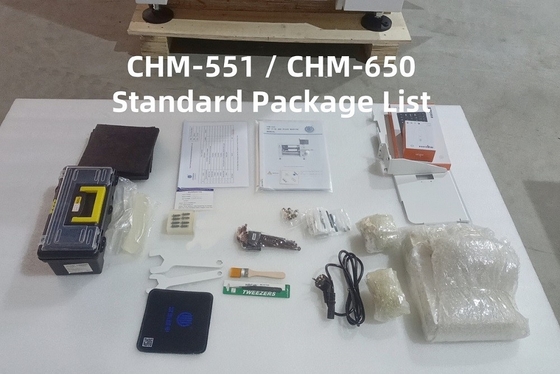

CHM-551 পার্টস তালিকা
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন |
1 |
পিন্টিজার |
1 |
| নল |
8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| গ্যারান্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
দ্রুত সংযোগকারী |
1 |
| পরীক্ষার রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট করা আছে, মেশিনটি ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক বায়ু সংকোচকারী প্রস্তুত করতে হবে (বায়ুবাহিত ফিডারগুলির জন্য বায়ু সরবরাহ) ।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
