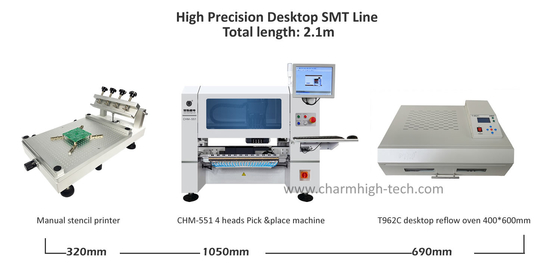

উচ্চ নির্ভুলতা ছোট SMT উৎপাদন লাইনঃ
3040 স্টেনসিল প্রিন্টার, CHM-551 ডেস্কটপ SMT চিপ মাউন্টার, রিফ্লো ওভেন T962C
ছোট ব্যাচের উৎপাদন, পিসিবি সমাবেশ, অর্থনৈতিক এসএমটি সমাধানের জন্য
ব্যবসা শুরু করার জন্য ভালো, বিশ্ববিদ্যালয়ের শিক্ষা, গবেষণা...
উচ্চ কনফিগারেশন, মিনি উপাদান 0201 সমর্থিত, (XY) ± 0.06mm;CPK≥1.0
1. স্টেনসিল প্রিন্টার 3040 প্রযুক্তিগত পরামিতি
| প্রকারঃ |
ম্যানুয়াল |
| জি.ডব্লিউ: |
২৩ কেজি |
| সর্বাধিক মুদ্রণ ক্ষেত্রঃ |
২৫০*৪০০ মিমি |
| প্যাকেজিং আকারঃ |
L 66cm*W 50cm*H 28cm |
2. CHM-551পিক অ্যান্ড প্লেস মেশিন
| CHM-551 স্পেসিফিকেশন |

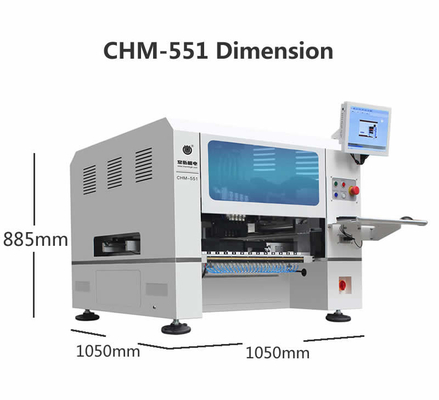

| মাত্রা |
1050mm(L) x1050mm(W) x 880mm(H) |
| ওজন |
২১০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
৪টি মাথা |
| মাউন্ট গতি |
১১৫০০ সিপিএইচ (অনুকূল);আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে |
(XY) ± 0.06mm; CPK≥1.0 |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩ ০৫০৫০/SOT/SOP/QFP/QFN/BGA ইত্যাদি
(রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড);
600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন(১৩ গর্তের ডোজ লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত;
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14 মিমি × 14 মিমি);
IC camerax1 (অংশের আকার প্রযোজ্যঃ 25mm×25mm);
মার্ক ক্যামেরাএক্স২ |
পার্টস তালিকা
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন |
1 |
পিন্টিজার |
1 |
| নল |
8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| গ্যারান্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
দ্রুত সংযোগকারী |
1 |
| পরীক্ষার রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
3. T96C পরামিতিঃ
মডেলঃ T962C
কার্যকরী সোল্ডারিং সর্বোচ্চ এলাকাঃ 400 x 600mm
নামমাত্র শক্তিঃ ২৯০০ ওয়াট
তাপমাত্রা পরিসীমাঃ 0 ডিগ্রি সেলসিয়াস থেকে 280 ডিগ্রি সেলসিয়াস
প্রক্রিয়া চক্রঃ ১-৮ মিনিট
ভোল্টেজঃ 110V বা 220V, দুই ধরনের
ফ্রিকোয়েন্সিঃ 50Hz~60Hz
পণ্যের আকারঃ 684x504x225mm
নেট ওজনঃ ২৫ কেজি
প্যাকেজিং ওজনঃ 30kg
চার্মহাই 4 হেড এসএমটি পিক এবং প্লেস মেশিন CHM-551, 0201, BGA, 144 পিন আইসি জন্য ভালঃ
এই ৪টি হেড CHM-551 ইলেকট্রনিক্স উৎপাদনে যথার্থতা এবং ব্যবহারের সহজতার জন্য ডিজাইন করা হয়েছে, যদিও এর গতি খুব বেশি নয়, প্রকৃত গতি ৮৮৫০ সিপিএইচ। এটি যথার্থতার দিক থেকে চমৎকার,অসাধারণ নির্ভুলতার সাথে 0201 উপাদান পরিচালনা করতে সক্ষম এবং কঠোর সিপিকে পরীক্ষা পাস করেছে.
এর কমপ্যাক্ট ডিজাইন প্রোটোটাইপিং এবং ছোট থেকে মাঝারি উৎপাদন সেটআপের জন্য পুরোপুরি ফিট করে।
যা বাজারের সবচেয়ে উন্নত ছোট মাউন্টার।
যদি নির্ভুলতা আপনার সর্বোচ্চ অগ্রাধিকার হয়, চার্মহাই CHM-551 আদর্শ সমাধান।

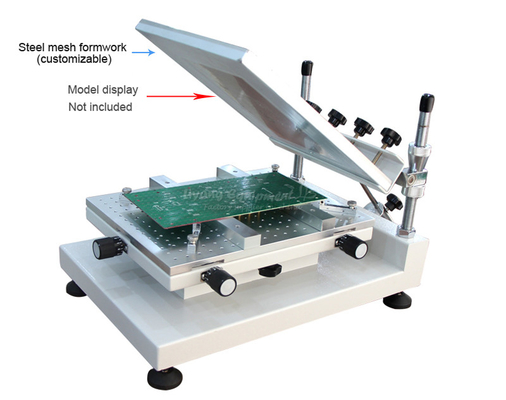

ম্যানুয়াল টাইপ উচ্চ নির্ভুলতা স্টেনসিল প্রিন্টারঃ

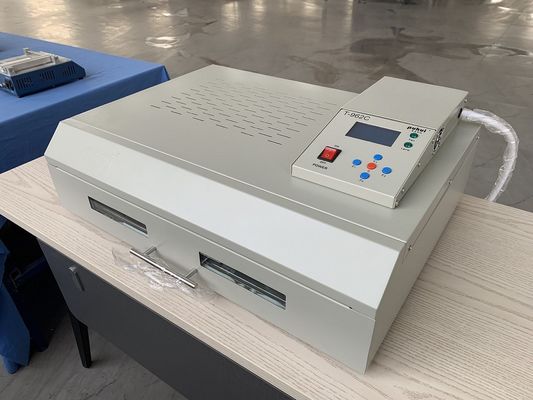

T962C ড্রয়ার টাইপ রিফ্লো ওভেন, 400x600 মিমি বড় গরম করার আকারঃ
সেরা সংমিশ্রণ ছোট SMT লাইন, আমরা এটা সুপারিশ! দয়া করে আত্মবিশ্বাসের সঙ্গে ক্রয়.
গুণগত মানের নিশ্চয়তার সাথে চমত্কার উচ্চ কারখানা সরবরাহ।
দয়া করে নোট করুন:
সিএইচএম-৫৫১ এসএমটি পিক অ্যান্ড প্লেস মেশিনকে শুধুমাত্র বাহ্যিক বায়ু উৎস সংযুক্ত করতে হবে যা নিজের দ্বারা প্রস্তুত করা হয়, অন্য কোন জিনিসের প্রয়োজন নেই।
জাহাজ ছাড়ার আগে মেশিনটি কোয়ালিটি কন্ট্রোল পাস করেছে।
আমরা সময়মত বিক্রয়োত্তর সেবা প্রদান, প্রতিটি মেশিন 100% জাহাজের আগে ভাল পরীক্ষিত. দয়া করে আত্মবিশ্বাসের সঙ্গে এটি কিনতে.
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার নির্ভরযোগ্য সরাসরি সরবরাহ।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
একের পর এক বিক্রয়োত্তর সেবা প্রদান করুন। প্রতিটি মেশিন 100% জাহাজের আগে ভাল পরীক্ষিত।
