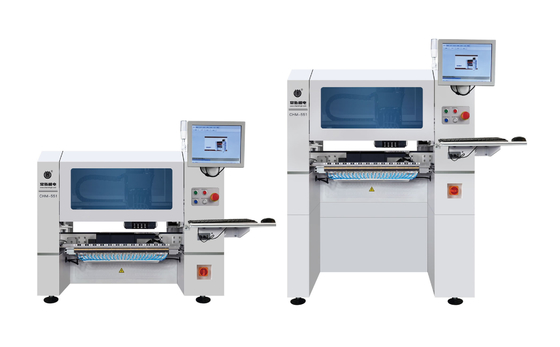

উজ্জ্বলCHM-551চার মাথা SMT চার্মহাইয়ের পিক এবং প্লেস মেশিন
সুপার উচ্চ নির্ভুলতা, উচ্চ কনফিগারেশন, সহজ অপারেশন, রুম সংরক্ষিত.
উচ্চ নির্ভুলতার প্রোটোটাইপিং এবং উচ্চ স্থিতিশীলতার সাথে ছোট ব্যাচের উত্পাদনের জন্য খুব ভাল।
বর্ণনাঃ
এই ৪টি হেড CHM-551 ইলেকট্রনিক্স উৎপাদনে যথার্থতা এবং ব্যবহারের সহজতার জন্য ডিজাইন করা হয়েছে, যদিও এর গতি খুব বেশি নয়, প্রকৃত গতি ৮৮৫০ সিপিএইচ। এটি যথার্থতার দিক থেকে চমৎকার,অসাধারণ নির্ভুলতার সাথে 0201 উপাদান পরিচালনা করতে সক্ষম এবং কঠোর সিপিকে পরীক্ষা পাস করেছে.
এর কমপ্যাক্ট ডিজাইন প্রোটোটাইপিং এবং ছোট থেকে মাঝারি উৎপাদন সেটআপের জন্য পুরোপুরি ফিট করে।
যা বাজারের সবচেয়ে উন্নত ছোট মাউন্টার।
CHM-551 এসএমটি পিক অ্যান্ড প্লেস মেশিন (অটো নোজেল পরিবর্তন সহ) উপযুক্ত উচ্চ নির্ভুলতা প্রোটোটাইপিং এবংএসএমটি সমাবেশের জন্য অর্থনৈতিক সমাধান।
CHM-551 ইউটিউবে কাজ করার ভিডিওঃ
https://www.youtube.com/watch?v=OawJh43K9EI
সিএম-৫৫১ প্যাক করা হচ্ছে এবং দক্ষিণ আফ্রিকায় পাঠানোর জন্য প্রস্তুত:
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 ক্যাটালগ ডাউনলোডঃচার্মহাইচ CHM-551.pdf
মেশিনের বৈশিষ্ট্য
1.সাপোর্ট সিপিকে পরীক্ষা
2. স্বয়ংক্রিয় নল পরিবর্তন (13 সেট নল লাইব্রেরি)
3.তাপীয় ক্ষতিপূরণ
4. স্বয়ংক্রিয় পরিবহন
5. সর্বোত্তম গতি:11500CPH আইপিসি9850:8850CPH
6. ......
আরো মেশিন বৈশিষ্ট্য জন্য, আমাদের অ্যাকাউন্ট ম্যানেজার পরামর্শ করুন
CHM-551 পার্টস তালিকা
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন |
1 |
পিন্টিজার |
1 |
| নল |
8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| গ্যারান্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
দ্রুত সংযোগকারী |
1 |
| পরীক্ষার রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
| CHM-551 স্পেসিফিকেশন |
| মাত্রা |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| ওজন |
২৬০ কেজি ও ৩১০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
৪টি মাথা |
| মাউন্ট গতি |
১১৫০০ সিপিএইচ (অনুকূল) ।আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে |
(এক্সওয়াই) ± ০.০৫ মিমি;CPK≥1.0 |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩/৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি
(রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড);
600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন(১৩ গর্তের ডোজ লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত;
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |

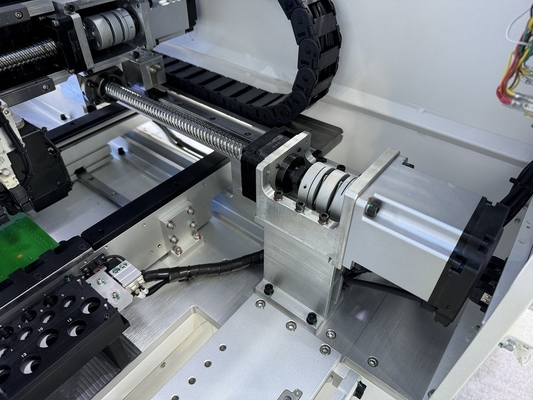

বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14 মিমি × 14 মিমি);
IC camerax1 (অংশের আকার প্রযোজ্যঃ 25mm×25mm);
মার্ক ক্যামেরাএক্স২ |
হাইলাইট করুন:

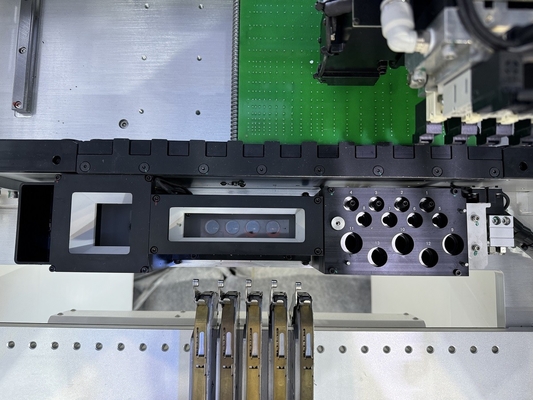

1. অটো নল বিনিময়, আপনি ম্যানুয়ালি নল পরিবর্তন করার প্রয়োজন নেই, খুব সুবিধাজনক!
2. শক্তিশালী দৃষ্টি ক্যামেরা সিস্টেম, উন্নত ক্যামেরা উচ্চতর নির্ভুলতা সঙ্গে, আইসি placecd আরো নির্ভুল, এবং ন্যূনতম উপাদান 0201.
3. পিসিবি অটো কনভেয়র দিয়ে, একটি ছোট এসএমটি উত্পাদন লাইন নির্মিত, আপনার হাত মুক্ত!
4স্মার্ট সফটওয়্যার সহ উচ্চ কনফিগারেশন, দীর্ঘায়ু, চার্মহাই শক্তিশালী যান্ত্রিক অংশ প্রদান করে।
প্রধান বৈশিষ্ট্যঃ
৪টি মাথা, ৫০টি ফিডার স্ট্যাক, সার্ভো মোটর, পিসিবি অটো কনভেয়র, বল স্ক্রু,
তাপীয় ক্ষতিপূরণ, 19-হোল স্বয়ংক্রিয় নল পরিবর্তন, 0201, সিপিকে পরীক্ষা পাস......
নিখুঁত ফলাফল সঙ্গে আইসি মাউন্ট, সর্বোচ্চ সমর্থন 25x25mm আকার আইসি, ক্ষুদ্র পিচ নিখুঁত মাউন্ট।

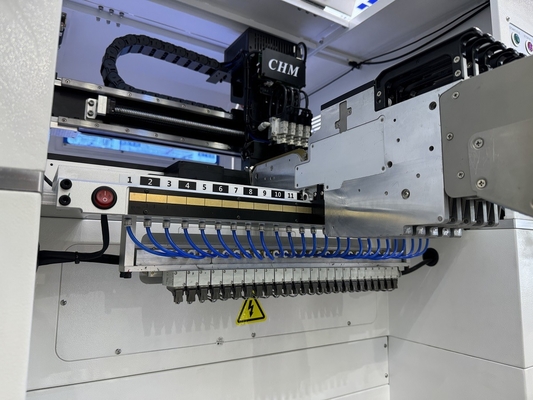

একপাশে ২৫টি ফিডার স্লট রয়েছে, উভয় পক্ষের মিলিয়ে ৫০টি।
সমর্থন Yamaha ফিডার (উভয় বৈদ্যুতিক ফিডার এবং বায়ুসংক্রান্ত ফিডারঃ
অত্যন্ত স্থিতিশীল এবং উচ্চ নির্ভুলতা, চীনের সেরা চার মাথা মডেল।
চ্যাম্পহাই এসএমটি, কারখানার সরবরাহ, দ্রুত ডেলিভারি।
চার্মহাই, শীর্ষ চিয়েন্স ব্র্যান্ড।
এসএমটি উৎপাদন লাইনঃ
লাইন১ঃ
3040 সোল্ডার পেস্ট প্রিন্টার, CHM-551 SMD পিক অ্যান্ড প্লেস রোবট, T961 রিফ্লো ওভেন
লাইন২ঃ
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক বায়ু সংকোচকারী প্রস্তুত করতে হবে (বায়ুবাহিত ফিডারগুলির জন্য বায়ু সরবরাহ) ।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
