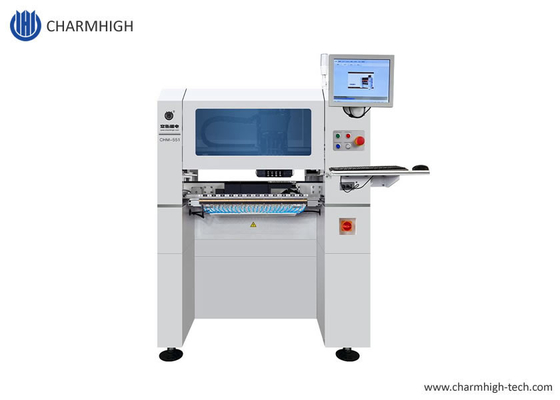

সুপার উচ্চ নির্ভুলতা 4 মাথা SMT বাছাই এবং স্থান মেশিন CharmhighCHM-551CPK≥1.0
উচ্চ কনফিগারেশন, রুম সংরক্ষণ, উচ্চ স্থিতিশীলতা সঙ্গে ছোট ব্যাচ উত্পাদন জন্য খুব ভাল।
আপডেট মডেল জিনিয়াস ছোটCHM-551 (বেস সহ)উচ্চ নির্ভুলতা বল স্ক্রু
স্বয়ংক্রিয় পিসিবি কনভেয়র, 50 ফিডার 4 মাথা SMT বাছাই এবং স্থান রোবট
সিএইচএম-৫৫১ এসএমটি পিক অ্যান্ড প্লেস মেশিন (অটো নোজেল চেঞ্জ সহ) এসএমটি ব্যাচ প্রোডাকশনের জন্য।
0201 সমর্থিত। সিপিকে টেস্ট সমর্থন।এসএমটি সমাবেশের জন্য অর্থনৈতিক সমাধান।
মেশিনের বৈশিষ্ট্য
1. সাপোর্ট সিপিকে টেস্টCPK≥1.0
2. স্বয়ংক্রিয় নল পরিবর্তন (13 সেট নল লাইব্রেরি)
3তাপীয় ক্ষতিপূরণ
4. স্বয়ংক্রিয় পরিবহন
5. সর্বোত্তম গতি:11500CPH; আইপিসি9850:8850CPH
6. ......
আরো মেশিন বৈশিষ্ট্য জন্য, আমাদের অ্যাকাউন্ট ম্যানেজার পরামর্শ করুন
CHM-551 ইউটিউবে গ্রাহকের কাজ ভিডিওঃ
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 মাউন্ট 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 মাউন্ট 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| CHM-551 স্পেসিফিকেশন |
| মাত্রা |
1050mm(L) x1050mm(W) x 1360mm(H) |
| ওজন |
৩১০ কেজি - বেস সহ |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
৪টি মাথা |
| মাউন্ট গতি |
১১৫০০ সিপিএইচ (অনুকূল);আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে |
(এক্সওয়াই) ± ০.০৫ মিমি;CPK≥1.0 |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩/৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি
(রেসিস্টর/ক্যাপাসিটার/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০mm ((L) x ২৭০mm ((W) |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত;
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |
বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 8 মিমি স্ট্যান্ডার্ডইয়ামাহাপ্নেমাটআইসি/বৈদ্যুতিক ফিডারস্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14 মিমি × 14 মিমি);
IC camerax1 (অংশের আকার প্রযোজ্যঃ36mm×36mm);
মার্ক ক্যামেরাএক্স২ |

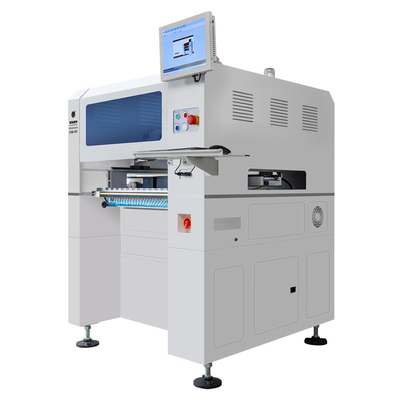

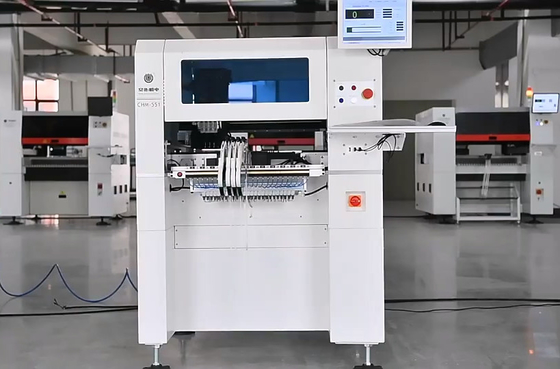

CHM-551 নতুন চেহারা, ভিউ উইন্ডো যোগ করা হয়েছে।
প্রধান বৈশিষ্ট্যঃ
৪টি মাথা, ৫০টি ফিডার স্ট্যাক, সার্ভো মোটর, পিসিবি অটো কনভেয়র, বল স্ক্রু,
তাপীয় ক্ষতিপূরণ, 19-হোল স্বয়ংক্রিয় নল পরিবর্তন, 0201, সিপিকে পরীক্ষা পাস......
ইয়ামাহা ইলেকট্রিক ফিডার আর নিউম্যাটিক ফিডার একসাথে কাজ করছে।
নিখুঁত ফলাফল সঙ্গে আইসি মাউন্ট, সর্বোচ্চ সমর্থন 36x36mm আকার আইসি, ক্ষুদ্র পিচ নিখুঁত মাউন্ট।
চ্যাম্পহাই এসএমটি, কারখানার সরবরাহ, দ্রুত ডেলিভারি।
চার্মহাই, শীর্ষ চিয়েন্স ব্র্যান্ড।

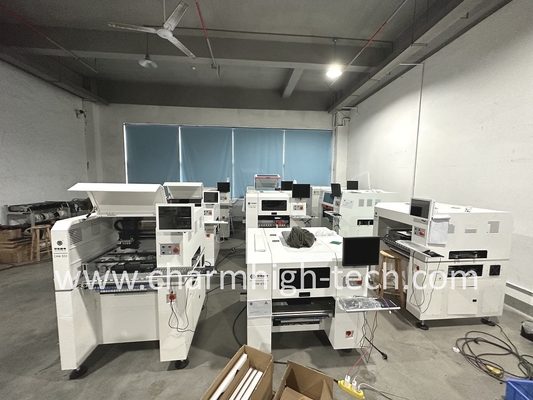

আমাদের কারখানা:
এসএমটি উৎপাদন লাইনঃ
3250 সোল্ডার পেস্ট প্রিন্টার--- কনভেয়র--- CHM-551 দুই ইউনিট--- কনভেয়র--- রিফ্লো ওভেন
CHM-551 পার্টস তালিকা
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন |
1 |
পিন্টিজার |
1 |
| নল |
8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| গ্যারান্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
দ্রুত সংযোগকারী |
1 |
| পরীক্ষার রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট করা আছে, মেশিনটি ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধু একটি বাহ্যিক বায়ু সংকোচকারী প্রস্তুত করতে হবে।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
