6 হেড এসএমটি পিক অ্যান্ড প্লেস মেশিন চার্মহাই টিসি06ইন্টিগ্রেটেড কাস্ট আয়রন প্ল্যাটফর্ম
কমপ্যাক্ট & উচ্চ নির্ভুলতা SMT সমাধান, 01005 & সূক্ষ্ম-পিচ উপাদান জন্য সেরা
নতুনদের জন্য সেরা পিক অ্যান্ড প্লেস মেশিন ∙ ∙ ∙ Charmhigh TC06 রিভিউ

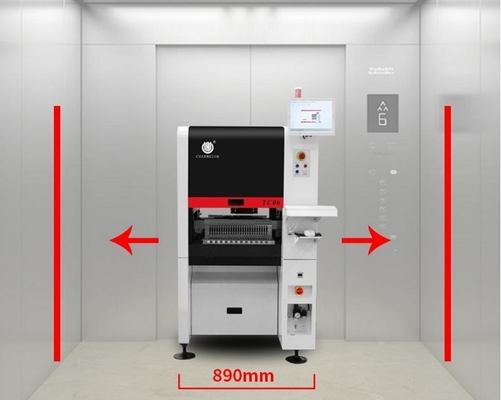

Charmhigh TC06 SMT পিক অ্যান্ড প্লেস মেশিন ইলেকট্রনিক্স প্রস্তুতকারকদের জন্য সুনির্দিষ্ট স্থান, সহজ অপারেশন এবং সাশ্রয়ী মূল্যের দাম সহ নির্ভরযোগ্য পিসিবি সমাবেশ সরবরাহ করে।এটি জটিল PCB সমাবেশ সঠিকতার সাথে পরিচালনা করে, ছোট এবং মাঝারি ইলেকট্রনিক্স কারখানা জন্য নিখুঁত. প্রস্থ 890mm, অধিকাংশ লিফট জন্য উপযুক্ত.
এটিতে ইন্টিগ্রেটেড কাস্ট আয়রন প্ল্যাটফর্ম রয়েছে, যা খুব স্থিতিশীল কাজ করে। সুতরাং মিনি উপাদানটি 010015 সমর্থন করে নিখুঁত মাউন্ট ফলাফলের সাথে। আদর্শ গতি 27800 সিপিএইচ।
চার্মহাই টিসি06 হ'ল নতুন এবং পেশাদারদের জন্য আদর্শ যারা সূক্ষ্ম উপাদান এবং উচ্চ দক্ষতার সাথে পিসিবিগুলি একত্রিত করার জন্য একটি নির্ভরযোগ্য পিক অ্যান্ড প্লেস মেশিনের প্রয়োজন।
TC06 প্রধান বৈশিষ্ট্যঃ
1মডেল নম্বরঃ টিসি০৬
2. ব্র্যান্ডঃ চার্মহাই
3প্রধান কনফিগারেশনঃসম্পূর্ণ স্বয়ংক্রিয় ইন-লাইন + পিসিবি অটো ডেলিভারি + 6 মাথা 50 ফিডার +(xy) +৩০ μm,CPK>1.0 + X&Y অক্ষ প্যানাসোনিক সার্ভো মোটর দ্বারা চালিত + স্বয়ংক্রিয় ডোজ চেঞ্জার + 9 ক্যামেরা + গ্রাউন্ড স্ক্রু এবং লিনিয়ার গাইড +তাপীয় ক্ষতিপূরণ + সর্বোত্তম গতিঃ 27800CPH
4ফিডারঃ ফুজি ইলেকট্রিক ফিডার (বিভিন্নভাবে ক্রয়)
5. PCB এলাকাঃ 350mm ((L) * 300mm ((W)
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7. উপাদানঃ ০১০০৫/ ০২০১/ ০৪০২/ ০৬০৩-৫০৫০/ ডায়োড/ ট্রিওড/ এসওপি/ কিউএফপি/ কিউএফএন/ বিজিএ/ এলইডি... সর্বোচ্চ ৩৬*৩৬ মিমি আইসি পর্যন্ত
8. মাত্রাঃ 890 (L) * 1450 (W) * 1500 (H) মিমি, AC220V (50hz, একক ফেজ); নেট ওজনঃ 900kg
9. নেতৃত্বের সময়ঃ 5-7 কার্যদিবস
10. ডেলিভারিঃ সমুদ্রপথে / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)
12প্যাকেজিংঃ প্লাইউড বক্স
চার্মহাইক TC06 পরামিতিঃ
| মাত্রা |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| ওজন |
৯০০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ), 3kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
6 |
| মাউন্ট গতি |
২৭৮০০cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
(xy) +৩০μm, CPK≥১।0 |
| উপাদান উচ্চতা |
≤12 মিমি |
|
কম্পোনেন্ট টাইপ &
উপাদান পরিসীমা
|
- রেসিস্টর ক্যাপাসিটার ব্যতীত, সিলিন্ডারিকাল ডায়োড, অ্যালুমিনিয়াম
ক্যাপাসিটার, এসওটি, এসওপি, কিউএফপি, কিউএফএন, বিজিএ ইত্যাদি।
- ইঞ্চি আকার01005 থেকে 36*36 মিমি, এবং বৃহত্তর উপাদান মাউন্ট
|
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((L) x৩০০ মিমি ((W) |
| পিসিবি পরিবহন |
৩-বিভাগ রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন ডিভাইস |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৯-হোল নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসোনিক সার্ভো মোটর
|
| ট্রান্সমিশন ব্যবস্থা |
গ্রাউন্ডিং স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা এক্স ৬ (উপাদানের আকারঃ ১৬mmx১৬mm);
আইসি ক্যামেরা এক্স ১ (উপাদানের আকার প্রযোজ্যঃ ৩৬mmx৩৬mm);
মার্ক ক্যামেরা x 2 |
চার্মহাই ইউটিউব চ্যানেলঃ https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 ওয়ার্কিং ভিডিও, মাউন্ট 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

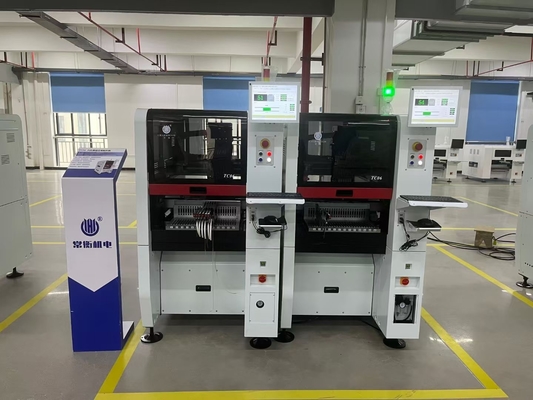

TC06+Yamaha YS12 একসাথে কাজ করছেঃ https://www.youtube.com/watch?v=x7ChkUV0HG4
প্রতিটি পাশ 25pcs ফিডার, মোট 50pcs টেপ ফিডার সমর্থিতঃ (NXT বৈদ্যুতিক ফিডার)
৮/১২/১৬/২৪/৩২/৪৪/৫৬ মিমি ফিডার, কম্পন ফিডার, আইসি ট্রে সমর্থিত, আলাদাভাবে ক্রয় করুন।
স্বয়ংক্রিয় নল পরিবর্তনঃ (19-হোল লাইব্রেরি)

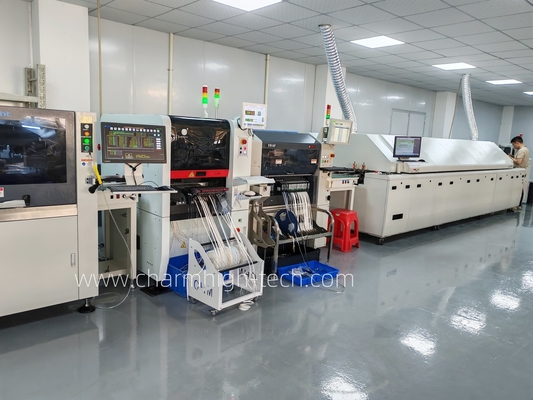

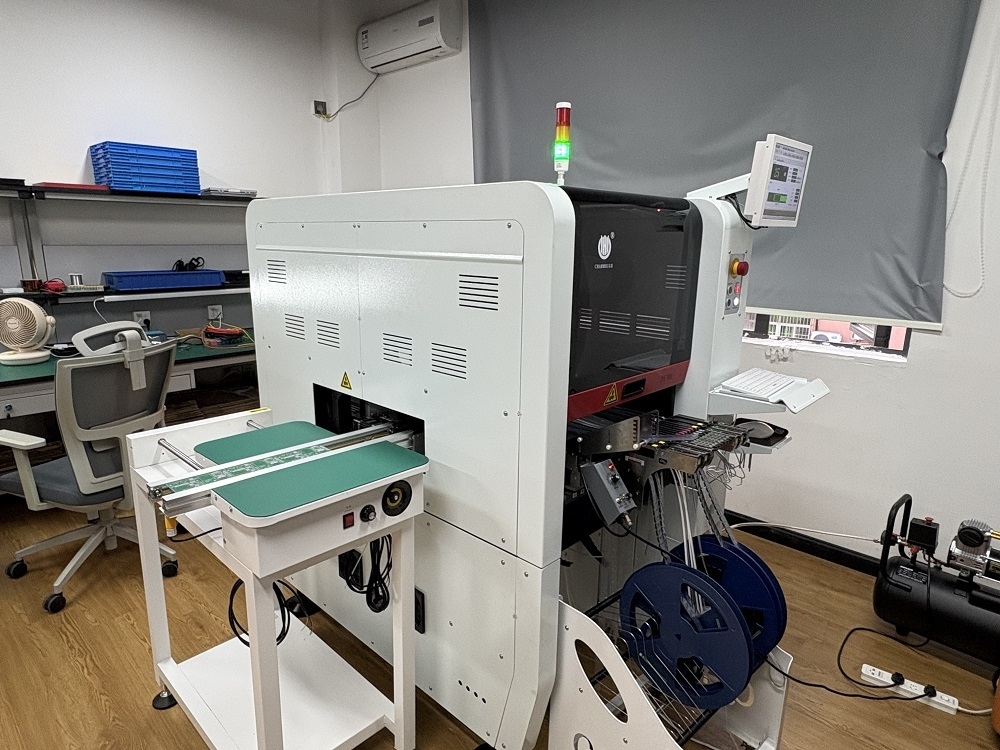

গ্রাহক প্রতিক্রিয়া, নতুন ব্যবসা শুরু করার জন্য ভালঃ
অংশ তালিকাঃ
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| TC06 পিক-অ্যান্ড-প্লেস মেশিন |
1 |
তৈলাক্তকরণ তেল |
1 |
| নল |
8 |
ফিল্টার |
4 |
| টুল বক্স |
1 |
দ্রুত সংযোগকারী |
1 |
| গ্যারান্টি কার্ড |
1 |
মাউস প্যাড |
2 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
পাওয়ার ক্যাবল |
2 |
| পরীক্ষার রিপোর্ট |
1 |
কীবোর্ড |
1 |
| ব্রাশ |
1 |
মাউস প্যাড |
1 |
| পিন্টিজার |
1 |
এলসিডি |
1 |
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট,আপনি আলাদাভাবে ফিডার কিনতে হবে এবং 10mm বাইরের ব্যাসার্ধ পাইপ সঙ্গে কম্প্রেসার প্রস্তুত করতে হবে (ফিডার জন্য বায়ু সরবরাহ, মাথা ভ্যাকুয়াম, পিসিবি stopper...), মেশিনের পিছনে পাইপ সন্নিবেশ করান।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন। আপনার পিক এবং প্লেস মেশিনের সাথে উপভোগ করুন!
কেন চার্মহাই বেছে নিলে?
1পেশাদার নকশা এবং রুম সংরক্ষিত.
2. ব্যবহারকারী-বান্ধব অপারেশন, পেশাদার এসএমটি ইঞ্জিনিয়ারের প্রয়োজন নেই, এন্ট্রি-লেভেল ডিভাইস
3একটি মেশিন - ইন্টিগ্রেটেড অপারেশন, অতিরিক্ত পাম্প বা পিসি বা কোন সমর্থনকারী সুবিধা প্রয়োজন নেই।
4. খরচ কার্যকর, একটি পেশাদারী সম্পূর্ণ স্বয়ংক্রিয় SMT উত্পাদন লাইন মালিক খরচ কমাতে।
5. এটি মেশিন প্রতিস্থাপন পরিবর্তন খুব সুবিধাজনক, নিজেকে দ্বারা ঠিক করা সহজ.
6দরজা থেকে দরজা সেবা সঙ্গে আন্তর্জাতিক এক্সপ্রেস, 6-8 কার্যদিবসের ডেলিভারি.
7বিশেষ করে গবেষণাগার গবেষণা এবং উন্নয়ন, আপনার নিজস্ব নকশা এবং পেটেন্ট রক্ষা করার জন্য.
8একটি মেশিন ৫ জন লোডিং কর্মীর সমান, ম্যানুয়াল কাজের চেয়ে অনেক বেশি দক্ষ, পরিচালনা করা সহজ এবং খরচ সাশ্রয় করে। ছোট ব্যাচের উৎপাদনের জন্য ভাল।
9চার্মহাই কারখানার সরবরাহ, আমাদের সমস্ত মেশিনের অংশগুলি গবেষণা এবং উত্পাদন করা হয়।
10. চার্মহাই হ'ল এসএমটি পিক অ্যান্ড প্লেস মেশিনের একটি পেশাদার প্রস্তুতকারক, প্রথম পি & পি ২০১১ সালে প্রকাশিত হয়েছিল। আমাদের দ্বারা গবেষণা করা সমস্ত সফ্টওয়্যার, ভাল বিক্রয়োত্তর পরিষেবা সরবরাহ করেছে।
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
