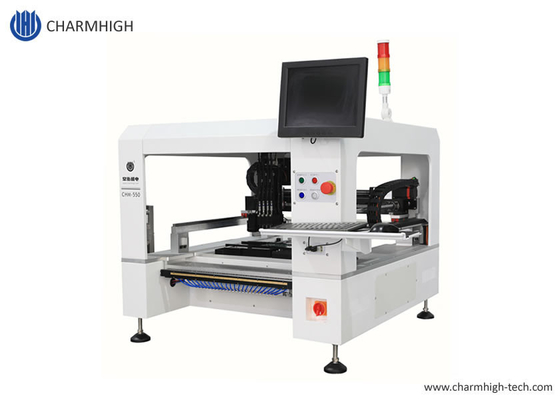

৪ হেডস 50 ফিডার টেবিল টপ CHM-650 SMT পিক অ্যান্ড প্লেস মেশিন
উচ্চ নির্ভুলতা সম্পন্ন ছোট ব্যাচ উৎপাদনের জন্য, 0201 ব্যাপক উৎপাদন সম্পূর্ণরূপে সম্ভব
অটো নজল পরিবর্তন, ইউনিভার্সাল ইয়ামাহা ফিডারগুলির সাথে কাজ করে

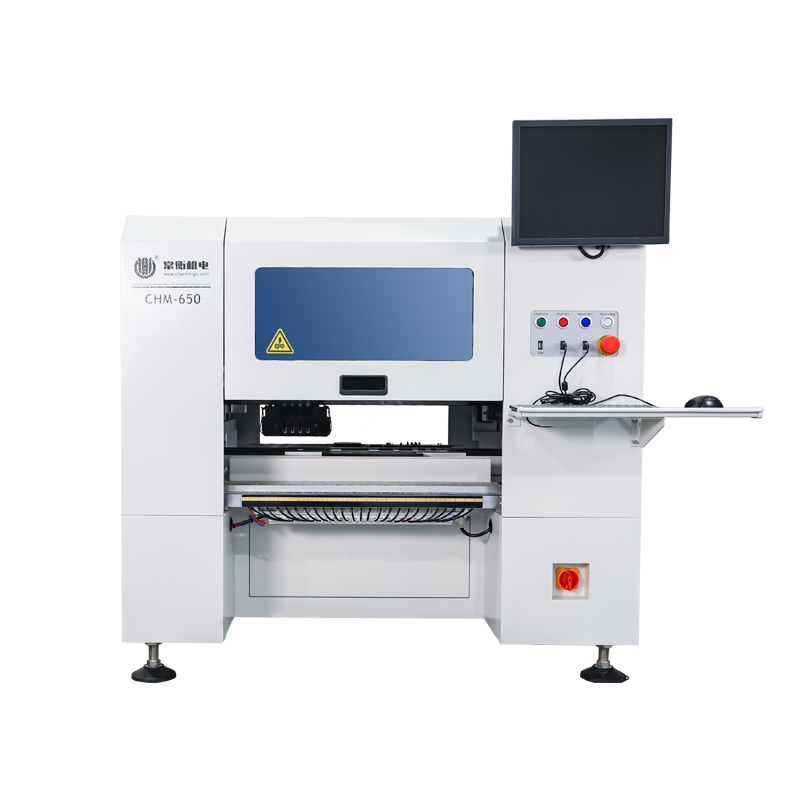

মডেল: CHM-650

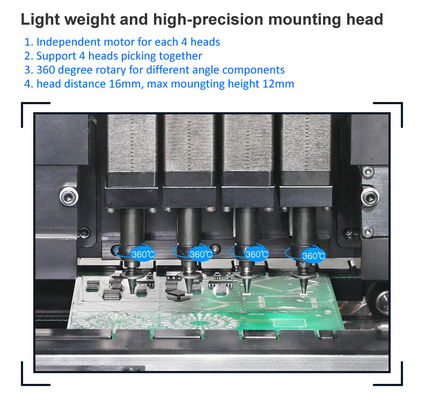

*4 প্লেসমেন্ট হেড, অটো নজল চেঞ্জার সহ
*50 পিসি ইয়ামাহা নিউম্যাটিক ও ইলেকট্রিক ফিডার সমর্থন করে
*উচ্চ নির্ভুলতার সাথে উচ্চতর কনফিগারেশন, 0201 সমর্থিত
*কম্পিউটার সহ (মনিটর, কীবোর্ড, ইউএসবি মাউস)
*শক্তিশালী মেকানিক্যাল, 3-সেকশন পিসিবি অটো ডেলিভারি, স্থান বাঁচায়
ইউটিউব ভিডিও:
CHM-650 0201 0402 TQFP 128পিন স্থাপন:
https://youtu.be/PdjjR7lc56Q
CHM-650 মিশ্র স্থাপন:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
বুলগেরিয়ান গ্রাহকের কাছ থেকে CHM-650 এর কাজের ভিডিও:
https://www.youtube.com/watch?v=50mu2rlPrrc
কারখানায় CHM-650 4 হেড পিক অ্যান্ড প্লেস রোবটের আসল দৃশ্য:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 স্পেসিফিকেশন |
| মাত্রা |
1280mm(L)x1190mm(W)x1050mm(H) |
| ওজন |
310 কেজি |
| বিদ্যুৎ সরবরাহসরবরাহ |
AC220V (50Hz, 1 ফেজ), 2.1kW |
| বায়ু সরবরাহ |
0.5MPa ~ 0.7MPa |
| ভ্যাকুয়াম তৈরি |
ভ্যাকুয়াম জেনারেটর |
| মাউন্টিং হেড |
4 হেড |
| মাউন্টিং গতি |
9000cph(সর্বোত্তম) |
| মাউন্টিং নির্ভুলতা |
(XY) ±0.05mm; CPK≥1.0 |
| নিয়ন্ত্রণ নির্ভুলতা |
5μm |
| উপাদান উচ্চতা |
12mm |
| উপাদান প্রকার |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ইত্যাদি।
(রেজিস্টর/ক্যাপাসিটর/ডায়োড/ট্রায়োড/এলইডি/আইসি, ইত্যাদি)
|
| পিসিবি পুরুত্ব |
0.6mm~3.5mm |
| পিসিবি আকার |
400mm(L)x350mm(W) |
| পিসিবি পরিবহন |
3-সেকশন-রেল স্বয়ংক্রিয় পরিবহন |
| নজল পরিবর্তন |
স্বয়ংক্রিয় নজল পরিবর্তন (19-ছিদ্র নজল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত
|
| ড্রাইভ সিস্টেম |
সার্ভো মোটর দ্বারা X&Y অক্ষ চালিত; নমনীয় এস-কার্ভ ত্বরণ এবং হ্রাস গ্রহণ করে |
| ট্রান্সমিশন সিস্টেম |
বল স্ক্রু + লিনিয়ার গাইড |
| ফিডিং সিস্টেম |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড নিউম্যাটিক/বৈদ্যুতিক ফিডার স্লট
(আইসি ট্রে এবং স্টিক ফিডারের জন্যও উপযুক্ত)
|
| দৃষ্টি সিস্টেম |
স্ন্যাপশট ক্যামেরাx4 (উপাদান আকার প্রযোজ্য: 16mmx16mm);
আইসি ক্যামেরাx1 (উপাদান আকার প্রযোজ্য: 36mmx36mm);

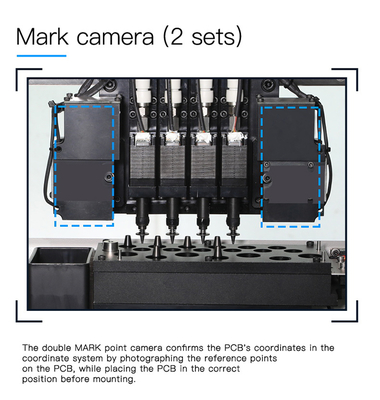

মার্ক ক্যামেরাx2
|
সহজ ফাইল প্রোগ্রামিং:
হাইলাইট:
1. অটো নজল বিনিময়, আপনাকে ম্যানুয়ালি নজল পরিবর্তন করতে হবে না, খুবই সুবিধাজনক!
2. শক্তিশালী ভিশন ক্যামেরা সিস্টেম, উচ্চতর নির্ভুলতা, আইসি আরও নির্ভুলভাবে স্থাপন করা হয়েছে এবং সর্বনিম্ন উপাদান 0201:
3. উচ্চ কনফিগারেশন, দীর্ঘ জীবনকাল, Charmhigh শক্তিশালী মেকানিক্যাল প্রদান করে।
ইউনিভার্সাল স্ট্যান্ডার্ড ইয়ামাহা ফিডারগুলির সাথে কাজ করা:
বিকল্প:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm বৈদ্যুতিক ফিডার
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm নিউম্যাটিক ফিডার
3. কম্পন ফিডার
Charmhigh SMT, কারখানা সরবরাহ, দ্রুত ডেলিভারি:
গ্রাহকদের কাছ থেকে 100% উচ্চ প্রতিক্রিয়া:
অনুগ্রহ করে মনে রাখবেন:
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক এয়ার কমপ্রেসার প্রস্তুত করতে হবে (ফিডার, হেড ভ্যাকুয়াম, এএনসি, পিসিবি স্টপার ইত্যাদির জন্য বাতাস সরবরাহ করা)।
অনুগ্রহ করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন। আপনার পিক অ্যান্ড প্লেস মেশিন উপভোগ করুন!
পরিষেবা ও ওয়ারেন্টি:
ক্রয়ের সময় থেকে সম্পূর্ণ মেশিনের 1 বছরের ওয়ারেন্টি এবং আজীবন পরিষেবা রয়েছে।
আমরা সর্বদা মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, গ্যারান্টি সহ সরাসরি কারখানা সরবরাহ।
আমরা অনলাইন প্রশ্ন ও উত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি।
আমরা এক থেকে এক বিক্রয়োত্তর পরিষেবা প্রদান করি। প্রতিটি মেশিন শিপ আউট করার আগে 100% ভালোভাবে পরীক্ষা করা হয়।
