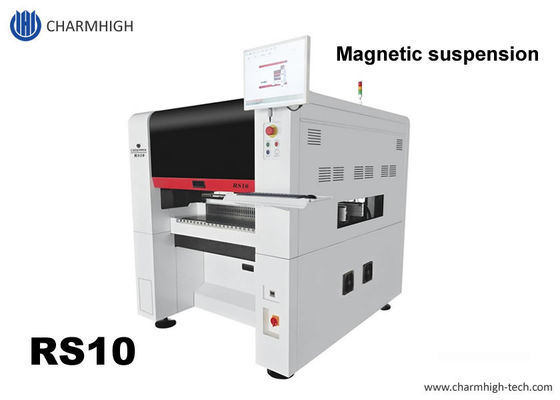

চার্মহাই RS10 অ্যাডভান্সড ম্যাগনেটিক সাসপেনশন পিক অ্যান্ড প্লেস মেশিনডুয়াল লিনিয়ার মোটর ড্রাইভ
উচ্চ গতির জন্য উচ্চ নির্ভুলতা বড় SMT উত্পাদন লাইন, PCB সমাবেশ লাইন, PCBA উত্পাদনসমর্থন 01005
পরিচিতি
আরএস১০ দশ মাথা উচ্চ নির্ভুলতা, উচ্চ গতির চৌম্বকীয় সাসপেনশন এসএমটি পিক এবং প্লেস মেশিন
1সর্বোত্তম গতি:45000CPH(আমাদের কোম্পানির সেরা শর্তে)
2. মাউন্ট নির্ভুলতাঃ ((xy) + 0.035mmসিপিকে> ১0০১০০৫
3. উপাদান মাউন্ট পরিসীমাঃ ইঞ্চি আকার01005- 36mmX36mm এবং বৃহত্তর উপাদান
4. ঐচ্ছিকঃ নীল আলো স্ক্যান, লেন্স মাউন্ট, 1.2m দীর্ঘ PCB মাউন্ট উত্পাদন
অনুগ্রহ করে আমাদের ইউটিউব চ্যানেলে আমাদের অনুসরণ করুন:
ইউটিউবে আসল কাজ করা ভিডিওঃhttps://www.youtube.com/watch?v=gKEczMsSI8U

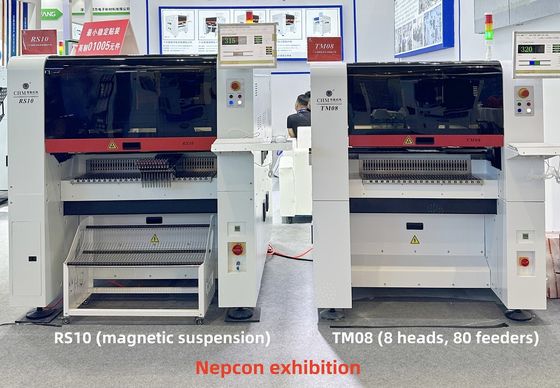

নেপকন প্রদর্শনীঃ https://www.youtube.com/watch?v=QBc1G8YdDxI
চার্মহাই ওয়ার্কশপ আসল উৎপাদন: https://www.youtube.com/shorts/99TI9xDhP2M
হাইলাইট করুন:
1.Y-অক্ষ দ্বৈত রৈখিক মোটর ড্রাইভ
2.সিপিকে সনাক্তকরণ সমর্থন
3. বড় আকারের উপাদান সনাক্তকরণ
4. এএনসি (অটোমেটিক নোজেল চেঞ্জার)
5.এইচডি আইসি ভিশন সিস্টেম
6শিল্প-গ্রেড পিচিং প্ল্যাটফর্মের সাথে ফ্রেম কাঠামো, Y অক্ষ অভ্যন্তরীণ castালাই
7. অন্তর্নির্মিত ভ্যাকুয়াম পাম্প + solenoid ভালভ গঠন
8. স্বয়ংক্রিয় তাপীয় ক্ষতিপূরণ সংশোধন সিস্টেম
9. পিসিবি সমর্থন ডিভাইস
10. ডাবল মার্ক ক্যামেরা, বড় PCB জন্য ভাল
আরো মেশিন বৈশিষ্ট্য জন্য, আমাদের বিক্রয় ব্যবস্থাপক পরামর্শ দয়া করে...

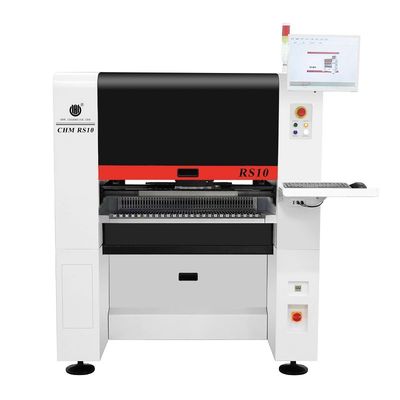

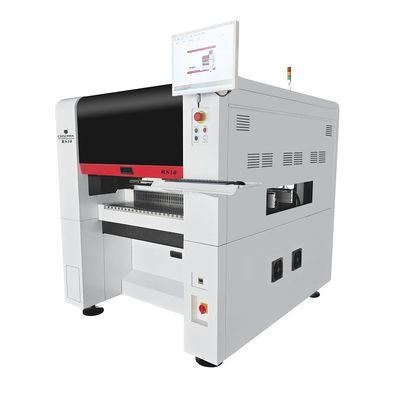

চার্মহাই RS10:
| মাত্রা |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| ওজন |
১৯৩০ কেজি |
| পাওয়ার সাপ্লাই |
AC380V (50Hz, তিন ফেজ), 4.5kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
১০টি মাথা |
| মাউন্ট গতি |
45000cph (অতিরিক্ত); |
| সঠিকতা বাড়ছে |
(XY) ± 0.035mm CPK≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
| উপাদান প্রকার |
01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA ইত্যাদি
(রেসিস্টর/ক্যাপাসিটার/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| উপাদান পরিসীমা |
ইঞ্চি আকার 0201 থেকে 36mm * 36mm, এবং বৃহত্তর উপাদান মাউন্ট। |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
600mm(L) × 400mm(W) (স্ট্যান্ডার্ড);
1200mm ((L) × 400mm ((W) (ঐচ্ছিক) |
| পিসিবি পরিবহন |
৩ সেকশন রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন(৩১-হোল ডোজ লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অক্ষ দ্বারা চালিত হয়সার্ভো মোটর,Y অক্ষ দ্বৈত রৈখিক মোটর দ্বারা চালিত |
| ট্রান্সমিশন ব্যবস্থা |
X&Y অক্ষ THK গ্রাউন্ড বল স্ক্রু এবং THK নিঃশব্দ রৈখিক গাইড গ্রহণ করে(ডাবল স্ক্রু সহ Y অক্ষ) |
| খাওয়ানোর ব্যবস্থা |
১০০ এনটিটি8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা×১০ (অংশের আকার প্রযোজ্যঃ ১৬mm×১৬mm);
আইসি ক্যামেরা × ১ (অংশের আকার প্রযোজ্যঃ ৩৬ মিমি × ৩৬ মিমি);
এটি ইমেজ সেলাইয়ের কাজ করে।
মার্ক ক্যামেরা × 2 |
চার্মহাই RS10:

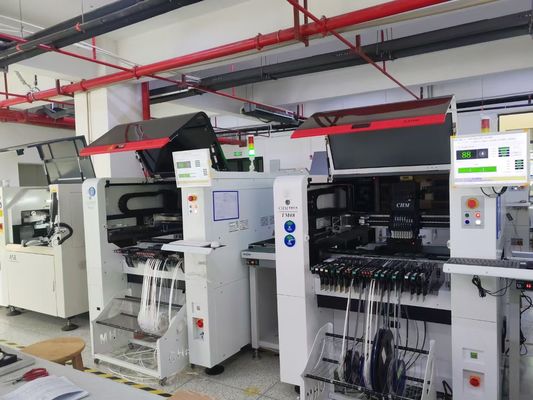

আমাদের কারখানায় প্রতিদিন RS10 বাস্তব উৎপাদন ((100 ফিডার স্লট (ফুজি এনএক্সটি বৈদ্যুতিক ফিডার সঙ্গে কাজ):
নমুনাঃ
চার্মহাই কারখানার সরাসরি সরবরাহঃ (ধনী স্টক, চমৎকার বিক্রয়োত্তর সেবা)
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
