মিষ্টি কিন্তু শক্ত, ঢালাই লোহা ইন্টিগ্রেটেড ছাঁচনির্মাণ, অতি শক্ত এক্স-রে কাঠামো

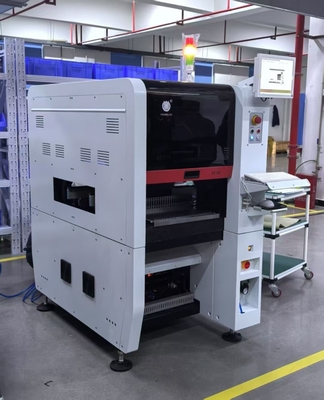

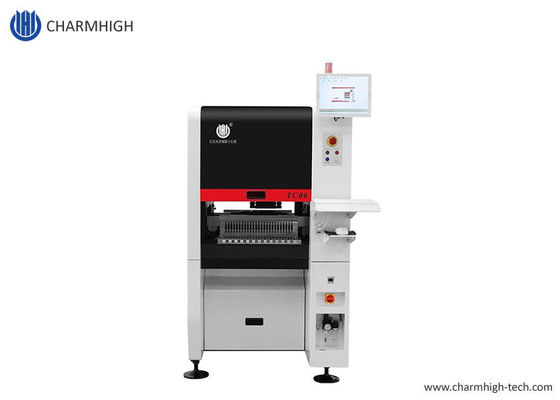

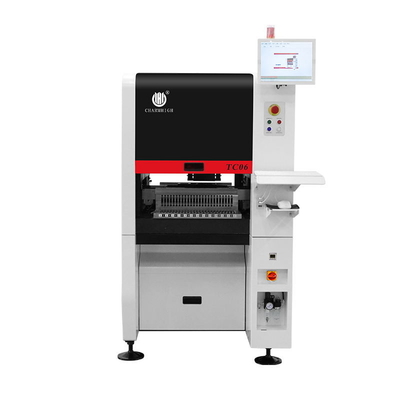

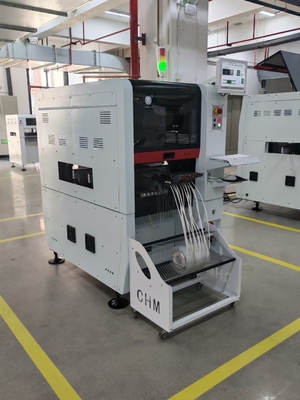

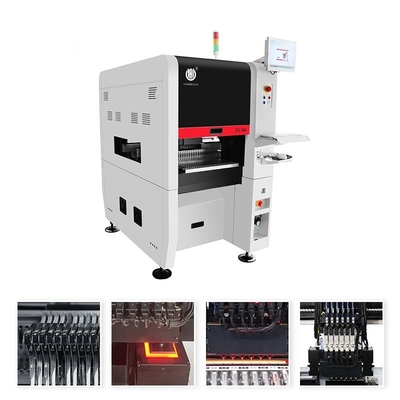

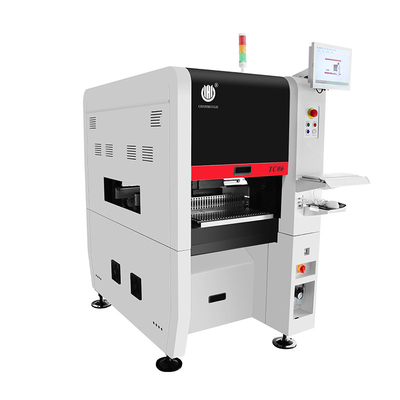

সংকীর্ণ নকশাউচ্চ নির্ভুলতা TC06 মডিউল SMT পিক এবং স্থান মেশিন6 মাথা 50 ফিডার, সমর্থন 01005 সিপিকে> ১0
৮৯ সেন্টিমিটার চওড়া, বেশিরভাগ অফিসের দরজা এবং লিফটের জন্য উপযুক্ত!
পিসিবি তৈরীর মেশিন, সম্পূর্ণ স্বয়ংক্রিয় পিসিবি সমাবেশ লাইন, চিনসে শীর্ষ ব্র্যান্ড চার্মহাই
1মডেল নম্বরঃ টিসি০৬
2. ব্র্যান্ডঃ চার্মহাই
3প্রধান কনফিগারেশনঃসম্পূর্ণ স্বয়ংক্রিয় ইন-লাইন + পিসিবি অটো ডেলিভারি + 6 হেড 50 ফিডার + (এক্সআই) ± 0.04 মিমি সিপিকে> 1।0 + X&Y অক্ষ প্যানাসনিক সার্ভো মোটর দ্বারা চালিত + স্বয়ংক্রিয় ডোজ চেঞ্জার + 9 ক্যামেরা + গ্রাউন্ড স্ক্রু এবং লিনিয়ার গাইড +তাপীয় ক্ষতিপূরণ + সর্বোত্তম গতিঃ 27800CPH
4ফিডারঃ ফুজি ইলেকট্রিক ফিডার (বিভিন্নভাবে ক্রয়)
5. পিসিবি এলাকাঃ৩৫০ মিমি ((এল) * ৩০০ মিমি ((ডাব্লু)
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7. উপাদানঃ ০১০০৫/ ০২০১/ ০৪০২/ ০৬০৩-৫০৫০/ ডায়োড/ ট্রিওড/ এসওপি/ কিউএফপি/ কিউএফএন/ বিজিএ/ এলইডি... সর্বোচ্চ ৩৬*৩৬ মিমি আইসি পর্যন্ত
8মাত্রাঃ ৮৯0 (L) * 1450 (W) * 1500 (H) মিমি, AC220V (50hz, একক ফেজ); নেট ওজনঃ 910kg
9. নেতৃত্বের সময়ঃ 5-7 কার্যদিবস
10. ডেলিভারিঃ সমুদ্রপথে / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)
12প্যাকেজিংঃ প্লাইউড বক্স
চার্মহাই ইউটিউব চ্যানেলঃ https://www.youtube.com/@KimiLiuCharmhigh/videos
চার্মহাইক TC06 পরামিতিঃ
| মাত্রা |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| ওজন |
৯০০ কেজি |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ), 3kW |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
6 |
| মাউন্ট গতি |
২৭৮০০cph (অতিরিক্ত) |
| সঠিকতা বাড়ছে |
±0.04mm CPK≥1.0 |
| উপাদান উচ্চতা |
≤12 মিমি |
| উপাদান প্রকার |
রেসিস্টর ক্যাপাসিটার ব্যতীত, সিলিন্ডারিকাল ডায়োড, অ্যালুমিনিয়াম
ক্যাপাসিটার, এসওটি, এসওপি, কিউএফপি, কিউএফএন, বিজিএ ইত্যাদি। |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((L) x৩০০ মিমি ((W) |
| পিসিবি পরিবহন |
৩-বিভাগ রেল স্বয়ংক্রিয় পরিবহন, পিসিবি সমর্থন ডিভাইস |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৯-হোল নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
X&Y অক্ষ দ্বারা চালিতপ্যানাসোনিক সার্ভো মোটর
|
| ট্রান্সমিশন ব্যবস্থা |
গ্রাউন্ডিং স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা |
50 এনএক্সটি 8 মিমি স্ট্যান্ডার্ড ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
ফ্লাই ক্যামেরা এক্স ৬ (উপাদানের আকারঃ ১৬mmx১৬mm);
আইসি ক্যামেরা এক্স ১ (উপাদানের আকার প্রযোজ্যঃ ৩৬mmx৩৬mm);
মার্ক ক্যামেরা x 2 |
অংশ তালিকাঃ
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| TC06 পিক-অ্যান্ড-প্লেস মেশিন |
1 |
তৈলাক্তকরণ তেল |
1 |
| নল |
8 |
ফিল্টার |
4 |
| টুল বক্স |
1 |
দ্রুত সংযোগকারী |
1 |
| গ্যারান্টি কার্ড |
1 |
মাউস প্যাড |
2 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
পাওয়ার ক্যাবল |
2 |
| পরীক্ষার রিপোর্ট |
1 |
কীবোর্ড |
1 |
| ব্রাশ |
1 |
মাউস প্যাড |
1 |
| পিন্টিজার |
1 |
এলসিডি |
1 |
চার্মহাই টিসি০৬, ৬-হেড ৫০ ফিডার:
এই পিক অ্যান্ড প্লেস মেশিনটি কমপ্যাক্ট এবং আরাধ্য, কিন্তু অবিশ্বাস্যভাবে শক্তিশালী।
টিসি০৬ এর সুবিধাঃ
-পিপিকে সমর্থন করা একটি পিক অ্যান্ড প্লেস মেশিন নির্বাচন করার জন্য একটি গুরুত্বপূর্ণ চাবিকাঠি, যা এসএমটি উত্পাদন প্রক্রিয়াকে আরও স্থিতিশীল করে তোলে।
-এএনসিঃ স্বয়ংক্রিয় নল পরিবর্তন, নলগুলি স্বয়ংক্রিয়ভাবে উপাদান অনুসারে বরাদ্দ করা যেতে পারে, এসএমটি উত্পাদনকে আরও বুদ্ধিমান এবং আরও দক্ষ করে তোলে।
- উচ্চ নির্ভুলতা ইউনিভার্সাল মাউন্টিং মাথাঃ এক মেশিন উচ্চ স্থিতিশীলতা সঙ্গে বিভিন্ন উপাদান মাউন্টিং চাহিদা পূরণ করতে পারেন
- ঢালাই লোহা বেস কাঠামো, পিক এবং স্থান মেশিন উচ্চ গতিতে মসৃণ চালায়, মার্বেল চেয়ে ভাল।
- প্যানাসনিক সার্ভো মোটর দ্বারা চালিত এক্স এবং ওয়াই অক্ষ মেশিনের দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করে।
চার্মহাই TC06: সিপিকে সনাক্তকরণ পাস,টিসি০৬ঃCPK≥1.0, সাপোর্ট 01005,উচ্চ নির্ভুলতার মডেলঃ
সিপিকে সনাক্তকরণ কি?
সিপিকে মানে হল প্রসেস ক্যাপাসিটি ইনডেক্স, এটি একটি পিক-এন্ড-প্লেস মেশিনের উৎপাদন কতটুকু সুসংগত এবং সঠিক তা পরিমাপ করে।যদি সিপিকে উচ্চ হয়, তাহলে এর মানে হল যে মেশিনটি ঠিক যেখানে প্রয়োজন সেখানে উপাদান স্থাপন করতে খুব ভাল। কিন্তু যদি সিপিকে কম হয়, তাহলে এর মানে হতে পারে মেশিনটি খুব ভালো নয়।এবং সমাবেশ প্রক্রিয়ায় আরো ভুল হতে পারে. আমিt আমাদের বলে দেয় যে মেশিনের গুণমান উত্পাদন চলাকালীন কতটা স্থিতিশীল। এখানে সম্পর্কঃ
সিপিকে < ১ঃ দুর্বল
১ ≤ সিপিকে < ১33: স্বাভাবিক
CPK ≥ ১33: চমৎকার
সংক্ষিপ্তসারঃ সিপিকে হল একটি পিক-এন্ড-প্লেস মেশিনের উৎপাদন কতটা সুসংগত এবং সঠিক তা পরিমাপ করে। মূলত, এটি আমাদের বলে যে মেশিনের গুণমান উত্পাদন চলাকালীন কতটা স্থিতিশীল।
মাউন্ট নমুনাঃ
কিভাবে নল নির্বাচন করবেন?
চার্মহাই কারখানার সরাসরি সরবরাহ:
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
