এসএমটি সমাবেশের জন্য অর্থনৈতিক সমাধান সম্পূর্ণ স্বয়ংক্রিয় পিক এবং স্থান এসএমটি মেশিন CHM-551
উচ্চ নির্ভুলতা চার্মহাই CHM551 পিসিবি পিক অ্যান্ড প্লেস মেশিন 0201, QFN, BGA 4 মাথা
স্বয়ংক্রিয় এসএমটি পিক অ্যান্ড প্লেস মেশিন, উচ্চ স্থিতিশীলতার সাথে ছোট ব্যাচ উত্পাদনের জন্য খুব ভাল
CHM-551 ক্যাটালগ ডাউনলোডঃCHM-551 - ক্যাটালগ.pdf
উপস্থাপনা:
CHM-551 হল একটি চার মাথা উচ্চ গতির উচ্চ নির্ভুলতা সাধারণ উদ্দেশ্য স্বয়ংক্রিয় SMT পিক এবং স্থান মেশিন উচ্চ শেষ কনফিগারেশন প্রক্রিয়া এবং চমৎকার কর্মক্ষমতা সঙ্গে, এবং তার মূল্য সাশ্রয়ী মূল্যের।এটি গবেষণা ও উন্নয়ন প্রুফিং এবং এসএমটি ক্ষুদ্র ও মাঝারি আকারের উত্পাদনের জন্য ব্যবহৃত হয়, এবং দ্রুত বিনিয়োগ খরচ পুনরুদ্ধার করতে পারেন।আপনি ছোট ব্যাচ বা উচ্চ-ভলিউম রান উত্পাদন করছেন কিনা, এটি আপনার সেরা পছন্দ। আপনার যদি উচ্চ স্তরের পিক এবং প্লেস মেশিনের প্রয়োজন হয় তবে চারমহাই CHM-551 সেরা মেশিন।
গ্রাহকের কাছ থেকে CHM-551 কাজ ভিডিওঃ
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 মাউন্ট 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
প্রধান বিষয়:
1. সাপোর্ট সিপিকে টেস্ট,CPK≥1.0, 0201 নিখুঁত
শক্তিশালী ভিজ্যুয়াল ক্যামেরা সিস্টেম, উচ্চতর নির্ভুলতার সাথে আপডেট করা ক্যামেরা, আইসি প্লেসকড আরও নির্ভুল এবং মিনি উপাদান 0201।

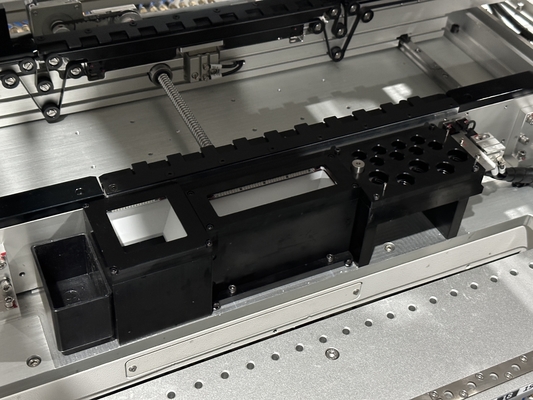

2. স্বয়ংক্রিয় নল পরিবর্তন (13 সেট নল লাইব্রেরি)
স্বয়ংক্রিয় নল পরিবর্তন, আপনি ম্যানুয়ালি নল পরিবর্তন করতে হবে না, খুব সুবিধাজনক!
3তাপীয় ক্ষতিপূরণ
4. স্বয়ংক্রিয় পিসিবি পরিবহন
পিসিবি অটো কনভেয়র দিয়ে, একটি ছোট এসএমটি উৎপাদন লাইন তৈরি, আপনার হাত মুক্ত!
5. সর্বোত্তম গতি:11500CPH; আইপিসি9850:8850CPH
এই গতিতে, আপনি মাঝারি ভলিউম কাজ করতে পারেন, চমৎকার স্থায়িত্ব সঙ্গে, প্রতিদিন 15 ঘন্টা কাজ
6. এসমার্ট সফটওয়্যার, এআই সাপোর্ট।
দ্রুত প্রোগ্রামিং, সহজ অপারেটিং, দ্রুত শুরু মাত্র 1 ঘন্টা.
| CHM-551 স্পেসিফিকেশন |
| মাত্রা |
1050mm(L) x1050mm(W) x 885mm(H) / বেসঃ 1360mm |
| ওজন |
200kg / বেস সহঃ 310kg |
| পাওয়ার সাপ্লাই |
AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ |
0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন |
ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ |
৪টি মাথা |
| মাউন্ট গতি |
১১৫০০ সিপিএইচ (অনুকূল);আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে |
(XY) ±0.06 মিমি; CPK≥1.0 |
| উপাদান উচ্চতা |
১২ মিমি |
| উপাদান প্রকার |
0201/০৪০২/০৬০৩/৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি
(রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ |
0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার |
৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড);
600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন |
স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা |
অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ)
মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত;
নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ
|
| ট্রান্সমিশন ব্যবস্থা |
বল স্ক্রু + লিনিয়ার গাইড |

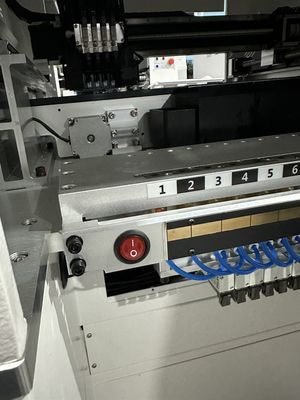

| খাওয়ানোর ব্যবস্থা |
50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক
(আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা |
স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকারঃ 14 মিমি × 14 মিমি);
IC camerax1 (অংশের আকার প্রযোজ্যঃ২৫ মিমি × ২৫ মিমি);
মার্ক ক্যামেরাএক্স২ |

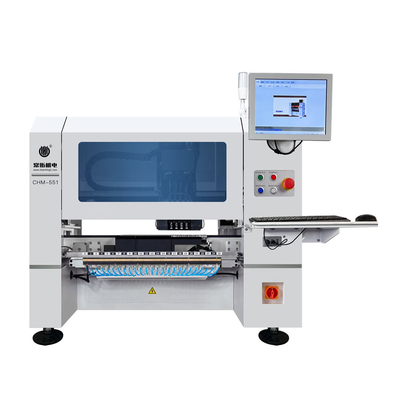

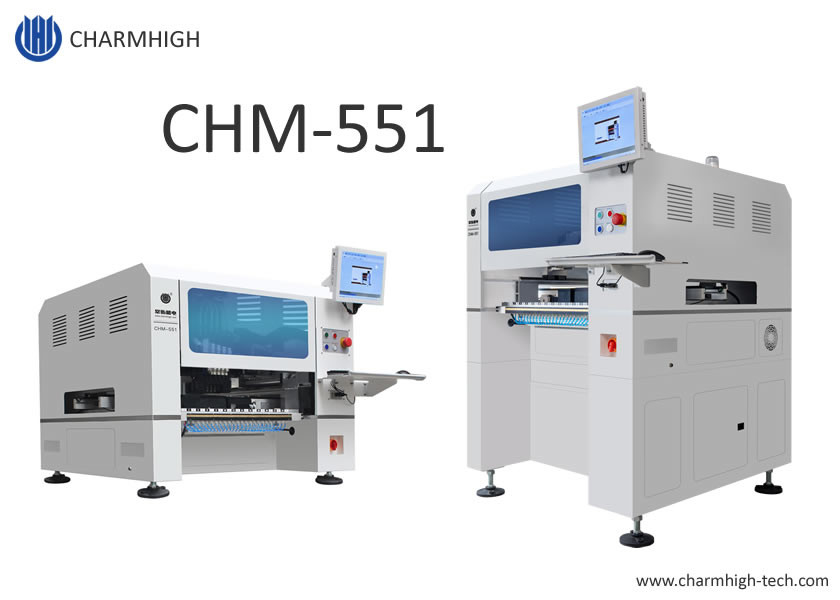

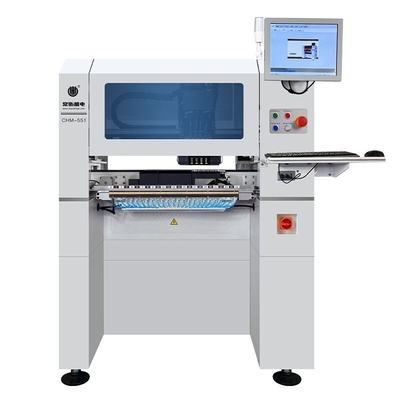

CHM-551-এর জন্য আমাদের দুটি প্রকার আছে, একটি ডেস্কটপ, অন্যটি উল্লম্ব, আপনি তাদের মধ্যে একটি বেছে নিতে পারেন।
দ্রষ্টব্যঃ জাহাজ ছাড়ার আগে আমাদের কারখানায় বেস ইনস্টল করা আবশ্যক!
ইউনিভার্সাল স্ট্যান্ডার্ড ইয়ামাহা ফিডার দিয়ে কাজ ((খরিদ আলাদাভাবে):
ফিডিং সিস্টেমঃ ইলেকট্রিক/নিউমেটিক ফিডার ব্যবহার করে, যা অর্থনৈতিক এবং স্থিতিশীল।
কম্পন ফিডারঃ টিউবুলার উপাদান খাওয়ানো সমর্থন।
বিকল্পঃ
1. ৮ মিমি/ ১২ মিমি/ ১৬ মিমি/ ২৪ মিমি/ ৩২ মিমি/ ৪৪ মিমি বৈদ্যুতিক ফিডার
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm বায়ুসংক্রান্ত ফিডার
3. কম্পন ফিডার
চ্যাম্পহাই এসএমটি, কারখানার সরবরাহ, দ্রুত ডেলিভারি।
চার্মহাই, শীর্ষ চিয়েন্স ব্র্যান্ড।
CHM-551 পার্টস তালিকা
| পয়েন্ট |
পরিমাণ |
পয়েন্ট |
পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন |
1 |
পিন্টিজার |
1 |
| নল |
8 |
অভ্যন্তরীণ হেক্সাগন স্প্যানার |
1 |
| টুল বক্স |
1 |
তৈলাক্তকরণ তেল |
1 |
| গ্যারান্টি কার্ড |
1 |
ফিল্টার |
4 |
| ব্যবহারকারীর নির্দেশিকা |
1 |
দ্রুত সংযোগকারী |
1 |
| পরীক্ষার রিপোর্ট |
1 |
মাউস প্যাড |
1 |
| ব্রাশ |
1 |
পাওয়ার ক্যাবল |
1 |
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট করা আছে, মেশিনটি ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক বায়ু সংকোচকারী প্রস্তুত করতে হবে (ফিডারের জন্য বায়ু সরবরাহ, হেড ভ্যাকুয়াম, পিসিবি সমর্থন, অটো-নজল পরিবর্তন লাইব্রেরি...) ।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
