পণ্যের বিবরণ:
|
| সর্বোচ্চ পিসিবি আকার: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (স্ট্যান্ডার্ড); 600mm(L)x350mm(W) | ফিডার: | 50pcs ইয়ামাহা ফিডার (বায়ুসংক্রান্ত এবং বৈদ্যুতিক ফিডার) |
|---|---|---|---|
| অপারেশন সিস্টেম: | উইন্ডোজ (পিসি এবং কীবোর্ড মাউসের সাথে আসে) | বিশ্বস্ত ক্রমাঙ্কন: | মার্ক পয়েন্ট স্বয়ংক্রিয়ভাবে ক্যালিব্রেট করুন |
| উপাদান উচ্চতা: | 12 মিমি | মাউন্টিং গতি: | 11500CPH(optimal); 11500CPH (অনুকূল); IPC9850:8850cph IPC9850:8850cph |
| নেট ওজন: | 190 কেজি | অগ্রভাগ: | 13pcs অগ্রভাগ লাইব্রেরি সহ অটো অগ্রভাগ পরিবর্তনকারী |
| মাত্রা: | 980mm(L)x1050mm(W)x880mm(H) | মাউন্টিং নির্ভুলতা: | (XY) ±0.06 মিমি CPK≥1.0 |
| লক্ষণীয় করা: | পিসিবি এসএমডি পিক অ্যান্ড প্লেস মেশিন,ইউনিভার্সাল এসএমডি পিক অ্যান্ড প্লেস মেশিন |
||

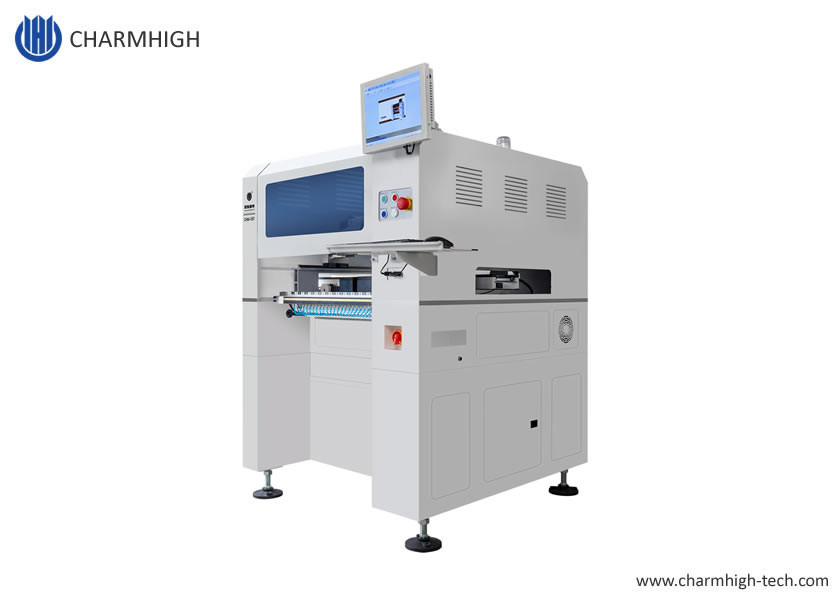

নতুন আপডেটCHM-551চার্মহাই ২০২৩ এর ৪ হেড এসএমটি পিক অ্যান্ড প্লেস মেশিন, উচ্চ নির্ভুলতা, উচ্চ কনফিগারেশন। রুম সাশ্রয়, উচ্চ স্থিতিশীলতার সাথে ছোট ব্যাচ উত্পাদনের জন্য খুব ভাল।
আপডেট মডেল জিনিয়াস ছোটCHM-551 (বেস সহ)উচ্চ নির্ভুলতা বল স্ক্রু
স্বয়ংক্রিয় পিসিবি কনভেয়র, 50 ফিডার 4 মাথা SMT বাছাই এবং স্থান রোবট
সিএইচএম-৫৫১ এসএমটি পিক অ্যান্ড প্লেস মেশিন (অটো নোজেল চেঞ্জ সহ) এসএমটি ব্যাচ প্রোডাকশনের জন্য।0201 সমর্থিত। সিপিকে টেস্ট সমর্থন।এসএমটি সমাবেশের জন্য অর্থনৈতিক সমাধান।
CHM-551 ইউটিউবে কাজ করার ভিডিওঃ
https://www.youtube.com/watch?v=OawJh43K9EI
সিএম-৫৫১ প্যাক করা হচ্ছে এবং দক্ষিণ আফ্রিকায় পাঠানোর জন্য প্রস্তুত:
https://www.youtube.com/watch?v=KBGGZVmYOzY
মেশিনের বৈশিষ্ট্য
1. সাপোর্ট সিপিকে টেস্ট
2. স্বয়ংক্রিয় নল পরিবর্তন (13 সেট নল লাইব্রেরি)
3তাপীয় ক্ষতিপূরণ
4. স্বয়ংক্রিয় পরিবহন
5. সর্বোত্তম গতি:11500CPH আইপিসি9850:8850CPH
6. ......
আরো মেশিন বৈশিষ্ট্য জন্য, আমাদের অ্যাকাউন্ট ম্যানেজার পরামর্শ করুন
CHM-551 পার্টস তালিকা
| পয়েন্ট | পরিমাণ | পয়েন্ট | পরিমাণ |
| পিক অ্যান্ড প্লেস মেশিন | 1 | পিন্টিজার | 1 |
| নল | 8 | অভ্যন্তরীণ হেক্সাগন স্প্যানার | 1 |
| টুল বক্স | 1 | তৈলাক্তকরণ তেল | 1 |
| গ্যারান্টি কার্ড | 1 | ফিল্টার | 4 |
| ব্যবহারকারীর নির্দেশিকা | 1 | দ্রুত সংযোগকারী | 1 |
| পরীক্ষার রিপোর্ট | 1 | মাউস প্যাড | 1 |
| ব্রাশ | 1 | পাওয়ার ক্যাবল | 1 |
| CHM-551 স্পেসিফিকেশন | |
| মাত্রা | 980mm(L) x1050mm(W) x 880mm(H) |
| ওজন | ১৯০ কেজি |
| পাওয়ার সাপ্লাই | AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ | 0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন | ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ | ৪টি মাথা |
| মাউন্ট গতি | ১১৫০০ সিপিএইচ (অনুকূল) আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে | (XY) ±0.06 মিমি; CPK≥1.0 |
| উপাদান উচ্চতা | ১২ মিমি |
| উপাদান প্রকার | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA ইত্যাদি (রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ | 0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার | ৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড); 600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন | স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা | অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7) মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত; নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ |
| ট্রান্সমিশন ব্যবস্থা | বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা | 50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা | স্ন্যাপশট ক্যামেরাx4 (উপাদানের আকার প্রযোজ্যঃ 14mm×14mm); IC camerax1 (অংশের আকার প্রযোজ্যঃ 25mm×25mm); মার্ক ক্যামেরাএক্স২ |
হাইলাইট করুন:

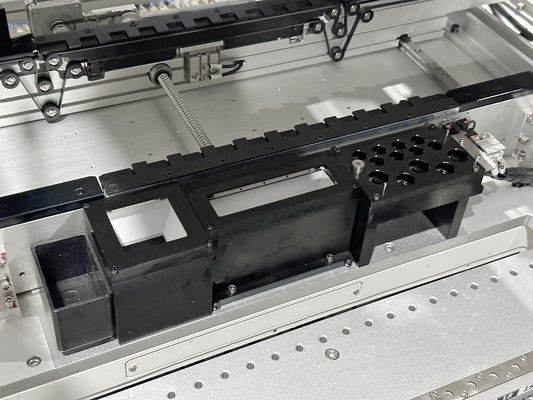

1. অটো নল বিনিময়, আপনি ম্যানুয়ালি নল পরিবর্তন করার প্রয়োজন নেই, খুব সুবিধাজনক!
2. শক্তিশালী দৃষ্টি ক্যামেরা সিস্টেম, উচ্চতর নির্ভুলতা সঙ্গে আপডেট ক্যামেরা, আইসি placecd আরো নির্ভুল, এবং ন্যূনতম উপাদান 0201.
3. পিসিবি অটো কনভেয়র দিয়ে, একটি ছোট এসএমটি উত্পাদন লাইন নির্মিত, আপনার হাত মুক্ত!
4স্মার্ট সফটওয়্যার সহ উচ্চ কনফিগারেশন, দীর্ঘায়ু, চার্মহাই শক্তিশালী যান্ত্রিক অংশ প্রদান করে।
প্রধান বৈশিষ্ট্যঃ
৪টি মাথা, ৫০টি ফিডার স্ট্যাক, সার্ভো মোটর, পিসিবি অটো কনভেয়র, বল স্ক্রু,
তাপীয় ক্ষতিপূরণ, 19-হোল স্বয়ংক্রিয় নল পরিবর্তন, 0201, সিপিকে পরীক্ষা পাস......
নিখুঁত ফলাফল সঙ্গে আইসি মাউন্ট, সর্বোচ্চ সমর্থন 25x25mm আকার আইসি, ক্ষুদ্র পিচ নিখুঁত মাউন্ট।
চার্মহাই, শীর্ষ চিয়েন্স ব্র্যান্ড।
এসএমটি উৎপাদন লাইনঃ
3250 সোল্ডার পেস্ট প্রিন্টার, CHM-551 SMD পিক অ্যান্ড প্লেস রোবট, T961 রিফ্লো ওভেন
দয়া করে নোট করুনঃ
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকের সাথে সম্পূর্ণ সেট, মেশিন ব্যবহারের জন্য প্রস্তুত!
আপনাকে শুধুমাত্র একটি বাহ্যিক বায়ু সংকোচকারী প্রস্তুত করতে হবে (বায়ুবাহিত ফিডারগুলির জন্য বায়ু সরবরাহ) ।
দয়া করে আত্মবিশ্বাসের সাথে এই মেশিনটি কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
