পণ্যের বিবরণ:
|
মাথা: | 6pcs (31pcs অগ্রভাগ স্বয়ংক্রিয়-পরিবর্তন অবস্থান সহ) | পিসিবি সাইজ: | 450/800mm * 350mm (W) (2 বিকল্প) |
---|---|---|---|
গতি: | 20000cph (অনুকূল) | ফিডার: | 60pcs বৈদ্যুতিক ফিডার সমর্থন |
উপাদান: | 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | সর্বাধিক উপাদান উচ্চতা: | 12 মিমি |
ক্যামেরা: | IC ক্যামেরা: 1pcs (35mm) ফ্লাইং ক্যামেরা: 6pcs (18mm) MARK ক্যামেরা: 2pcs | পিসিবি ডেলিভারি: | রেল সহ 3 টুকরা অটো ডেলিভারি, প্রস্থ সফ্টওয়্যার দ্বারা সামঞ্জস্য করা যেতে পারে |
মাত্রা: | 1320 ((L) x1350 ((W) x1500 ((H) | পাওয়ার সাপ্লাই: | AC220V (50/60Hz, 1 ফেজ) |
ফিডার প্রকার: | ফুজি এনএক্সটি বৈদ্যুতিক ফিডার | পিসিবি বেধ: | 0.6-3.5 মিমি |
লক্ষণীয় করা: | 6 প্রধান এসএমটি পিক এবং প্লেস মেশিন,60 টি ফিডার এসএমটি পিক এবং প্লেস মেশিন,60 ফিডার অটো পিক এবং প্লেস মেশিন |
নতুন স্মার্ট সফটওয়্যার উন্নত 6 হেডস এসএমটি পিক অ্যান্ড প্লেস মেশিন CHM-860
সম্পূর্ণ ইন-লাইন এসএমটি পিসিবি কনভেয়র সহ পিক এবং প্লেস মেশিন
মাঝারি পিসিবি সমাবেশ লাইন - ব্যাচ উত্পাদনের জন্য
1মডেল নম্বরঃ CHM-860
2. ব্র্যান্ডঃ চার্মহাই
3. প্রধান কনফিগারেশনঃ উল্লম্ব টাইপ + পিসিবি অটো ডেলিভারি + 6 মাথা 60 ফিডার + প্যানাসনিক সার্ভো মোটর
+ অটো ডোজ চেঞ্জার ((31 অবস্থান) + 9 ক্যামেরা + THK গ্রাইন্ডিং স্ক্রু
4ফিডারঃ ফুজি ইলেকট্রিক ফিডার (বিভিন্নভাবে ক্রয়)
5. PCB এলাকা (2 অপশন): 400*350mm / 800*350mm
6. কম্পিউটার & কীবোর্ড & উইন্ডোজ সিস্টেমের সাথে মাউস সঙ্গে আসে
7উপাদানঃ ০২০১, ০৪০২-৫০৫০, এসওপি, কিউএফএন, টিকিউএফপি, বিজিএ ইত্যাদি।
8. 1320 ((L) x1350 ((W) x1500 ((H), AC220V (50/60Hz, 1 ফেজ)
9. নেতৃত্বের সময়ঃ 7-9 কার্যদিবস
10. ডেলিভারিঃ বায়ু দ্বারা / সমুদ্র দ্বারা / আমাদের কারখানা থেকে সরাসরি বাছাই / চীন গুদামে পাঠান
11অর্থ প্রদানের পদ্ধতিঃ ব্যাংক ট্রান্সফার (টি/টি)
12প্যাকেজিংঃ প্লাইউড বক্স
CHM-860কাজ ভিডিওগ্রাহকের সাইটেঃ
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
CHM-860 স্পেসিফিকেশনঃ
মডেল | CHM-860 |
মাত্রা | 1320mm ((L) × 1440mm ((W) × 1530mm ((H) |
ওজন | ১১০০ কেজি |
পাওয়ার সাপ্লাই | AC220V (50Hz, একক ফেজ), 3kW |
বায়ু সরবরাহ | 0.5MPa ~0.7MPa |
ভ্যাকুয়াম জেনারেশন | জাপান PISCO ভ্যাকুয়াম জেনারেটর |
মাউন্টিং হেডের পরিমাণ | ৬টি মাথা |
মাউন্ট গতি | 29000cph (অতিরিক্ত);IPC9850:21500cph |
সঠিকতা বাড়ছে | ±50μm;CPK≥1.0 ((XY) |
নিয়ন্ত্রণ নির্ভুলতা | ৪ মাইক্রোমিটার |
উপাদান উচ্চতা | ১২ মিমি |
উপাদান প্রকার | 0201/০৪০২/০৬০৩/৫০৫০/এসওটি/এসওপি/কিউএফপি/কিউএফএন/বিজিএ ইত্যাদি (রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
পিসিবি বেধ | 0.6 মিমি ~ 3.5 মিমি |
পিসিবি আকার | ৪০০ মিমি ((লিটার) × ৩৫০ মিমি ((ওয়াট) (স্ট্যান্ডার্ড); 800mm ((L) × 350mm ((W) (ঐচ্ছিক) |
পিসিবি পরিবহন | ৩ সেকশন রেল স্বয়ংক্রিয় পরিবহন,পিসিবি সমর্থন |
নল পরিবর্তন | স্বয়ংক্রিয় নল পরিবর্তন(৩১-হোল ডোজ লাইব্রেরি) |
নিয়ন্ত্রণ ব্যবস্থা | অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ সিস্টেম) মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
ড্রাইভ সিস্টেম | X&Y অক্ষ প্যানাসনিক A6 সার্ভো মোটর দ্বারা চালিত(ডাবল মোটর দ্বারা Y অক্ষ); নমনীয় এস-কার্ভ ত্বরণ এবং deceleration গ্রহণ |
ট্রান্সমিশন ব্যবস্থা | X&Y অক্ষ TBI গ্রাউন্ড বল স্ক্রু এবং HIWIN রৈখিক গাইড গ্রহণ(ডাবল স্ক্রু সহ Y অক্ষ) |
খাওয়ানোর ব্যবস্থা | 60NXT 8mm স্ট্যান্ডার্ড ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
দৃষ্টি ব্যবস্থা | ফ্লাই ক্যামেরা×৬ (অংশের আকার প্রযোজ্যঃ ১৬mm×১৬mm); আইসি ক্যামেরা×১ (অংশের আকারঃ ৩৬ মিমি×৩৬ মিমি); মার্ক ক্যামেরা × 2 |
সিএইচএম-৮৬০-এর আসল ছবিঃ
৬০টি ফিডার স্লট (ফুজি এনএক্সটি বৈদ্যুতিক ফিডার সঙ্গে কাজ, ফিডার পৃথকভাবে ক্রয়, 8/12/16/24/32/44mm):
নমুনাঃ
চার্মহাই কারখানার সরাসরি সরবরাহ:

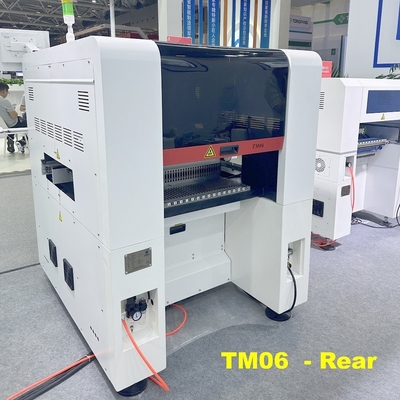

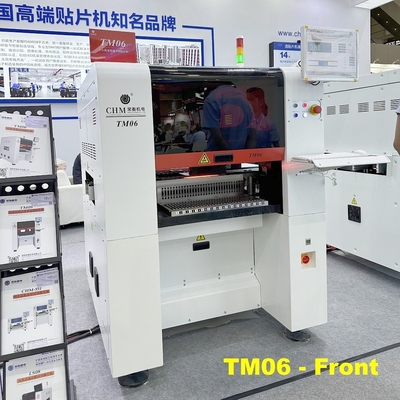

চীনের শেনজেন শহরে চ্যাম হাই প্রদর্শনী:
প্যাকেজ ওজনঃ 1280.0kg
প্যাকেজ আকারঃ 145cm x 150cm x 175cm
প্যাকেজিংঃ কাঠের বাক্স (নিরাপদ প্যাকেজিং)
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার সরাসরি সরবরাহের গ্যারান্টি দিয়ে।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
আমরা একের পর এক বিক্রয়োত্তর সেবা প্রদান।জাহাজ ছাড়ার আগে প্রতিটি মেশিনের ১০০% পরীক্ষা করা হয়।
