পণ্যের বিবরণ:
|
| স্টেনসিল প্রিন্টার: | 3250 সেমি-অটো সোল্ডার পেস্ট প্রিন্টার | CHM-551: | 4 হেড 50 ফিডার (অটো চেঞ্জ নজল, অটো পিসিবি কনভেয়র) |
|---|---|---|---|
| T961: | পরিবাহক রিফ্লো ওভেন, 6 তাপমাত্রা অঞ্চল | SMT লাইন: | উচ্চ নির্ভুলতা SMT লাইন, সমর্থন 0201 |
| উপাদান: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA ইত্যাদি | মাউন্ট যথার্থতা: | (XY)±0.06mm ; (XY)±0.06mm; CPK≥1.0 CPK≥1.0 |
| পিসিবি সাইজ: | 350mm(L)x270mm(W) | মাউন্টিং গতি: | 11500CPH(অনুকূল) IPC9850:8850cph |
| লক্ষণীয় করা: | উচ্চ নির্ভুলতা এসএমডি উৎপাদন লাইন,এসএমডি প্রোডাকশন লাইন পিসিবি ম্যানুফ্যাকচারিং রোবট,এসএমটি সমাবেশ লাইন পিসিবি তৈরির রোবট |
||
উচ্চ নির্ভুলতাঅর্থনৈতিক এসএমটি উৎপাদন লাইনঃ

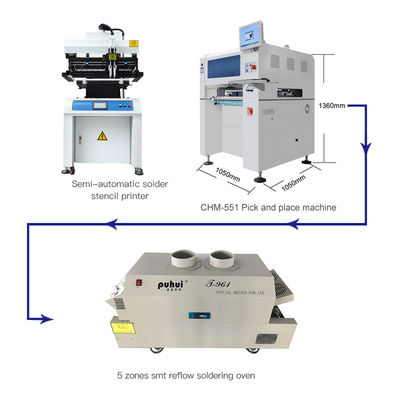

3250 সেমি-অটোম্যাটিক স্টেনসিল প্রিন্টার, CHM-551 SMT চিপ মাউন্টার, রিফ্লো ওভেন T961
ছোট এসএমটি উৎপাদন লাইন, উচ্চ কনফিগারেশন, সিপিকে পরীক্ষা পাস, মিনি উপাদান 0201
1. স্টেনসিল প্রিন্টার 3250 প্রযুক্তিগত পরামিতি
| মডেল | 3250 |
| মাত্রা | 850x670x1550 ((মিমি) |
| টেবিলের আকার | 320x500 ((মিমি) |
| পিসিবি আকার | 250x400 ((মিমি) |
| স্টেনসিলের আকার | 550x680 ((মিমি) |
| মুদ্রণের গতি | 0~8000 ((মিমি) / মিনিট |
| পিসিবি বেধ | 0 ~ 100 ((মিমি) |
| পিসিবি সামান্য রেঞ্জ সামঞ্জস্য | সামনের/পার্শ্ব +10 মিমি |
| ভোল্টেজ | 1PAC220V 50/60HZ |
| মুদ্রণ টেবিলের উচ্চতা | 850±20 ((মিমি) |
| পুনরাবৃত্তি নির্ভুলতা | ±0.01 মিমি |
| পিসিবি পজিশনিং উপায় | বাইরের/রেফারেন্স হোল |
| ওজন | প্রায় ২৫০ কেজি। |
2. CHM-551এসএমটি পিক অ্যান্ড প্লেস মেশিন
| CHM-551 স্পেসিফিকেশন | |
| মাত্রা | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| ওজন | ১৯০ কেজি |
| পাওয়ার সাপ্লাই | AC220V (50Hz, একক ফেজ) 1.5kw |
| বায়ু সরবরাহ | 0.5MPa ~0.7MPa |
| ভ্যাকুয়াম জেনারেশন | ভ্যাকুয়াম পাম্প |
| মাউন্ট হেড পরিমাণ | 4 |
| মাউন্ট গতি | ১১৫০০ সিপিএইচ (অনুকূল) আইপিসি ৯৮৫০ঃ ৮৮৫০cph |
| সঠিকতা বাড়ছে | (XY) ±0.06 মিমি; CPK≥1.0 |
| উপাদান উচ্চতা | ১২ মিমি |
| উপাদান প্রকার | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA ইত্যাদি (রেসিস্টর/ক্যাপাসিটর/ডায়োড/ট্রিওড/এলইডি/আইসি ইত্যাদি) |
| পিসিবি বেধ | 0.6 মিমি ~ 3.5 মিমি |
| পিসিবি আকার | ৩৫০ মিমি ((লিটার) x ২৭০ মিমি ((ডাব্লু) (স্ট্যান্ডার্ড); 600mm ((L) x350mm ((W) (ঐচ্ছিক) |
| নল পরিবর্তন | স্বয়ংক্রিয় নল পরিবর্তন (১৩ গর্তের নল লাইব্রেরি) |
| নিয়ন্ত্রণ ব্যবস্থা | অন্তর্নির্মিত শিল্প কম্পিউটার (উইন্ডোজ 7) মনিটর, কীবোর্ড এবং মাউস দিয়ে সজ্জিত |
| ড্রাইভ সিস্টেম |
এক্স অ্যান্ড ওয়াই অক্ষ সার্ভো মোটর দ্বারা চালিত; নমনীয় এস-কার্ভ ত্বরণ এবং বিলম্ব গ্রহণ |
| ট্রান্সমিশন ব্যবস্থা | বল স্ক্রু + লিনিয়ার গাইড |
| খাওয়ানোর ব্যবস্থা | 50 ইয়ামাহা 8 মিমি স্ট্যান্ডার্ড বায়ুসংক্রান্ত / বৈদ্যুতিক ফিডার স্ট্যাক (আইসি ট্রে এবং স্টিক ফিডার জন্যও উপযুক্ত) |
| দৃষ্টি ব্যবস্থা | স্ন্যাপশট ক্যামেরা×৪ (অংশের আকার প্রযোজ্যঃ ১৪mm×১৪mm); আইসি ক্যামেরা×১ (অংশের আকার প্রযোজ্যঃ ২৫ মিমি×২৫ মিমি); মার্ক ক্যামেরা × 2 |
3. T961 পরামিতিঃ
| মডেল | টি-৯৬১ |
| গরম জোনের পরিমাণ | উপরের3/নীচের3 |
| গরম করার এলাকার দৈর্ঘ্য | ৭৩০ মিমি |
| গরম করার ধরন | স্মার্ট লেভেল সিরোকো এবং দ্রুত ইনফ্রারেড গরম |
| শীতল অঞ্চল পরিমাণ | 1 |
| পিসিবি বোর্ডের সর্বাধিক প্রস্থ | ২৩০ মিমি |
| অপারেশন দিক | বাম→ ডান |
| বিতরণ বিকল্প | নেট ট্রান্সমিশন&চেইন ট্রান্সমিশন |
| কনভেয়র বেল্টের গতি | 0-290mm/min |
| পাওয়ার সাপ্লাই | ২২০ ভোল্ট ৫০/৬০ হার্জ |
| পিক পাওয়ার | 3.৫ কিলোওয়াট |
| গরম করার সময় | প্রায় ৭ মিনিট। |
| তাপমাত্রা নিয়ন্ত্রণ পরিসীমা | ঘরের তাপমাত্রা -300 |
| তাপমাত্রা নিয়ন্ত্রণ মোড | পিআইডি বন্ধ লুপ নিয়ন্ত্রণ |
| তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা | ± 1 |
| পিসিবি তাপমাত্রা বন্টন বিচ্যুতি | ±2 |
| সামগ্রিক মাত্রা | 1000×466×445 মিমি |
| মেশিনের ওজন | ৭০ কেজি |

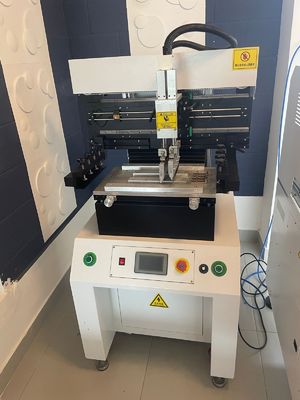

1. সেমি-অটো সোল্ডার পেস্ট প্রিন্টার 3250

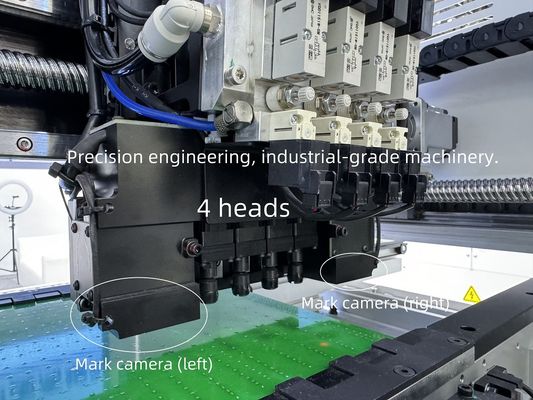

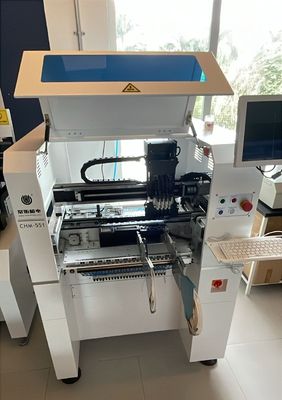

2. CHM-551 চার মাথা পূর্ণ স্বয়ংক্রিয় SMT বাছাই এবং স্থান মেশিন,হাইলাইট করুনঃ
1. সাপোর্ট সিপিকে টেস্ট,CPK≥1.0
2. স্বয়ংক্রিয় নল পরিবর্তন (13 সেট নল লাইব্রেরি)
3তাপীয় ক্ষতিপূরণ
4. স্বয়ংক্রিয় পিসিবি পরিবহন
5. সর্বোত্তম গতি:11500CPH, আইপিসি9850:8850CPH
6. মিনি 0201 সমর্থিত
7.বল স্ক্রু + লিনিয়ার গাইড
8সার্ভো মোটর
সূক্ষ্ম পিচ আইসি জন্য খুব precise:

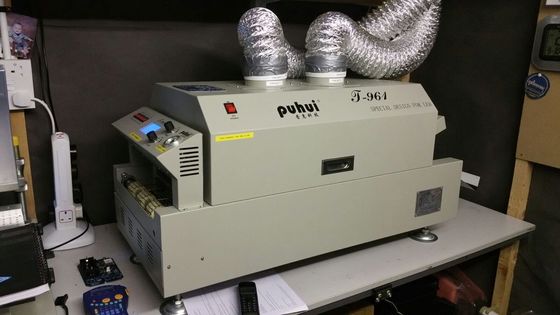

3. T961 লিড মুক্ত রিফ্লো ওভেন, বৃহত্তর গরম করার আকার 730x230mm, ডাবল স্তর PCB এর জন্যঃ
সেরা সংমিশ্রণ এসএমটি লাইন, আমরা এটা সুপারিশ! দয়া করে আত্মবিশ্বাসের সঙ্গে কিনতে.
গুণগত মানের নিশ্চয়তার সাথে চমত্কার উচ্চ কারখানা সরবরাহ।
আপনার যদি আরও প্রশ্ন থাকে তবে দয়া করে আমাদের ইমেইল করুন বা আমাদের কল করুন।
দয়া করে নোট করুন:
সিএইচএম-৫৫১ এসএমটি পিক অ্যান্ড প্লেস মেশিনকে শুধুমাত্র বাহ্যিক বায়ু উৎস সংযুক্ত করতে হবে যা নিজের দ্বারা প্রস্তুত করা হয়, অন্য কোন জিনিসের প্রয়োজন নেই।
জাহাজ ছাড়ার আগে মেশিনটি কোয়ালিটি কন্ট্রোল পাস করেছে।
আমরা সময়মত বিক্রয়োত্তর সেবা প্রদান, প্রতিটি মেশিন 100% জাহাজের আগে ভাল পরীক্ষিত. দয়া করে আত্মবিশ্বাসের সঙ্গে এটি কিনতে.
আপনার পিক অ্যান্ড প্লেস মেশিনের সাথে উপভোগ করুন!
সার্ভিস ও ওয়ারেন্টিঃ
সম্পূর্ণ মেশিনটি কেনার সময় থেকে 1 বছরের ওয়ারেন্টি সময়কাল এবং আজীবন পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার নির্ভরযোগ্য সরাসরি সরবরাহ।
আমরা অনলাইনে প্রশ্নোত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।
একের পর এক বিক্রয়োত্তর সেবা প্রদান করুন। প্রতিটি মেশিন 100% জাহাজের আগে ভাল পরীক্ষিত।
প্রযুক্তিগত সহায়তা এবং যোগাযোগঃ
কিমি লিউ
চার্মহাই টেকনোলজি লিমিটেড
মোব/ হোয়াটসঅ্যাপ: 0086 135 106 75756
স্কাইপঃ কিমিলিয়ু৮৯
ই-মেইল:kimi@charmhigh-tech.com
আমাদের সাথে আসতে স্বাগতমইউটিউবঃ www.youtube.com/c/KimiLiuCharmhigh/videos
আপনি যদি আরও তথ্য এবং ভিডিও দেখতে চান, তাহলে ই-মেইলে আমাদের সাথে যোগাযোগ করুন।
আমরা প্রথমবারের মতই আপনাকে সাড়া দেব।
