সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine

বড় ইমেজ :  সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে

পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Charmhigh
সাক্ষ্যদান: CE
মডেল নম্বার: CHMT48VB

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: $5200 including shipping
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড রফতান বক্স
ডেলিভারি সময়: ২-৩ কার্যদিবস
পরিশোধের শর্ত: টি / টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 100
বিস্তারিত পণ্যের বর্ণনা
মেষপালক: letf: 29pcs; লেফ: 29 পিসি; right:29pcs (total 58pcs) ডান: 29 পিসি (মোট 58 পি বসানো মাথা: 2pcs
অগ্রভাগ: 4 অগ্রভাগ (জুকি) দ্রুততা: 3000cph with vision; দৃষ্টি সহ 3000cph; without vision 5000cph দৃষ্টি ছাড়াই
সঠিকতা: 0.025mm পদ্ধতি: এম্বেডড লিনাক্স সিস্টেম
আদর্শ: অল ইন-ওয়ান মেশিন, কোনও বাহ্যিক মনিটর বা পিসি লাগবে না সর্বোচ্চ উপাদান: 5mm
লক্ষণীয় করা:

CHMT48VB Small SMT Machine

,

58pcs Feeders All In One Machine

,

Charmhigh Small SMT Machine

সিএইচএমটি 48 ভিবি 58 পিসি ফিডার (ডাবল স্ট্যাক) চার্মিহ ডেস্কটপ পিক এবং প্লেস মেশিন

অ্যাডভান্সড পিক এবং প্লেস মেশিন 110 ভি 220 ভি ইংলিশ ভার্সন সিই উত্তীর্ণ হয়েছে

ছোট ব্যাচ উত্পাদন এবং প্রোটোটাইপিং জন্য খুব উপযুক্ত!



বর্ণনা:

এই CHMT48VB টি CHMT48VA এর একটি আপডেট সংস্করণ, এতে মোট 58pcs (বাম 29pcs + ডান 29pcs) সহ ডুয়াল সাইড ফিডার অন্তর্ভুক্ত রয়েছে।এটি অল-ইন-ওয়ান মেশিন, অন্য কোনও যন্ত্র কেনার দরকার নেই, আপনি পাওয়ার পরে মেশিন কাজের জন্য প্রস্তুত।

অপারেশন সিস্টেমটি CHMT48VA এর সমান এবং এটি 502 --- 507 বিভিন্ন ধরণের জুকি অগ্রভাগ ব্যবহার করে 0402,0603,0805-5050, এসওপি, কিউএফএন, এলকিউএফপি 144, ডায়োড, ট্রানজিস্টর, এবং আরও বিভিন্ন ধরণের সামগ্রী ইনস্টল করতে পারে CH বিজিএ ... ইত্যাদি, যা আরও বেশি গ্রাহকের চাহিদা মেটাতে পারে।
উপযুক্ত প্রোটোটাইপ নির্মাতারা, শখবিদ, বিকাশকারী এবং উন্নয়ন গোষ্ঠী এবং ছোট কারখানার ব্যাচ উত্পাদন।



CHMT48VB গ্রাহকের কাছ থেকে কার্যকারী ভিডিও:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (সুইডেন)

www.youtube.com/watch?v=wYl5Az9xgec (চীন)

CHMT48VB স্থাপন আইসি:
www.youtube.com/watch?v=I-g8x98jmz0



Charmhigh CHMT48VB এর বিশেষ উল্লেখ:

মডেল CHM-T48VB
পিসিবি এলাকা 10 মিমি * 10 মিমি - 355 মিমি * 355 মিমি
এক্সওয়াই অক্ষ ভ্রমণ 510 * 460 মিমি
জেড অক্ষের চলমান পরিসর 15 মিমি (সর্বোচ্চতম উপাদান 5 মিমি)
বসানো প্রধান 2 পিসি, 4 টি অগ্রভাগ সহ আসে
ফিডার

টেপ রিল ফিডার 58pcs (বাম 29 পিসি + ডান 29 পিসি)
(8 মিমি = 44 পিসি, 12 মিমি = 8 পিসি, 16 মিমি = 4 পিসি, 24 মিমি = 2 পিসি,)
সামনের বাল্ক আইসি ফিডার = 14 পিসি, শুল্ক আইসি ট্রে 20 পিসি

টিউব ফিডার (কম্পন ফিডার, alচ্ছিক)

ভিশন সিস্টেম দুটি ক্যামেরা (উপরে এবং নিচে ক্যামেরা) ভিশন সর্বাধিক 22 * ​​22 মিমি ব্যাপ্তি
ড্রাইভ ক্লোজড-লুপ কন্ট্রোল স্টিপার সার্ভো ড্রাইভ সিস্টেম, কখনই পদক্ষেপ হারাবেন না তা নিশ্চিত করুন
জেড অক্ষটি স্ব-রিটার্ন সনাক্তকরণ হ্যাঁ, এটি অগ্রভাগ ভাঙ্গা রোধ করে
পিন স্ব-রিটার্ন টানুন হ্যাঁ, এটি সুই ভাঙ্গা রোধ করে
উপাদান সনাক্তকরণ পদ্ধতির ফুটো ভ্যাকুয়াম সনাক্তকরণ, দৃষ্টি সনাক্তকরণ
টাচ স্ক্রিন 7 ইঞ্চি শিল্পের টাচ স্ক্রিন
প্রধান বোর্ড স্বতন্ত্র গবেষণা শিল্প প্রধান বোর্ড
পদ্ধতি এম্বেডড লিনাক্স সিস্টেম
মাউন্টিং গতি 4000cph (দৃষ্টি বন্ধ);3000cph (দৃষ্টিভঙ্গি)
মাউন্টিং স্পষ্টতা ± 0.025 মিমি
উপাদান 0402-5050, এসওপি, কিউএফএন ইত্যাদি
যন্ত্রের মাত্রা এল 960 মিমি * ডাব্লু 705 মিমি * এইচ 335 মিমি
ভ্যাকুয়াম পাম্প -92KPA (2 পিসি, বিল্ট-ইন, নিঃশব্দ প্রকার)
বাহ্যিক বায়ু উত্স দরকার নেই (মেশিন বিল্ট-ইন নিঃশব্দ ভ্যাকুয়াম পাম্প 2 পিসি)
বাহ্যিক পিসি বাহ্যিক পিসি লাগবে না (এটি বিল্ট-ইন কম্পিউটার রয়েছে)
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 220VAC (110VAC), 50Hz / 60Hz
নেট ওজন 68 কেজি
মোট ওজন 85 কেজি / 116 * 80 * 52 সেমি



প্রতিযোগিতামূলক সুবিধা:

1. সুবিধাজনক সফ্টওয়্যার, মেশিনের এম্বেডড লিনাক্স সিস্টেম, স্থিতিশীল শিল্পের মূল বোর্ড, স্বতন্ত্র অপারেশন, বাহ্যিক কম্পিউটারের দরকার নেই, অপারেশন সহজ এবং আরও সুবিধাজনক, দ্রুত শিখুন।
২. ইন-বিল্ড টাচ স্ক্রিনে, বাহ্যিক মনিটরের দরকার নেই, ঘর সংরক্ষণ করা হবে, আরও সুবিধাজনক অপারেশন হবে, ইউএসবি মাউস পাশাপাশি সমর্থিত হবে।
৩. শীর্ষ এবং নীচে দুটি ভিশন ক্যামেরা, প্রতিটি উপাদানগুলির অবস্থান সংশোধন করুন, আপনি প্রতিটি উপাদানগুলির জন্য পর্দা থেকে দৃষ্টি চিত্রটি দেখতে পারেন max (সর্বাধিক উপাদান আকার 22 * ​​22 মিমি)
৪. এটিতে নমনীয় পিসিবি ক্ল্যাম্পিং ফিক্সচার রয়েছে, পিসিবি বিভিন্ন আকারের জন্য উপযুক্ত।
5. এটি কাস্টম আইসি ট্রে সমর্থিত, আইসি ট্রে মেশিন টেবিলের উপর স্থির করা যেতে পারে।
2. 2 পিসি জুকি অগ্রভাগ সহ দুটি মাউন্টিং হেডস, চুম্বকের অভ্যন্তরে জুকি অগ্রভাগ রয়েছে, সুতরাং এটি আঙুলের সাহায্যে মুছে ফেলা যায়, রেঞ্চ, অগ্রভাগের আবর্তন কোণ -180 ডিগ্রি +180 ডিগ্রি দিয়ে বিচ্ছিন্ন করার প্রয়োজন নেই।
All. অল-ইন-ওয়ান মেশিন, মেশিনে অন্তর্ভুক্ত 29 পিসি ফিডার, অন্যান্য অংশ কেনার দরকার নেই, মেশিন কাজ করতে প্রস্তুত।
8. জেড অক্ষ সনাক্তকরণ, মেশিনের টান সুই স্বয়ংক্রিয়ভাবে উত্স ফিরে ফিরে nozzles এড়ানোর জন্য।
9. সর্বোচ্চ উচ্চতা উপাদান সমর্থন 5 মিমি।
10. ক্লোজড-লুপ নিয়ন্ত্রণ, এক্স, ওয়াই অক্ষটি এনকোডার সহ, পদক্ষেপের বাইরে নয়।
১১.পিসিবি দুটি উপাদান পজিশন দ্বারা ক্যালিব্রেট করা হয়েছে, তারপরে বিশ্রামের উপাদানগুলি স্বয়ংক্রিয়ভাবে ক্রমাঙ্কিত হবে।
12. ভ্যাকুয়াম সনাক্তকরণের সাথে, স্বয়ংক্রিয়ভাবে খাওয়ানো সহ, যদি কোনও উপাদান কুটিল স্তন্যপান করে তবে এটি স্বয়ংক্রিয়ভাবে এটি জমা দেওয়ার জায়গায় ফেলে দেবে, তারপরে আবার মাউন্ট করার জন্য একটি নতুন বেছে নিন।
১৩. দৃষ্টি সনাক্তকরণের সাথে, ক্যামেরাটি স্বয়ংক্রিয়ভাবে সংশোধন উপাদান উপাদান এবং পিসিবি বোর্ডের সঠিক স্থানে রাখবে।যদি প্রধান উপাদানগুলি বাছাই করে না, ক্যামেরা এটি সনাক্ত করে এবং আবার বাছতে ফিরে যাবে, 3 বার বাছাই নয়, মেশিনটি অ্যালার্ম করবে এবং সরবরাহ সামগ্রীর পরে বন্ধ হবে, তারপরে কাজ চালিয়ে যাবে, আবার শুরু করার দরকার নেই।
14. রূপান্তর সরঞ্জাম (পিসি সংস্করণ), কম্পিউটারে ওয়ার্ক ফাইল সম্পাদনা এবং দ্রুত এবং সুবিধাজনক ইউএসবি পোর্ট দ্বারা মেশিনে ওয়ার্ক ফাইল লোড করুন।
15. সমর্থন প্যানেলাইজ বোর্ড।
16. আপনার কাছে পিসিবি ফাইল না থাকলে আপনি সরাসরি মেশিনে প্রোগ্রাম করার জন্য একটি নতুন কাজের ফাইল তৈরি করতে পারেন।
17. একক পদক্ষেপ সমর্থন করুন।
18. কাট টেপ / বাল্ক উপাদান / নল উপাদান সমর্থন।

কেন চর্মিঘি?

1. পেশাদার ডিজাইন এবং ঘর সংরক্ষণ করা।
2. ব্যবহারকারীর বন্ধুত্বপূর্ণ অপারেশন, পেশাদার এসএমটি ইঞ্জিনিয়ারের প্রয়োজন নেই, এন্ট্রি-লেভেল ডিভাইস
3.এক মেশিন - ইন্টিগ্রেটেড অপারেশন, অতিরিক্ত পাম্প বা পিসি বা কোনও সমর্থনকারী সুবিধা প্রয়োজন নেই।
4. দক্ষ দক্ষ, একটি পেশাদার সম্পূর্ণ স্বয়ংক্রিয় এসএমটি উত্পাদন লাইনের মালিকানা ব্যয় হ্রাস করুন।
৫. মেশিন প্রতিস্থাপন পরিবর্তন করা খুব স্বাচ্ছন্দ্যময়, নিজের দ্বারা ঠিক করা সহজ।
6. ইন্টারন্যাশনাল এক্সপ্রেস ডোর টু ডোর সার্ভিস, 6-8 কার্যদিবসের ডেলিভারি।
E. বিশেষত আপনার নিজস্ব নকশা এবং পেটেন্ট রক্ষার জন্য পরীক্ষাগার গবেষণা এবং বিকাশের জন্য।
8. এক মেশিন 5 সোল্ডারিং কর্মীদের সমান, ম্যানুয়াল কাজের চেয়ে অনেক বেশি দক্ষ, সহজ পরিচালনা এবং ব্যয়-সাশ্রয় করা।ছোট ব্যাচ উত্পাদন জন্য ভাল।
9.Charmhigh কারখানা সরবরাহ হয়, আমাদের মেশিন অংশ সমস্ত গবেষণা এবং উত্পাদন করে আমাদের।পরিষেবা পরে অতিরিক্ত যন্ত্রাংশ কখনই থামবে না।
১০. চারমহই ২০১০ সালে এসএমটি পিক এবং প্লেস মেশিনের একজন পেশাদার প্রস্তুতকারক, ২০১১ সালে প্রথম পি-পি প্রকাশিত হয়েছিল ourselves সমস্ত সফ্টওয়্যার নিজেরাই গবেষণা করেছে, বিক্রয়-পরে ভাল পরিষেবা সরবরাহ করেছে।



CHMT48VB এর জন্য স্ট্যান্ডার্ড আনুষাঙ্গিক:

1) বাছাই করুন এবং প্লেস মেশিন CHMT48VB 1
2) জুকি অগ্রভাগ মোট 4 পিসি (503, 504, 505, 506 আকার)
3) 8 জি ইউএসবি ড্রাইভার 1
4) পাওয়ার কর্ড 1
5) সুই টানুন 2
6) টান পিন 1 এর জন্য সোলোনয়েড
)) ক্যামেরার অবস্থান নির্ধারণ করে ব্ল্যাক বোর্ড ১
8) হেক্স রেঞ্চ 6
9) ট্যুইজার 1
10) ব্রাশ 1
11) টাচ স্ক্রিনের জন্য কলম 1
12) আইসি ট্রে 4 জন্য স্থিতিশীল
13) গ্রীস 1

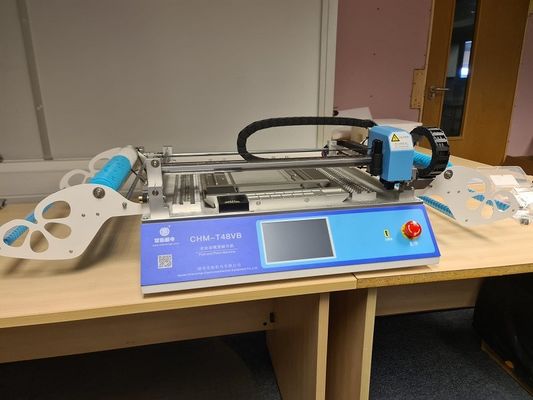

সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 0
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 1


শীর্ষ এবং নীচের ক্যামেরা, প্রতিটি উপাদান স্থান খুব নির্ভুলভাবে নিশ্চিত করুন:
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 2

এনকোডার, ক্লোজড লুপ নিয়ন্ত্রণ সহ এক্সওয়াই অক্ষের মোটর, পদক্ষেপগুলি হারাবেন না তা নিশ্চিত করুন:
 সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 3


কাস্টম আইসি ট্রে:
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 4

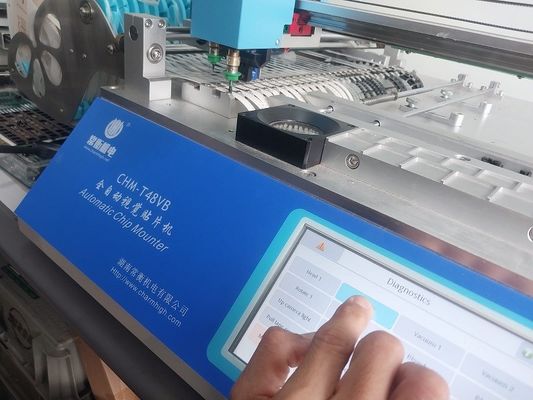

টাচ স্ক্রিন, শিল্প এমবেডেড লিনাক্স সিস্টেম নিয়ন্ত্রণ:
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 5


Juki Nozzles, খুব সহজ opearation, ভিতরে চৌম্বক, নীচে টানতে রেঞ্চ ব্যবহার করার প্রয়োজন নেই:
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 6



নিরাপদ প্যাকিং:
সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 7



নমুনা:

সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 8

সিএইচএমটি 48 ভিবি 58 পিসি ফিডারগুলি সমস্তই একটি মেশিনের ডেস্কটপ চয়ন এবং স্থান মেশিন ছোট এসএমটি মেশিনে 9



কিডনিভাবে দ্রষ্টব্য:

পিক এবং প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিকগুলি সহ সম্পূর্ণ সেট হয়ে যায়, কিউসি পাস হয়।

এটি সমস্ত ইন-ওয়ান মেশিন, ব্যবহারের জন্য প্রস্তুত!

আপনি যখন এটি পাবেন তখন আপনি এটি ব্যবহার করতে পারেন।বিক্রয়ের পরে ভাল প্রযুক্তি সহায়তা, দয়া করে এটি আত্মবিশ্বাসের সাথে ক্রয় করুন।

আপনার চয়ন এবং স্থান মেশিনের সাথে উপভোগ করুন!



পরিষেবা ও ওয়্যারেন্টি:

সম্পূর্ণ মেশিনটির ক্রয় এবং আজীবন পরিষেবার সময় থেকে 1 বছরের ওয়্যারেন্টি সময়কাল থাকে।

আমরা সবসময় মেশিনের খুচরা যন্ত্রাংশ সরবরাহ করি, কারখানার নির্ভরযোগ্য সরাসরি সরবরাহ করি।

আমরা অনলাইন কিউ / এ এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা সরবরাহ করি।

একের পর এক বিক্রয় পরিষেবা সরবরাহ করুন।প্রতিটি মেশিন 100% শিপ আউট আগে ভাল পরীক্ষা করা।
