অল-ইন-ওয়ান বিল্ট-ইন ইন্ডাস্ট্রিয়াল লিনাক্স সিস্টেম কম্পিউটার, ডাবল ভিশন ক্যামেরা সিসিডি সিস্টেম
CHM-T48VA ডেস্কটপ SMT পিক অ্যান্ড প্লেস মেশিন PNP মেশিন ২ হেড, ২৯টি বিল্ট-ইন ফিডার
১১০v ২২০V ইংরেজি সংস্করণ সিই সার্টিফিকেট
অনলাইন স্টোর থেকে সরাসরি সর্বনিম্ন মূল্যে কিনুন:
CHMT48VA: https://www.charmhigh-smt.com/sale-446157-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-2-heads-29-feeders-embedded-linux-system-vision-system.htm
CHMT48VB+ ভাইব্রেশন ফিডার: https://www.charmhigh-smt.com/sale-483114-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-vibration-feeder-embedded-linux-system-prototying-batch-production.htm
নীচের ভিডিও লিঙ্কটি দেখুন:
বেলজিয়াম থেকে CHMT48VA ব্যবহারকারী:
CHMT48VA-এর স্পেসিফিকেশন:
|
জন্য প্রযুক্তিগত পরামিতি
CHMT48VA
|
মাত্রা
|
L 960mm*W 705mm*H 335mm
|
|
PCB এলাকা
|
10*10~355*355mm
|
|
XY অক্ষ ভ্রমণ
|
400*460mm
|
|
Z অক্ষ সরানোর পরিসর
|
15mm
|
|
পিক এবং প্লেস হেড
|
২টি হেড
|
|
মাউন্টিং স্পিড
|
দৃষ্টি সহ 3000~4000 CPH
(দ্রষ্টব্য: cph মানে প্রতি ঘন্টায় চিপ)
|
|
ওয়ার্কিং নির্ভুলতা
|
±0.025mm
|
|
স্ট্যাক
|
8mm=22 স্ট্যাক; 12mm=4 স্ট্যাক; 16mm=2 স্ট্যাক;
24mm=1 স্ট্যাক; ফ্রন্ট IC=12 স্ট্যাক;
ব্যবহারকারী-সংজ্ঞায়িত IC ট্রে=20 স্ট্যাক
|
|
ভ্যাকুয়াম পাম্প
|
২টি বিল্ট-ইন পাম্প (শব্দহীন)
|
|
দৃষ্টি সিস্টেম
|
উপরের ভিউ এবং নীচের ভিউ ডুয়াল ক্যামেরা
|
|
কম্পিউটার সিস্টেম ভিতরে
|
লিনাক্স সিস্টেম ভিতরে, খুব স্থিতিশীল, বাহ্যিক পিসির প্রয়োজন নেই
|
|
সফটওয়্যার CSV ফাইল তৈরি করতে
|
প্রোটেল 99SE দ্বারা; অল্টিয়াম ডিজাইনার...ইত্যাদি যতক্ষণ না সফটওয়্যারটি স্থানাঙ্ক তৈরি করতে পারে
|
|
সহায়তা ফাইল
|
.csv ফাইল
|
|
টাচ স্ক্রিন
|
7’’ (15.6cm*9.3cm) শিল্প টাচ স্ক্রিন
|
|
সহায়তা প্যাকেজ
|
0402,0603,0805,1206,1210,3528,5050, SO-16,SOT-23,SOT-89,TO-252,SOP,QFN, LQFP....বিভিন্ন ধরনের IC (সর্বোচ্চ আকার 22*22mm)
|
|
ভোল্টেজ
|
AC 110V/ 220V, 50/60HZ (আপনার দেশের জন্য প্লাগ সরবরাহ করুন)
|
|
মোট ওজন
|
73kg (কাঠের বাক্স প্যাকিং সহ)
|
সুবিধা:
১. সুবিধাজনক সফটওয়্যার, মেশিনের এমবেডেড লিনাক্স সিস্টেম, স্থিতিশীল শিল্প মেইন বোর্ড, স্বাধীন অপারেশন, বাহ্যিক কম্পিউটারের প্রয়োজন নেই, অপারেশন সহজ এবং আরও সুবিধাজনক, দ্রুত শিখুন।
২. ইন-বিল্ড টাচ স্ক্রিন, বাহ্যিক মনিটরের প্রয়োজন নেই, স্থান সংরক্ষিত, আরও সুবিধাজনক অপারেশন, ইউএসবি মাউসও সমর্থিত।
৩. উপরের এবং নীচের দুটি ভিশন ক্যামেরা, প্রতিটি উপাদানের অবস্থান সংশোধন করুন, আপনি প্রতিটি উপাদানের জন্য স্ক্রিন থেকে ভিশন ইমেজ দেখতে পারেন। (সর্বোচ্চ উপাদান আকার 22*22mm)
৪. এটির নমনীয় পিসিবি ক্ল্যাম্পিং ফিক্সচার রয়েছে, যা বিভিন্ন আকারের পিসিবির জন্য উপযুক্ত।
৫. এটি কাস্টম আইসি ট্রে সমর্থন করে, আইসি ট্রে মেশিনের টেবিলে স্থির করা যেতে পারে।
৬. দুটি মাউন্টিং হেড এবং ২টি জুকি অগ্রভাগ সহ, জুকি অগ্রভাগের ভিতরে চুম্বক রয়েছে, তাই এটি আঙুল দিয়ে সরানো যেতে পারে, রেঞ্চ দিয়ে আলাদা করার দরকার নেই, অগ্রভাগের ঘূর্ণন কোণ -180 ডিগ্রি থেকে +180 ডিগ্রি।
৭. অল-ইন-ওয়ান মেশিন, মেশিনে ২৯টি ফিডার অন্তর্ভুক্ত, অন্য কোনো যন্ত্রাংশ কেনার দরকার নেই, মেশিন কাজ করার জন্য প্রস্তুত।
৮. Z অক্ষ সনাক্তকরণ, মেশিনের পুল সুই স্বয়ংক্রিয়ভাবে উৎপত্তিস্থলে ফিরে আসে অগ্রভাগ ভাঙা এড়াতে।
৯. সর্বোচ্চ উচ্চতা উপাদান সমর্থন 5 মিমি।
১০. ক্লোজ-লুপ কন্ট্রোল, এনকোডার সহ X,Y অক্ষ, পদক্ষেপের বাইরে নয়।
১১. দুটি উপাদান অবস্থান দ্বারা পিসিবি ক্যালিব্রেট করা হয়েছে, তারপর বাকি উপাদানগুলি স্বয়ংক্রিয়ভাবে ক্যালিব্রেট করা হবে।
১২. ভ্যাকুয়াম সনাক্তকরণের সাথে, স্বয়ংক্রিয় খাওয়ানোর সাথে, যদি কোনো উপাদান বাঁকাভাবে চুষে নেয়, তবে এটি স্বয়ংক্রিয়ভাবে জমা করার স্থানে ফেলে দেবে, তারপর আবার মাউন্ট করার জন্য একটি নতুন উপাদান বাছাই করবে।
১৩. ভিশন সনাক্তকরণের সাথে, ক্যামেরা স্বয়ংক্রিয়ভাবে উপাদান কোণ সংশোধন করবে এবং পিসিবি বোর্ডে সঠিক স্থানে স্থাপন করবে। যদি হেড উপাদানগুলি বাছাই না করে, ক্যামেরা এটি সনাক্ত করবে এবং আবার বাছাই করতে ফিরে যাবে, ৩ বার বাছাই না করলে, মেশিন অ্যালার্ম দেবে এবং বন্ধ হয়ে যাবে, উপাদান সরবরাহ করার পরে, তারপর কাজ চালিয়ে যাবে, আবার শুরু করার দরকার নেই।
১৪. কনভার্ট টুল (পিসি সংস্করণ) সহ আসে, কম্পিউটারে কাজের ফাইল সম্পাদনা করুন এবং ইউএসবি পোর্টের মাধ্যমে মেশিনে কাজের ফাইল লোড করুন, দ্রুত এবং সুবিধাজনক।
১৫. প্যানেলাইজড বোর্ড সমর্থন করে।
১৬. আপনার যদি পিসিবি ফাইল না থাকে, তাহলে আপনি সরাসরি মেশিনে প্রোগ্রাম করার জন্য একটি নতুন কাজের ফাইল তৈরি করতে পারেন।
১৭. একক পদক্ষেপ সমর্থন করে।
১৮. কাটা টেপ/ বাল্ক উপাদান/ টিউব উপাদান সমর্থন করে।

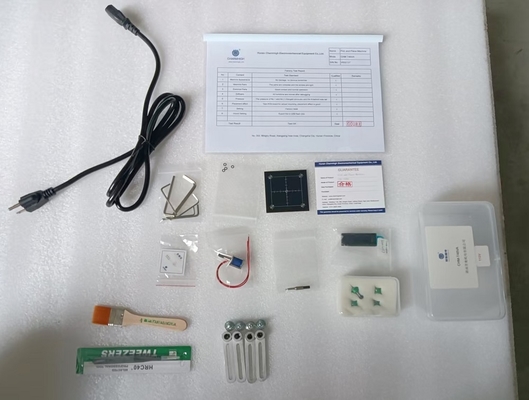

CHMT48VA-এর জন্য স্ট্যান্ডার্ড অ্যাকসেসরিজ:
১) পিক অ্যান্ড প্লেস মেশিন CHMT48VA: ১
২) জুকি অগ্রভাগ মোট ৪ পিসি (503, 504, 505, 506 আকার)
৩) 8G ইউএসবি ড্রাইভার ১
৪) পাওয়ার কর্ড ১
৫) পুল সুই ২
৬) পুল পিনের জন্য কয়েল ১
৭) ক্যামেরা পজিশনিং অ্যাডজাস্ট ব্ল্যাক বোর্ড ১
৮) হেক্স রেঞ্চ ৬
৯) চিমটা ১
১০) ব্রাশ ১
১১) টাচ স্ক্রিনের জন্য পেন ১
১২) আইসি ট্রে-এর জন্য ফিক্সচার ৪
১৩) গ্রীস ১
১৪) ইংরেজি ব্যবহারকারী ম্যানুয়াল ১
100% আসল ছবি:
উপরের এবং নীচের ক্যামেরা, নিশ্চিত করুন প্রতিটি উপাদান খুব নির্ভুলভাবে স্থাপন করা হয়েছে:
এনকোডার সহ X Y অক্ষ মোটর, ক্লোজ-লুপ কন্ট্রোল, নিশ্চিত করুন পদক্ষেপ হারাবেন না:
কাটা টেপও সমর্থিত:
ভাইব্রেশন ফিডার সমর্থিত:
কাস্টম আইসি ট্রে:
টাচ স্ক্রিন, ইউএসবি মাউসও সমর্থিত:
জুকি অগ্রভাগ, খুব সহজ অপারেশন, ভিতরে চুম্বক, নামানোর জন্য রেঞ্চ ব্যবহার করার দরকার নেই:
প্যাকিং খুব নিরাপদ:
দয়া করে মনে রাখবেন:
পিক অ্যান্ড প্লেস মেশিনটি প্যাকেজে অন্তর্ভুক্ত সমস্ত আনুষাঙ্গিক সহ সম্পূর্ণ সেট,
এটি অল-ইন-ওয়ান মেশিন, ব্যবহারের জন্য প্রস্তুত!
আপনি এটি পাওয়ার সাথে সাথেই ব্যবহার করতে পারেন। ভাল বিক্রয়োত্তর প্রযুক্তিগত সহায়তা, অনুগ্রহ করে আত্মবিশ্বাসের সাথে কিনুন।
আপনার পিক অ্যান্ড প্লেস মেশিন উপভোগ করুন!
ওয়ারেন্টি:
সম্পূর্ণ মেশিনের ক্রয়ের সময় থেকে ১ বছরের ওয়ারেন্টি এবং জীবনভর পরিষেবা রয়েছে।
আমরা সবসময় মেশিনের spare parts সরবরাহ করি, কারখানা নির্ভরযোগ্য সরাসরি সরবরাহ।
আমরা অনলাইন প্রশ্ন/উত্তর এবং সমস্যা সমাধানের সহায়তা এবং প্রযুক্তিগত পরামর্শ পরিষেবা প্রদান করি। এক থেকে এক বিক্রয়োত্তর পরিষেবা প্রদান করি।
প্রতিটি মেশিন জাহাজ থেকে বের হওয়ার আগে 100% পরীক্ষা করা হয়।
প্রযুক্তিগত সহায়তা:
কিমী লিউ: Mob&WhatsApp: +8613510675756
ই-মেইল: kimi@charmhigh-tech.com
আমাদের অনুসরণ করতে স্বাগতম ইউটিউব: https://www.youtube.com/@KimiLiuCharmhigh
আপনি যদি আরও তথ্য এবং ভিডিও দেখতে চান, তাহলে ই-মেলের মাধ্যমে আমাদের সাথে যোগাযোগ করুন।
আমরা প্রথমবার আপনাকে প্রতিক্রিয়া জানাব।
কেন Charmhigh বেছে নেবেন?
১. হালকা ওজনের বডি, ছোট এলাকা দখল করে
২. ব্যবহারকারী-বান্ধব ইন্টারফেস, পেশাদার SMT প্রকৌশলীর প্রয়োজন নেই, এন্ট্রি-লেভেল ডিভাইস
৩. উচ্চ সমন্বিত, অতিরিক্ত পাম্প বা কোনো সহায়ক সুবিধার প্রয়োজন নেই
৪. উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা, ম্যানুয়াল কাজের ত্রুটি পূরণ করে
৫. কম খরচ, একটি পেশাদার স্বয়ংক্রিয় SMT উত্পাদন লাইন থাকার খরচ কমায়
৬. আন্তর্জাতিক এক্সপ্রেস ডোর টু ডোর পরিষেবা সহ, ৩-৫ কার্যদিবসের ডেলিভারি
৭. পরীক্ষাগার গবেষণা এবং উন্নয়নের জন্য বিশেষ, নমুনা, কোনো পেটেন্ট এবং ডিজাইন প্রকাশ এড়াতে
